Methoden zur Wartung von Drehverbindungen

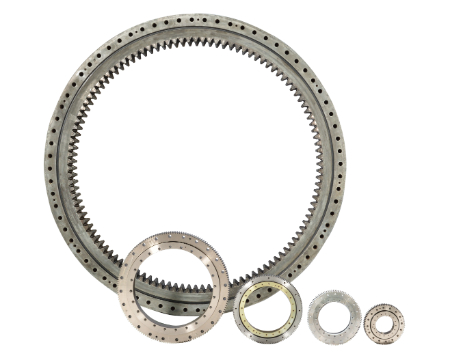

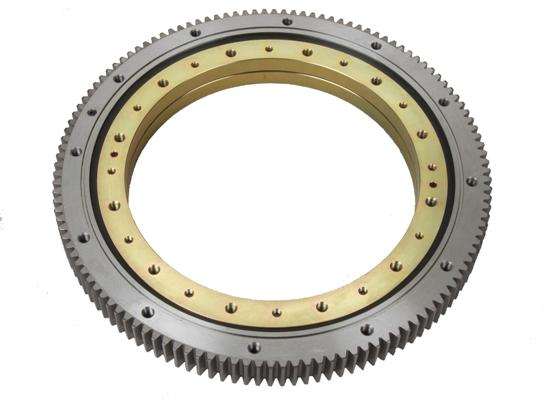

Drehverbindungen sind großformatige Lager mit einer speziellen Struktur. Sie können gleichzeitig großen Axialbelastungen, Radialbelastungen und Kippmomenten standhalten und verfügen über mehrere Funktionen wie Abstützen, Drehen, Übertragen und Befestigen. Zu den gängigen Modellen gehören: ZYS 1-LGL, ZYS 1-HSB345, ZYS CL-1926 usw. Daher ist es unerlässlich, die entsprechenden Inspektionsarbeiten für die Installation von Drehverbindung gewissenhaft durchzuführen. Bei solchen großformatigen Lagern ist es unerlässlich, die Wartung, Lagerung usw. korrekt durchzuführen, damit die folgenden Schäden an der Drehverbindung vermieden werden, die zu Funktionsstörungen führen können.

1. Einbau der Drehverbindung: Vor dem Einbau der Drehverbindung sollte die Montagefläche des Hosts überprüft werden. Die Stützteile sollten ausreichende Festigkeit aufweisen und die Verbindungsfläche sollte bearbeitet sein. Die Oberfläche sollte glatt und frei von Verunreinigungen und Graten sein. Für diejenigen, die nicht auf die erforderliche Ebenheit bearbeitet werden können, kann spezieller Kunststoff mit hoher Einspritzfestigkeit als Füllstoff verwendet werden, um die Genauigkeit der Montageebene zu gewährleisten und Vibrationen zu reduzieren.

Der Ring der Drehverbindung verfügt über eine gehärtete Weichzone und ist an der Außenringfläche mit „s“ gekennzeichnet. Bei der Installation sollte die Position der Weichzone in der unbelasteten Zone oder in der Zone mit geringer Belastung liegen (die Stecköffnung befindet sich immer in der Weichzone). Bei der Montage der Drehverbindung sollte zunächst die radiale Positionierung vorgenommen werden, die Befestigungsschrauben sollten kreuzweise angezogen werden und die Drehung der Drehverbindung sollte überprüft werden. Beim Anziehen der Schrauben sollte ausreichende Vorspannkraft vorhanden sein, die 70 % der Streckgrenze des Schraubenmaterials betragen sollte. Die Befestigungsschrauben verwenden gehärtete Unterlegscheiben anstelle von Federscheiben.

2. Überholung der Drehverbindung: Nachdem die Drehverbindung eingebaut wurde und 100 Stunden lang ununterbrochen gelaufen ist, überprüfen Sie, ob das Vorspannmoment der Befestigungsschrauben den Anforderungen entspricht, und wiederholen Sie die oben genannte Überprüfung alle 500 Stunden im Dauerbetrieb. Nach dem Einbau der Drehverbindung sollte eine angemessene Menge Fett hinzugefügt werden. Beim Hinzufügen sollte das Lager gedreht werden, damit sich das Fett gleichmäßig verteilt. Nach einer gewissen Betriebszeit verliert die Drehverbindung zwangsläufig einen Teil des Fetts. Daher sollte die Drehverbindung während des normalen Betriebs alle 50 bis 100 Stunden mit Fett nachgefüllt werden.

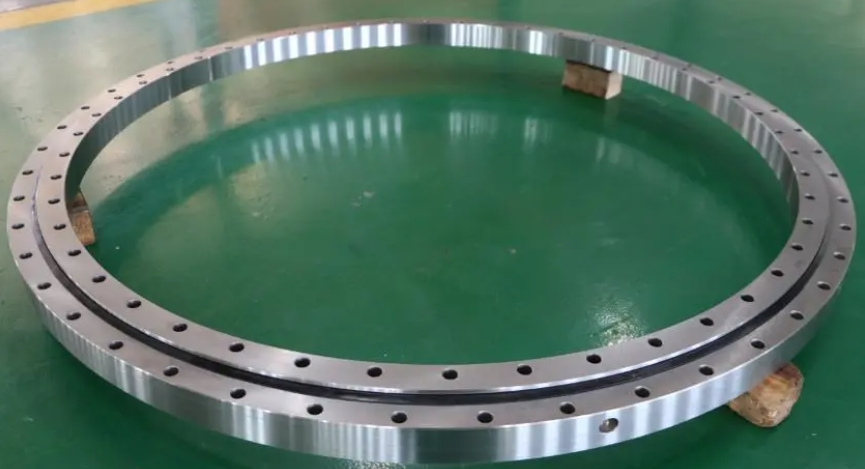

3. Transport und Lagerung von Drehverbindungen: Während des Transports sollten die Drehverbindungen horizontal auf dem Fahrzeug platziert. Falls erforderlich, sollten zusätzliche Stützen angebracht werden.
