GB30 und GB10 Lagerluftmessgeräte für Zylinderrollenlager

Die Lagerluftmessgeräte der QIBR-Serie GB 30 und GB 10 sind für die präzise Beurteilung von zweireihigen Zylinderrollenlagern von NN 3006 K bis NN 3068 K (Serie GB 30) und einreihigen Zylinderrollenlagern von N 1010 K bis NN 1020 K (Serie GB 10) sorgfältig konstruiert. Darüber hinaus können die Messgeräte der Serie GB 30 effektiv für einreihige Lager der Serie N10 K eingesetzt werden. Diese Messgeräte zeichnen sich durch präzise Messung des Außendurchmessers des Rollensatzes aus, wenn die Rollen mit der Innenringlaufbahn in Kontakt stehen, und gewährleisten so zuverlässige Maßprüfungen, die für die optimale Leistung und Montageintegrität in industriellen Anwendungen von entscheidender Bedeutung sind.

Produktnummer

GB 3006-GB 3068

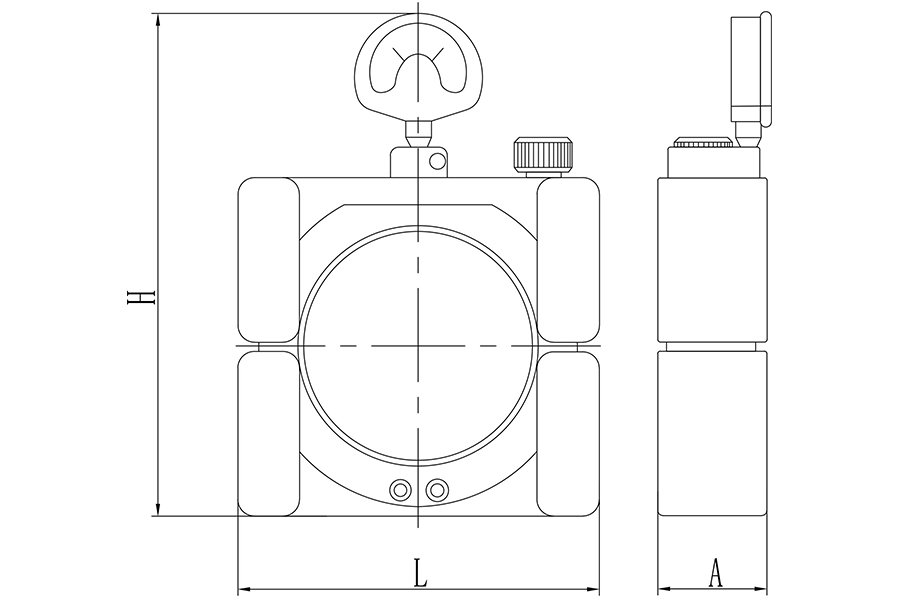

Länge (L)

107mm-738mm

Lagermodell

NN 3006 KTN-NN 3068 K

Höhe (H)

175mm-665mm

Breite (A)

36mm-122mm

Masse

2kg-64kg

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh

Marke

QIBR/OEM/Neutral

Verpackung

Standard-Exportverpackung

GB30 und GB10 Lagerluftmessgeräte für Zylinderrollenlager

Filter

Nr. Produkt Produktnummer Lagermodell Höhe (H) Länge (L) Masse Breite (A)
1 GB GB 3006 NN 3006 KTN 175 mm 107 mm 2 kg 36 mm
2 GB GB 3007 NN 3007 K 180 mm 112 mm 2 kg 37 mm
3 GB GB 3008 NN 3008 KTN 185 mm 117 mm 2 kg 39 mm
4 GB GB 3009 NN 3009 KTN 197 mm 129 mm 2.5 kg 40 mm
5 GB GB 3010 NN 3010 KTN 202 mm 134 mm 2.5 kg 40 mm
6 GB GB 1010 N 1010 K 207 mm 134 mm 2 kg 33 mm
7 GB GB 3011 NN 3011 KTN 212 mm 144 mm 3.5 kg 43 mm
8 GB GB 1011 N 1011 K 217 mm 144 mm 2.3 kg 35 mm
9 GB GB 3012 NN 3012 KTN 222 mm 152 mm 4 kg 44 mm
10 GB GB 1012 N 1012 K 225 mm 152 mm 2.7 kg 36 mm
11 GB GB 3013 NN 3013 KTN 225 mm 157 mm 4 kg 44 mm
12 GB GB 1013 N 1013 K 230 mm 157 mm 3 kg 36 mm
13 GB GB 3014 NN 3014 KTN 232 mm 164 mm 5 kg 48 mm
14 GB GB 1014 N 1014 K 237 mm 164 mm 3.2 kg 38 mm
15 GB GB 3015 NN 3015 KTN 236 mm 168 mm 5 kg 48 mm
16 GB GB 1015 N 1015 K 241 mm 168 mm 3.4 kg 38 mm
17 GB GB 3016 NN 3016 KTN 244 mm 176 mm 6 kg 52 mm
18 GB GB 1016 N 1016 K 249 mm 176 mm 4 kg 40 mm
19 GB GB 3017 NN 3017 KTN 253 mm 185 mm 6.5 kg 53 mm
20 GB GB 1017 N 1017 K 258 mm 185 mm 4.5 kg 41 mm
21 GB GB 3018 NN 3018 KTN 266 mm 198 mm 8 kg 56 mm
22 GB GB 1018 N 1018 K 271 mm 198 mm 5.5 kg 43 mm
23 GB GB 3019 NN 3019 KTN 271 mm 203 mm 9 kg 56 mm
24 GB GB 3020 NN 3020 KTN 280 mm 212 mm 9 kg 56 mm
25 GB GB 1019 N 1019 K 276 mm 203 mm 5.8 kg 43 mm
26 GB GB 3021 NN 3021 KTN 350 mm 322 mm 10.5 kg 46 mm
27 GB GB 1020 N 1020 K 285 mm 212 mm 6.5 kg 43 mm
28 GB GB 3022 NN 3022 KTN 362 mm 332 mm 11 kg 46 mm
29 GB GB 3024 NN 3024 KTN 376 mm 342 mm 12 kg 48 mm
30 GB GB 3026 NN 3026 KTN 396 mm 364 mm 13 kg 54 mm
31 GB GB 3028 NN 3028 K 410 mm 378 mm 14.5 kg 54 mm
32 GB GB 3030 NN 3030 K 426 mm 391 mm 15 kg 58 mm
33 GB GB 3032 NN 3032 K 446 mm 414 mm 16 kg 60 mm
34 GB GB 3034 NN 3034 K 464 mm 430 mm 17 kg 62 mm
35 GB GB 3036 NN 3036 K 490 mm 454 mm 17.5 kg 70 mm
36 GB GB 3038 NN 3038 K 504 mm 468 mm 18 kg 70 mm
37 GB GB 3040 NN 3040 K 520 mm 488 mm 19 kg 74 mm
38 GB GB 3044 NN 3044 K 514 mm 575 mm 26 kg 85 mm
39 GB GB 3048 NN 3048 K 534 mm 605 mm 28 kg 87 mm
40 GB GB 3052 NN 3052 K 580 mm 654 mm 41 kg 104 mm
41 GB GB 3056 NN 3056 K 607 mm 680 mm 45 kg 106 mm
42 GB GB 3064 NN 3064 K 640 mm 725 mm 60 kg 122 mm
43 GB GB 3068 NN 3068 K 665 mm 738 mm 64 kg 122 mm

Die Merkmale und Vorteile von GB 30 und GB 10 Lagerluftmessgeräten für Zylinderrollenlager sind wie folgt:

1. Hohe Präzision

GB 30 und GB 10 Lagerluftmessgeräte für Zylinderrollenlager werden mit äußerster Präzision hergestellt, um genaue Messergebnisse zu geben. Sie werden nach strengen Standards entworfen und hergestellt, damit die Messung von Lagerabmessungen genau ist.

2. Geeignet für eine Vielzahl von Lagertypen

GB 30 und GB 10 Lagerluftmessgeräte für Zylinderrollenlager werden unter Berücksichtigung der Anforderungen verschiedener Lagertypen entwickelt und eignen sich für eine Vielzahl von Typen und Größen von Toroidalrollenlagern, wodurch die Genauigkeit und Leistung der Lager gewährleistet wird.

3. Einfache Bedienung

GB 30 und GB 10 Lagerluftmessgeräte für Zylinderrollenlager sind einfach zu bedienen und können schnelle und genaue Messungen und Inspektionen machen, wodurch manuelle Fehler reduziert und die Arbeitseffizienz verbessert wird.

Die Rolle von GB 30 und GB 10 Lagerluftmessgeräten für Zylinderrollenlager

1. Maßmessung

Damit die Lagerabmessungen den Konstruktionsspezifikationen entsprechen.

2. Qualitätskontrolle

Im Rahmen der Produktionsqualitätskontrolle helfen Kegellehren dabei, die Genauigkeit des Produkts zu überprüfen und zu verifizieren.

3. Messung mit GB 30 und GB 10 Lagerluftmessgeräten für Zylinderrollenlager

Die Lagerluftmessgeräte der Reihe GB 30 und GB 10 eignen sich für die zweireihigen Zylinderrollenlager der Reihen NN 3006 K bis NN 3068 K (Lagerluftmessgeräte GB 30) und für die einreihigen Zylinderrollenlager der Reihen N 1010 K bis NN 1020 K (Lagerluftmessgeräte GB 10). Die Lagerluftmessgeräte der Reihe GB 30 können im Allgemeinen auch für einreihige Lager der Reihen N 10 K verwendet werden.
