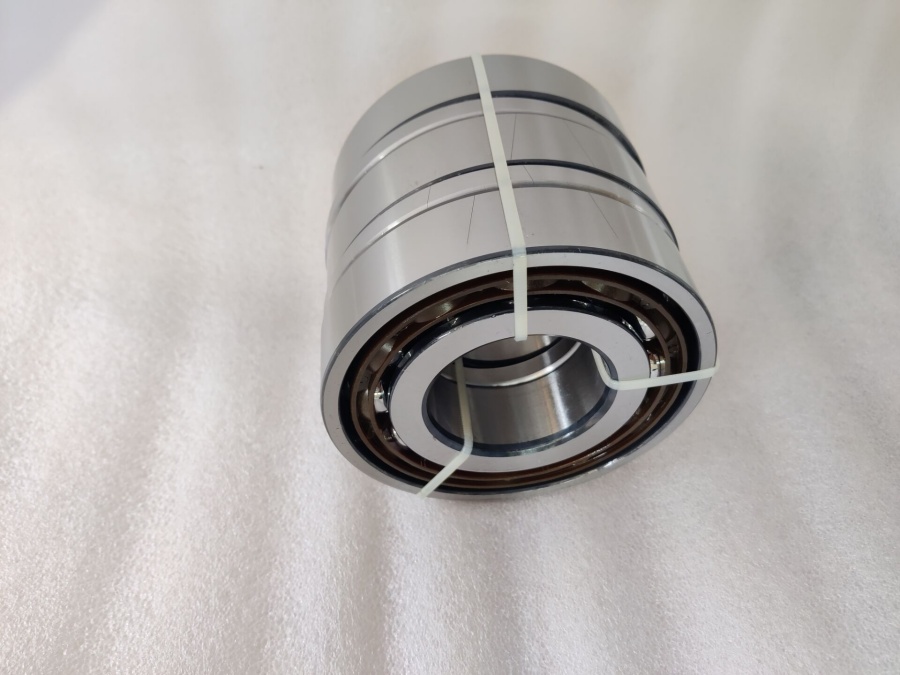

Lager 7314ATDBD+2KL10AC3: Konstruktion, Leistung und industrielle Anwendungen

Im Bereich der Industriemaschinen sind Lager unauffällige „Helden“, die für eine reibungslose Drehung sorgen, die Reibung verringern und axiale und radiale Belastungen aufnehmen. Unter den vielfältigen verfügbaren Lagermodellen sticht das 7314ATDBD+2KL10AC3 als leistungsstarke Lösung hervor, die speziell für anspruchsvolle industrielle Umgebungen entwickelt wird. Dieser Artikel befasst sich eingehend mit dem strukturellen Design, den wichtigsten Merkmalen, der Materialauswahl, den Anwendungsszenarien und den Wartungsaspekten des Lagers 7314ATDBD+2KL10AC3 und beleuchtet, warum es für Ingenieure und Hersteller in verschiedenen Branchen zur bevorzugten Wahl wird.

Um das Lager 7314ATDBD+2KL10AC3 zu verstehen, ist es wichtig, seine Modellnummer zu entschlüsseln, da jedes alphanumerische Segment wichtige Informationen über seine Konstruktion und Spezifikationen enthält. Die Vorwahl „7“ gibt an, dass es zur Schrägkugellager gehört, der für seine Fähigkeit bekannt ist, sowohl radiale als auch axiale Belastungen gleichzeitig aufzunehmen. Schrägkugellager zeichnen sich durch ihren Kontaktwinkel aus, der ihre Tragfähigkeit und ihre Betriebseigenschaften bestimmt. Die folgende „3“ bezeichnet die Baureihe des Lagers und gibt dessen Abmessungen an – insbesondere eine mittlere Querschnittshöhe, die ein Gleichgewicht zwischen Tragfähigkeit und Kompaktheit herstellt. Die Ziffern „14“ stehen für den Bohrungsdurchmesser, berechnet als 14 × 5 = 70 Millimeter.

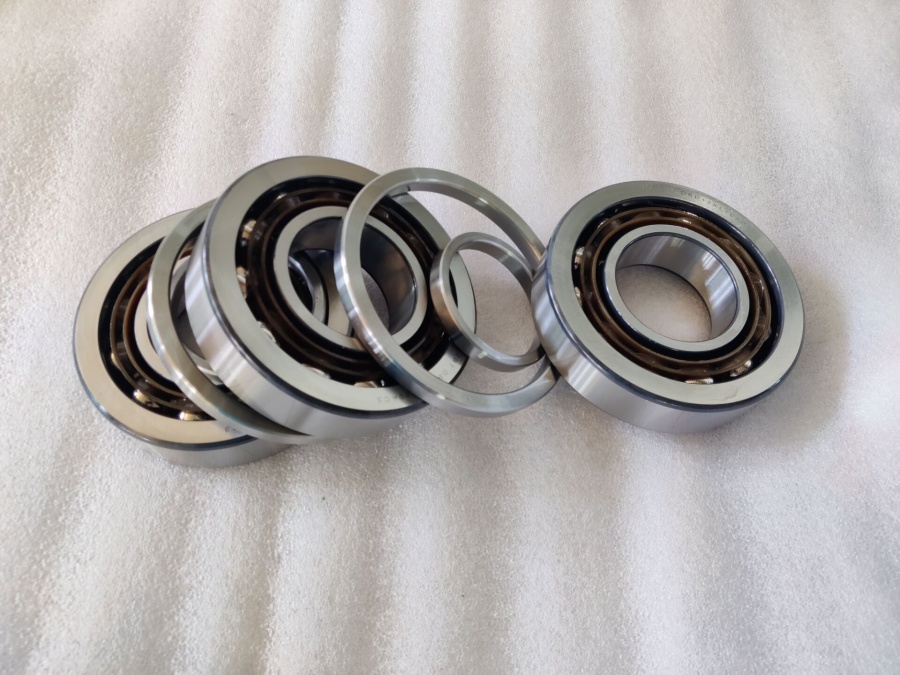

Das Nachsatzzeichen „A“ gibt den Kontaktwinkel von 30 Grad an, eine Konfiguration, die die Leistung des Lagers für Anwendungen optimiert, die hohe axiale Tragfähigkeit bei gleichbleibender radialer Belastbarkeit erfordern. Das Suffix „TDBD“ steht für zweireihige, Rücken-an-Rücken-Montage. Bei der Rücken-an-Rücken-Montage sind die Außenringe der beiden Lagerreihen gegenüberliegend angeordnet, was die Steifigkeit und die Widerstandsfähigkeit des Lagers gegenüber Kippmomenten erhöht. Diese Konstruktion ist besonders vorteilhaft bei schnell drehenden Maschinen, bei denen Stabilität und Präzision von größter Bedeutung sind. Das Segment „+2KL10AC3“ bezieht sich auf das Zubehör und die Präzisionsklasse des Lagers: „2KL10“ bezeichnet zwei Sicherungsringen mit Breite von 10 Millimetern, die einfache und sichere Montage auf der Welle ermöglichen, während „AC3“ eine Präzisionsklasse bezeichnet, die enge Toleranzen und reibungslosen Betrieb gewährleistet und somit für hochpräzise Anwendungen geeignet ist.

Die Konstruktion des Lagers 7314ATDBD+2KL10AC3 ist das Ergebnis sorgfältiger Entwicklungsarbeit, die auf maximale Leistung und Langlebigkeit abzielt. Zweireihige Schrägkugellager haben gegenüber einreihigen Lagern mehrere Vorteile. Durch den Einbau von zwei Kugelreihen verteilt das Lager die Lasten gleichmäßiger, wodurch die Belastung der einzelnen Komponenten verringert und die Lebensdauer verlängert wird. Die Rücken-an-Rücken-Montage erhöht die Steifigkeit zusätzlich, da der Abstand zwischen den Lagerreihen einen längeren Hebelarm schafft, der Biege- und Kippkräften wirksam widersteht. Dadurch eignet sich das Lager ideal für Anwendungen wie Werkzeugmaschinenspindeln, bei denen minimale Unwucht und hohe Steifigkeit für präzise Bearbeitungsergebnisse unerlässlich sind.

Die Materialauswahl ist ein weiterer entscheidender Faktor, der zur außergewöhnlichen Leistung des Lagers 7314ATDBD+2KL10AC3 beiträgt. Die Innen- und Außenringe sowie die Kugeln werden in der Regel aus hochgekohltem Chrom-Wälzlagerstahl (z. B. SUJ2 oder 100Cr6) hergestellt. Dieses Material wird aufgrund seiner hohen Härte, ausgezeichneten Verschleißfestigkeit und überlegenen Ermüdungsfestigkeit ausgewählt – Eigenschaften, die für die Belastbarkeit bei wiederholten Belastungen durch hohe Drehzahlen von entscheidender Bedeutung sind. Die Käfige des Lagers, die die Kugeln trennen und führen, werden häufig aus Messing oder Polyamid hergestellt. Messingkäfige bieten hohe Festigkeit und Wärmebeständigkeit, wodurch sie sich für Anwendungen mit hohen Temperaturen und hohen Drehzahlen eignen, während Polyamidkäfige geringere Reibung haben, was ideal für Umgebungen ist, in denen Geräuschreduzierung die Priorität darstellt. Zusätzlich kann das Lager mit Deckscheibe oder Gummidichtung ausgestattet sein, um das Eindringen von Verunreinigungen wie Staub, Schmutz und Feuchtigkeit zu verhindern, die die Lebensdauer des Lagers erheblich verkürzen können, wenn sie nicht beseitigt werden.

Das Lager 7314ATDBD+2KL10AC3 wird entwickelt, um unter einer Vielzahl von Betriebsbedingungen hervorragende Leistung zu erbringen. Es verfügt über hohe radiale Tragfähigkeit von typischerweise etwa 55–65 kN und axiale Tragfähigkeit von etwa 35–45 kN, abhängig von der Betriebsgeschwindigkeit und den Schmierbedingungen. Das Lager kann bei hohen Drehzahlen betrieben werden, mit Grenzgeschwindigkeit von bis zu 6.000–8.000 U/min (Umdrehungen pro Minute), wenn es ordnungsgemäß geschmiert und eingebaut ist. Diese Hochgeschwindigkeitsfähigkeit ist auf seinen optimierten Kontaktwinkel, die präzise Fertigung und die hochwertigen Materialien zurückzuführen.

Darüber hinaus hat das Lager ausgezeichnete Temperaturbeständigkeit, mit der maximalen Betriebstemperatur von 120 °C (248 °F) für Standardmodelle, und kann mit speziellen Materialien und Schmierstoffen für höhere Temperaturen angepasst werden. Aufgrund seiner robusten Konstruktion und vielseitigen Leistungsfähigkeit findet das Lager 7314ATDBD+2KL10AC3 in einer Vielzahl von Industriezweigen Anwendung.

Einer seiner Hauptanwendungsbereiche sind Werkzeugmaschinenspindeln, wo es die erforderliche Steifigkeit und Präzision für genaue Schneid- und Bearbeitungsvorgänge bietet. Werkzeugmaschinen wie Drehmaschinen, Fräsmaschinen und Schleifmaschinen sind auf Lager wie das 7314ATDBD+2KL10AC3 angewiesen, um auch unter hohen Schnittlasten stabile Drehung aufrechtzuerhalten. Ein weiterer wichtiger Anwendungsbereich sind Industriepumpen und Kompressoren, wo das Lager hohen Drehzahlen und wechselnden Belastungsbedingungen standhalten muss. Die Rücken-an-Rücken-Montage stellt sicher, dass das Lager den von diesen Maschinen erzeugten Axialschub aufnehmen kann, während seine Dichtungseigenschaften es vor den aggressiven Flüssigkeiten und Verunreinigungen schützen.

Darüber hinaus wird das Lager 7314ATDBD+2KL10AC3 in Elektromotoren verwendet, insbesondere in Hochleistungsmotoren, die in industriellen Antrieben und Automatisierungssystemen zum Einsatz kommen. In diesen Anwendungen tragen die hohe Drehzahlfähigkeit und die geringe Reibung des Lagers dazu bei, den Wirkungsgrad des Motors zu verbessern und den Energieverbrauch zu senken. Es wird auch in schweren Maschinen wie Baumaschinen und Bergbaumaschinen eingesetzt, wo es extremen Belastungen und rauen Betriebsbedingungen standhalten muss. Die robuste Konstruktion und die hohe Tragfähigkeit machen es für diese anspruchsvollen Anwendungen besonders geeignet.

Ordnungsgemäße Wartung ist entscheidend für die langfristige Leistung und Zuverlässigkeit des Lagers 7314ATDBD+2KL10AC3. Eine der wichtigsten Wartungsaufgaben ist die regelmäßige Schmierung. Die Schmierung reduziert die Reibung zwischen den Lagerkomponenten, leitet Wärme ab und verhindert Korrosion. Die Art des verwendeten Schmiermittels sollte auf der Grundlage der Betriebsgeschwindigkeit, der Temperatur und der Belastungsbedingungen ausgewählt werden. Für Hochgeschwindigkeitsanwendungen wird ein Schmierfett oder Öl mit niedriger Viskosität empfohlen, während für Hochtemperaturanwendungen möglicherweise synthetische Schmiermittel mit überlegener thermischer Stabilität erforderlich sind. Es ist auch wichtig, den richtigen Schmiermittelstand aufrechtzuerhalten, da unzureichende Schmierung zu erhöhter Reibung und vorzeitigem Verschleiß führen kann, während übermäßige Schmierung Überhitzung verursachen kann.

Ein weiterer wichtiger Aspekt bei der Wartung ist die Kontaminationskontrolle. Die Dichtungen oder Abdeckungen des Lagers 7314ATDBD+2KL10AC3 sollten regelmäßig überprüft werden, um sicherzustellen, dass sie intakt sind und ordnungsgemäß funktionieren. Jegliche Beschädigung der Dichtungen kann dazu führen, dass Verunreinigungen in das Lager gelangen, was zu Abrieb und vorzeitigem Ausfall führen kann. Zudem sollte das Lager regelmäßig auf Anzeichen von Verschleiß wie übermäßige Geräusche, Vibrationen oder Temperaturanstieg überprüft werden. Wenn eines dieser Anzeichen festgestellt wird, sollte das Lager umgehend ausgetauscht werden, um Schäden an anderen Maschinenkomponenten zu vermeiden. Die richtige Montage ist ebenfalls entscheidend für die Maximierung der Lagerlebensdauer – Montage mit übermäßiger Passung oder Fehlausrichtung kann zu erhöhter Belastung und Leistungsminderung führen.

Zusammenfassend lässt sich sagen, dass das Lager 7314ATDBD+2KL10AC3 eine leistungsstarke, vielseitige Komponente ist, die in einer Vielzahl von industriellen Anwendungen eine wichtige Rolle spielt. Durch zweireihige Schrägkugellagerkonstruktion, Rücken-an-Rücken-Montagekonfiguration und hochwertige Materialien ist es in der Lage, sowohl radiale als auch axiale Belastungen aufzunehmen. Von Werkzeugmaschinenspindeln bis hin zu Industriepumpen und Elektromotoren bietet dieses Lager die Steifigkeit, Langlebigkeit und Präzision, die moderne Industriemaschinen erfordern. Durch das Verständnis über Konstruktionsmerkmale, Anwendungsanforderungen und Wartungsbedürfnisse können Ingenieure und Hersteller die Fähigkeiten des Lagers 7314ATDBD+2KL10AC3 voll ausschöpfen, optimale Leistung sicherstellen und die Lebensdauer ihrer Maschinen verlängern. Mit dem Fortschritt der Industrietechnologie wird die Nachfrage nach Hochleistungslagern wie dem 7314ATDBD+2KL10AC3 voraussichtlich steigen, wodurch seine Position als Schlüsselkomponente in der globalen industriellen Lieferkette weiter gefestigt wird.
