XIU15/560 Kreuzrollen-Drehverbindung: Technische Meisterleistung für schwere Drehbewegungen

In der Schwermaschinen und Präzisionstechnik ist die Fähigkeit, unter enormen Belastungen eine reibungslose, kontrollierte und zuverlässige Drehbewegung zu ermöglichen, von größter Bedeutung. Im Zentrum vieler solcher Anwendungen steht eine wichtige Komponente: die Drehverbindung. Unter den verschiedenen verfügbaren Typen stellt die Kreuzrollen-Drehverbindung die Spitze der Konstruktion für komplexe Lastszenarien dar. Das Modell XIU15/560 ist eine spezifische Verkörperung dieser Technologie, die für außergewöhnliche Leistung in den anspruchsvollsten Umgebungen entwickelt wird. Dieser Artikel befasst sich mit der Konstruktion, den Funktionsprinzipien, den Vorteilen und den typischen Anwendungen dieses robusten Lagers.

Drehverbindung verstehen

Eine Drehverbindung, auch als Drehtischlager bekannt, ist Großwälzlager, das die Drehbewegung zwischen zwei Strukturen nahtlos ermöglicht. Im Gegensatz zu Standardlagern, die in erster Linie radiale oder axiale Belastungen aufnehmen, sind Drehverbindungen speziell dafür ausgelegt, eine Kombination von Belastungen gleichzeitig aufzunehmen: Axialkräfte (parallel zur Drehachse), Radialkräfte (senkrecht zur Achse) und Kippmomente (die Kippkraft verursachen). Sie sind ein wesentlicher Bestandteil von Maschinen, bei denen sich ein Teil relativ zu seiner Basis drehen muss, wie z. B. Kräne, Bagger, Windkraftanlagen und medizinische Scanner.

Kreuzrollen: ein herausragendes Merkmal

XIU15/560 gehört zur speziellen Kategorie, die als Kreuzrollenlager-Drehverbindung bekannt ist. Sein Name leitet sich von seiner inneren Struktur ab. Im Inneren des Lagers befinden sich zwei Reihen von Zylinderrollen. Die entscheidende Innovation ist ihre Ausrichtung: Die Rollen in einer Reihe sind senkrecht (in einem Winkel von 90 Grad) zu den Rollen in der benachbarten Reihe angeordnet. Diese gekreuzte Anordnung ist das charakteristische Merkmal des Lagers und die Quelle seiner überlegenen Leistungsfähigkeit.

Durch diese Konstruktion kann das XIU15/560 Lasten aus allen Richtungen unabhängig und effizient aufnehmen. Eine Rollreihe ist für hohe Axialbelastungen und Kippmomente optimiert, während die senkrechte Reihe speziell für hohe Radialbelastungen ausgelegt ist. Diese Aufgabenteilung innerhalb einer einzigen, kompakten Einheit ist ein wesentlicher Vorteil gegenüber einreihigen Kugel- oder Rollen-Drehverbindungen, die bei kombinierten Belastungsszenarien oft Schwierigkeiten haben.

Entschlüsselung des Modells: XIU15/560

Die Nomenklatur gibt Aufschluss über die Spezifikationen des Lagers:

l  XIU: Dies ist die Seriennummer des Herstellers, die in der Regel Kreuzrollen-Drehverbindung mit Innenverzahnung bezeichnet. Das „U“ steht oft für Vierpunktkontakt, aber in diesem Zusammenhang entspricht es dem Kreuzrollenprinzip.

l  15: Diese Zahl steht in der Regel für die Kernkonstruktion und das Dichtungssystem des Lagers.

l  560: Dies ist die wichtigste Abmessung, die den Teilkreisdurchmesser des Lagers in Millimetern angibt. Der Teilkreisdurchmesser ist der Durchmesser des Kreises, der durch die Mittelpunkte der Rollen verläuft. Mit Teilkreisdurchmesser von 560 mm gehört dieses Lager zur mittelgroßen bis großen Lager, die für schwere Maschinen geeignet sind.

Anhand dieser Größe lassen sich andere ungefähre Abmessungen ableiten (z. B. ein Außendurchmesser von ~650 mm bis 700 mm, ein Innendurchmesser von ~480 mm bis 520 mm) und erhebliche Tragfähigkeit.

Technische Vorteile und Leistungsmerkmale

Die XIU15/560 Kreuzrollen-Drehverbindung bietet mehrere überzeugende Vorteile:

1. Hohe Tragfähigkeit und Steifigkeit: Der Linienkontakt der Zylinderrollen (im Gegensatz zum Punktkontakt von Kugeln) sorgt für eine wesentlich größere Kontaktfläche mit den Laufbahnen. Dies führt zur außergewöhnlich hohen Tragfähigkeit sowohl für axiale als auch für radiale Kräfte sowie zur überlegenen Steifigkeit. Das Lager weist unter Last eine minimale elastische Verformung auf, was Präzision und Stabilität im Betrieb gewährleistet.

2. Hohe Drehgenauigkeit: Die präzisionsgeschliffenen Laufbahnen und Rollen in Kombination mit der steifen Struktur sorgen für einen extrem geringen Rundlauf und eine präzise Drehbewegung. Dadurch eignet sich das XIU15/560 ideal für Anwendungen, bei denen es auf Positioniergenauigkeit ankommt, wie z. B. in Roboterarmen oder Indexiertischen.

3. Kompaktes und platzsparendes Design: Trotz seiner hohen Leistung ist das Kreuzrollenlager bemerkenswert kompakt. Durch die effiziente Bewältigung aller Lastarten in einer einzigen Reihe verringert sich die Notwendigkeit mehrerer übereinander angeordneter Lager, wodurch wertvoller Platz gespart und das Gesamtgewicht und die Komplexität der Maschine reduziert werden.

4. Reibungsloser und effizienter Betrieb: Die optimierte Rollengeometrie und die hochwertige Fertigung gewährleisten ein geringes Reibungsmoment und eine reibungslose, gleichmäßige Drehung. Diese Effizienz kann zum geringeren Leistungsbedarf des Antriebsmotors beitragen.

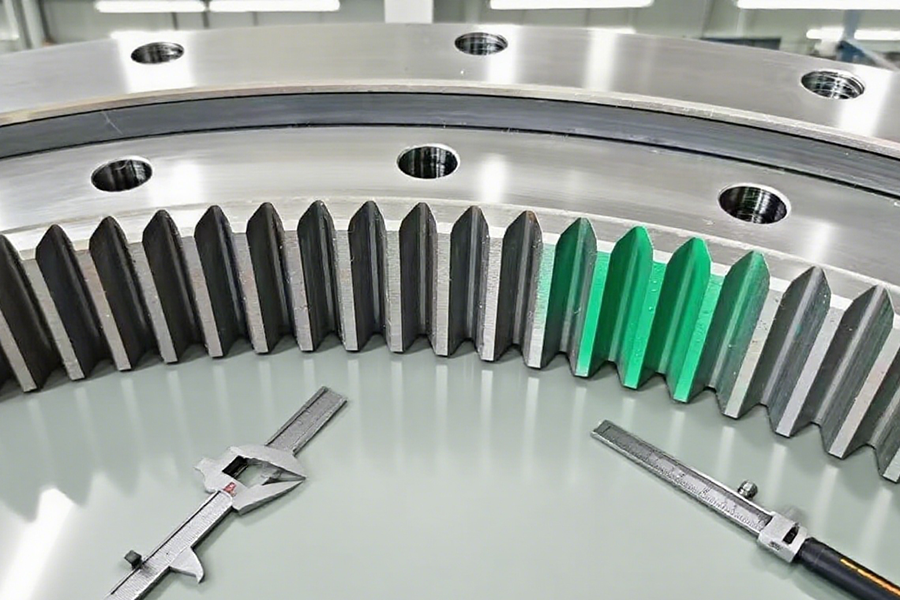

5. Integrierte Verzahnung: Das Modell XIU15/560 ist in der Regel im Innen- oder Außenring eingearbeiteter Innenverzahnung erhältlich. Dies ermöglicht direkten Eingriff mit Ritzel, vereinfacht die Konstruktion des Antriebssystems und schafft einen vollständig integrierten Drehmechanismus.

Häufige Anwendungen

Die einzigartige Kombination aus Festigkeit, Präzision und Kompaktheit macht das Lager XIU15/560 zu einer bevorzugten Wahl in zahlreichen Branchen:

l  Baumaschinen: Bagger, Mobilkrane und Betonpumpen verwenden diese Lager in ihren Schwenkplattformen, um die enormen Grabkräfte, Lasten und dynamischen Momente aufzunehmen.

l  Industrielle Automatisierung: Sie finden sich in den Gelenken von Schwerlast-Roboterarmen, Schweißpositionierern und großen Indexiertischen, die in Fertigungslinien eingesetzt werden.

l  Medizinische Geräte: Hochpräzise Bildgebungsgeräte wie CT- und MRT-Scanner können verkleinerte Versionen für ihre Gantry-Rotation verwenden, die hohe Laufruhe und Genauigkeit erfordert, um Artefakte zu vermeiden.

l  Militär und Luft- und Raumfahrt: In Radarantennenplattformen, Raketenabschusssystemen und Geschütztürmen, wo unerschütterliche Zuverlässigkeit und Genauigkeit unter extremen Bedingungen unabdingbar sind.

Überlegungen zur Installation und Wartung

Die richtige Handhabung ist entscheidend für die Maximierung der Lebensdauer von XIU15/560. Die Installation erfordert eine starre, bearbeitete Montagefläche mit hoher Ebenheit und Steifigkeit, um Vorspannung und Verformung zu vermeiden. Das Lager wird in der Regel mit hochfesten, vorgespannten Schrauben befestigt.

Die Wartung umfasst in erster Linie den Schutz vor Umwelteinflüssen. Obwohl es mit integrierten Dichtungen ausgestattet ist (oft durch die „15“ in der Modellnummer gekennzeichnet), ist eine regelmäßige Überprüfung dieser Dichtungen erforderlich. Bei Anwendungen unter rauen Bedingungen ist Nachschmierung über die eingebauten Schmiernippel unerlässlich, um Verunreinigungen auszuspülen und sicherzustellen, dass die Rollen und Laufbahnen stets durch einen frischen Film aus hochwertigem Hochdruckfett geschützt sind.

Fazit

Die Kreuzrollen-Drehverbindung XIU15/560 ist weit mehr als eine einfache Komponente. Sein intelligentes Kreuzrollen-Design löst auf effiziente Weise die komplexe Herausforderung, multidirektionale Lasten in einem kompakten und robusten Gehäuse zu bewältigen. Da sich Maschinen ständig weiterentwickeln und immer mehr Leistung bei immer geringerer Stellfläche gefordert wird, werden die Prinzipien des XIU15/560 auch weiterhin an der Spitze der Drehbewegungslösungen stehen und beweisen, dass die leistungsstärksten Innovationen manchmal in den Komponenten zu finden sind, die still im Hintergrund arbeiten.
