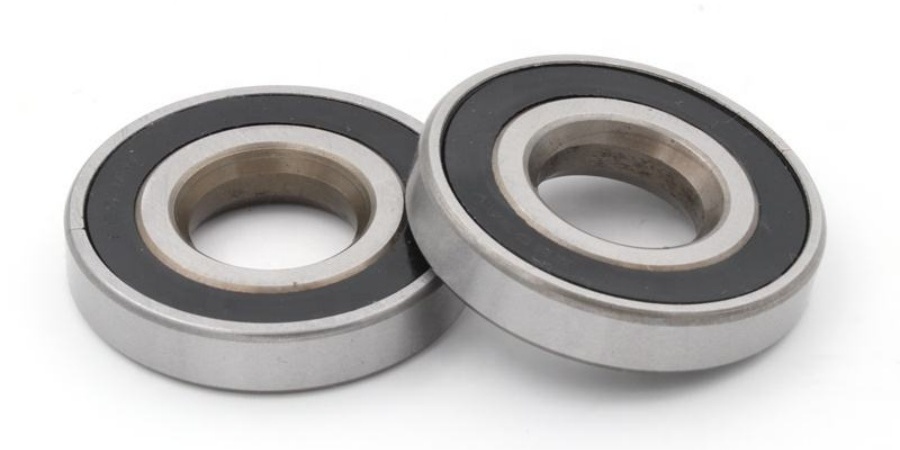

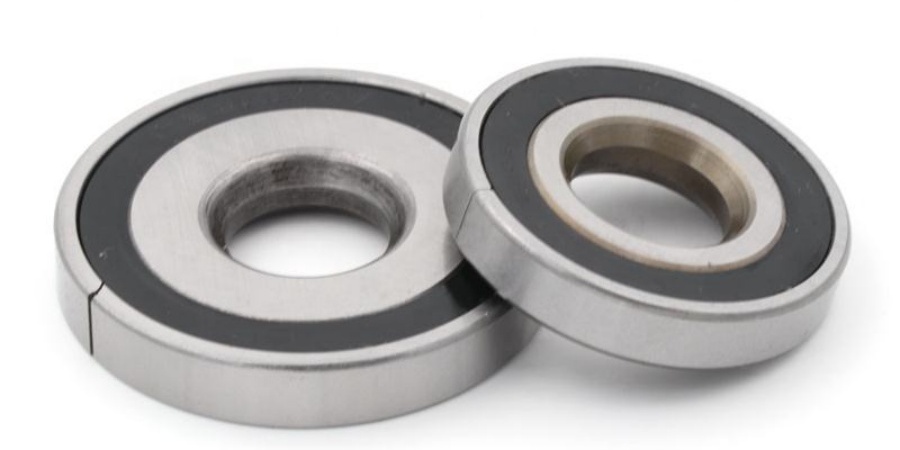

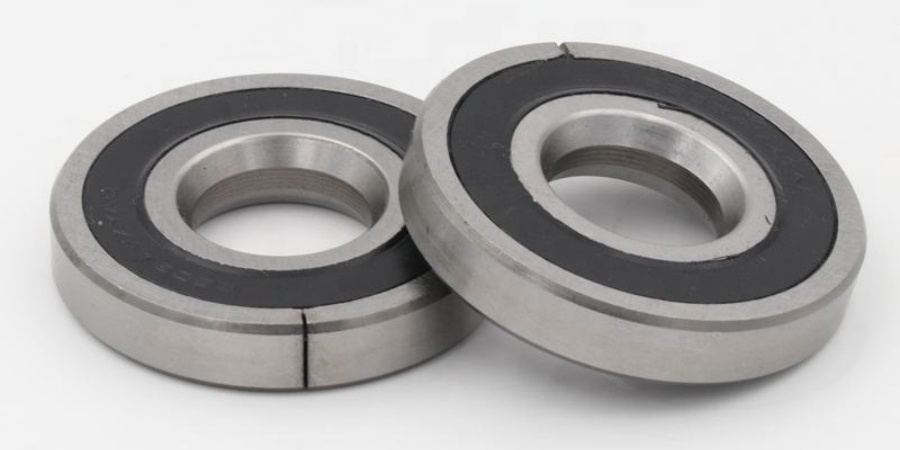

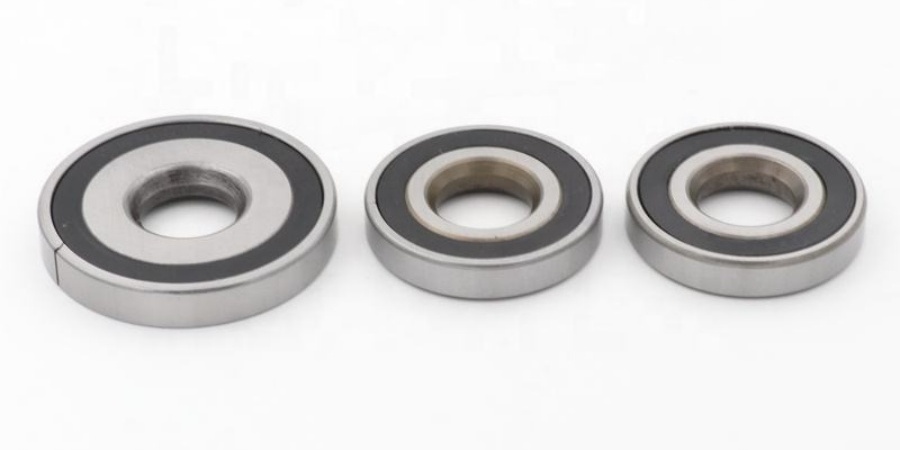

Was ist das Rillenkugellager 6603 AV/YA2 2RS für Web- und Druckmaschinen?

Inmitten des rhythmischen Klapperns moderner Web- und Druckmaschinen arbeiten unzählige Komponenten zusammen, um Fäden und Pigmente in komplexe Stoffe und lebendige Muster zu verwandeln. Unter diesen stillen Helden spielen Lager eine entscheidende Rolle, indem sie für reibungslose Drehungen, präzise Ausrichtung und zuverlässige Kraftübertragung sorgen. Ein spezieller Typ, der in diesen anspruchsvollen Umgebungen häufig anzutreffen ist, ist das 6603 AV/YA2 2RS Rillenkugellager. Diese Bezeichnung ist mehr als nur eine Teilenummer, sie steht für eine technische Lösung, die speziell auf die besonderen Anforderungen der Textilproduktion zugeschnitten ist. Lassen Sie uns einen Blick darauf werfen, was dieses Lager auszeichnet und warum es für das Weben und Drucken so wichtig ist.

Entschlüsselung des Codes: Aufbau des 6603 AV/YA2 2RS

1. 6603: die grundlegende Bezeichnung des Lagers

l  Größe: Sie gibt ein Lager mit Bohrungsdurchmesser (d) von 35 mm, Außendurchmesser (D) von 62 mm und Breite (B) von 14 mm an. Dieses kompakte, mittelgroße Lager eignet sich für verschiedene Wellen und Gehäuse in Textilmaschinenrahmen, Führungsrollen, Spannvorrichtungen und Hilfsantrieben.

l  Typ: Die „66“-Serie steht implizit für Standard-Rillenkugellager. Dies ist der vielseitigste und gängigste Typ, der gleichzeitig erhebliche Radialbelastungen und moderate Axialbelastungen (Schubkräfte) in beide Richtungen aufnehmen kann – eine häufige Anforderung in komplexen Maschinen mit wechselnden Kräften.

2. AV/YA2: das entscheidende Unterscheidungsmerkmal für Textil

l  AV (oder YA): Dies bezeichnet typischerweise Lager, die aus vakuumentgastem Stahl (VD-Stahl) hergestellt sind. Standard-Lagerstahl (wie 52100/100Cr6) ist gut, aber VD-Stahl wird speziellem Schmelzprozess unter Vakuum unterzogen. Dadurch werden der Gasgehalt (Sauerstoff, Wasserstoff) und die nichtmetallischen Einschlüsse in der Stahlmatrix drastisch reduziert.

l  YA2: Dieser Zusatz gibt die spezielle Wärmebehandlung an, der der VD-Stahl unterzogen wird.

l  Die genauen firmeneigenen Verfahren variieren je nach Hersteller, aber „YA2” bedeutet im Allgemeinen:

l  Verbessertes Härteprofil: Die optimierte Wärmebehandlung gewährleistet gleichmäßige, hohe Härte (typischerweise 58-64 HRC) bis tief in die Laufbahnen und Kugeln hinein und maximiert so die Verschleiß- und Ermüdungsfestigkeit.

l  Verbesserte Mikrostruktur: Der Prozess verfeinert die Kornstruktur des Stahls und erhöht so die Zähigkeit und Ermüdungslebensdauer.

l  Formstabilität: Durch die Reduzierung der inneren Spannungen durch die Wärmebehandlung wird das Risiko von Formänderungen während des Betriebs minimiert, was für Präzisionsmaschinen von entscheidender Bedeutung ist.

l  Kombinierter Vorteil (AV/YA2): Die Synergie aus VD-Stahl und der YA2-Wärmebehandlung führt zu Lagern mit deutlich verlängerter Lebensdauer, insbesondere unter Bedingungen mit Vibrationen, Stoßbelastungen, Verschmutzung und marginaler Schmierung – typische Merkmale von Textilfabriken. Sie bieten hervorragende Beständigkeit gegen Ermüdungsabplatzungen (Pitting an Laufbahnen) und Brinelling (Druckstellen durch Stöße).

3. 2RS: die Dichtung

l  2: zweiseitige Dichtungen

l  RS: Gummidichtungen mit Stahleinlage zur Verstärkung und sicheren Passung in der Außenringnut.

l  Funktion: Diese Kontaktdichtungen aus Nitril-Butadien-Kautschuk (NBR) bilden eine physische Barriere gegen Verunreinigungen (Staub, Flusen, Flüssigkeitsspritzer, Tintennebel) und tragen dazu bei, die Schmierung (Fett) im Lager zu halten. Dies ist absolut entscheidend beim Weben und Drucken, wo in der Luft befindliche Fasern und chemische Nebel eine allgegenwärtige Gefahr darstellen, die durch abrasiven Verschleiß und Schmiermittelverlust zu vorzeitigem Lagerausfall führen.

Warum die 6603 AV/YA2 2RS speziell für Web- und Druckmaschinen

Web- und Druckmaschinen stellen eine besonders raue Umgebung für Lager dar:

1. Hohe Verschmutzung:

Weben: Ständige Entstehung von feinen Flusen, Staub und Fasern. Oft sind chemische Appreturmittel und Feuchtigkeit vorhanden.

Lösung: Die 2RS-Dichtungen bilden die erste Verteidigungslinie und verhindern physisch, dass diese Verunreinigungen in die empfindlichen inneren Komponenten des Lagers (Laufbahnen, Kugeln, Käfig) gelangen.

2. Vibrationen und Stoßbelastungen:

Weben: Schnelle Shuttle-Bewegungen (in traditionellen Webstühlen), Schlagkräfte, Schussbewegungen und Spannungsschwankungen verursachen erhebliche Vibrationen und intermittierende Stöße.

Druck: Rollenschläge, Rakelmesseroszillationen, Schwankungen der Substratspannung und schnelle Starts/Stopps verursachen Vibrationen und Stöße.

Lösung: Das Material AV/YA2 und die Wärmebehandlung sorgen für die erforderliche verbesserte Ermüdungsfestigkeit und Zähigkeit, um diesen dynamischen Belastungen standzuhalten, ohne dass Risse, Abplatzungen oder Brinelling auftreten, denen Standardlager schneller erliegen würden.

3. Hohe Drehzahlen und Dauerbetrieb:

Moderne Textilmaschinen arbeiten mit immer höheren Drehzahlen, um die Produktivität zu steigern. Unter diesen Bedingungen müssen die Lager rund um die Uhr reibungslos laufen und nur minimale Wärme entwickeln.

Lösung: Die Rille ist von Natur aus für hohe Drehzahlen geeignet. Das optimierte Material AV/YA2 gewährleistet Formstabilität und minimiert das Risiko thermischer Verformungen unter Last. Hochwertige, auf die Dichtungen und Betriebsbedingungen abgestimmte Fettfüllung reduziert Reibung und Verschleiß.

4. Moderate Belastungen mit hoher Komplexität:

Lager in diesen Maschinen sind häufig kombinierten Radialbelastungen (durch Riemenspannung, Rollengewicht, Getriebekräfte) und Axialbelastungen (durch Fluchtungsfehler, Schubkomponenten in Antrieben) ausgesetzt.

Lösung: Die Rillenkugellager (6603) sind für diese Lastkombinationen besonders geeignet. Die robuste Konstruktion mit AV/YA2 gewährleistet zuverlässige Langzeitbelastbarkeit.

5. Herausforderungen bei der Wartung:

Textilfabriken legen großen Wert auf die Verfügbarkeit ihrer Maschinen. Lager müssen zuverlässig sein und lange Wartungsintervalle haben. Häufige Nachschmierung ist an vielen Stellen möglicherweise nicht möglich oder wünschenswert.

Lösung: Die 2RS-Dichtungen halten die anfänglich hochwertige Fettfüllung über lange Zeiträume effektiv zurück, wodurch die Nachschmierintervalle erheblich verlängert werden oder sogar ein „lebenslanger” Betrieb an vielen Stellen innerhalb dieser Maschinen möglich ist. Die Langlebigkeit der AV/YA2 reduziert die Häufigkeit von Lageraustausch.

Zusammenfassung der wichtigsten Vorteile für Textil:

l  Hervorragender Schutz vor Verunreinigungen: 2RS-Dichtungen schützen vor Flusen, Staub, Tinte und Feuchtigkeit.

l  Überlegene Ermüdungslebensdauer und Haltbarkeit: Das Material AV/YA2 widersteht Vibrationen, Stößen und rauen Bedingungen weitaus besser als Standardlager.

l  Erhöhte Zuverlässigkeit und Betriebszeit: Geringere Ausfallraten bedeuten weniger Maschinenstillstandzeiten für Wartungsarbeiten.

l  Lange Schmierdauer: Die Dichtungen halten das Fett zurück und minimieren so den Wartungsaufwand.

l  Hohe Drehzahlfestigkeit: Geeignet für moderne, schnell laufende Maschinen.

l  Radiale und axiale Belastbarkeit: Vielseitig einsetzbar für verschiedene Einbaulagen und Belastungsarten.

Einsatzbereiche (typische Anwendungen):

l  Webmaschinen (Webstühle): Führungsrollen, Spannvorrichtungen, Abzugsvorrichtungen, Hilfswellen, Getriebeträger, Webschützen- oder Jacquardmechanismen.

l  Druckmaschinen (Rotations-, Flachbett-, Digitaldruck): Druckwalzen, Rasterwalzen, Plattenzylinder, Gummituchzylinder, Führungsrollen, Farbauftragswalzen, Rakelmesser-Oszillationsmechanismen, Spannungsregelwalzen, Hilfsantriebe.

l  Textilveredelungsmaschinen: Kalanderwalzen, Spannrahmen (Kettenführungen, Rollen), Mercerisierbereiche, Beschichtungswalzen.

Wichtige Hinweise:

l  Qualität ist entscheidend: Die Bezeichnung „AV/YA2” steht für ein Premium-Lager. Achten Sie darauf, dass Sie von renommierten Herstellern (SKF, FAG/INA, NSK, Timken, NTN usw.) beziehen, um sicherzustellen, dass die angegebenen Materialeigenschaften und die Wärmebehandlung eingehalten werden.

l  Korrekte Montage und Handhabung: Selbst das beste Lager fällt vorzeitig aus, wenn es bei der Montage beschädigt (Hammerschläge!), falsch ausgerichtet oder übermäßiger Vorspannung ausgesetzt wird. Verwenden Sie geeignete Werkzeuge und Techniken.

l  Richtige Schmierung: Die Dichtungen verlängern zwar die Lebensdauer des Schmierfetts, jedoch ist es unerlässlich, die richtige Art und Menge des hochwertigen Schmierfetts zu verwenden, das für die Betriebstemperatur und mögliche chemische Einflüsse geeignet ist.

l  Umgebungsbedingungen: Vergewissern Sie sich, dass der Betriebstemperaturbereich der Dichtungen (typischerweise NBR: -40 °C bis +120 °C) und das Lagermaterial für den jeweiligen Einsatzort geeignet sind.

Fazit: Mehr als nur ein Lager

Das 6603 AV/YA2 2RS Rillenkugellager ist nicht nur ein Standardbauteil, sondern eine präzisionsgefertigte Lösung, die für Langlebigkeit und Leistung in der anspruchsvollen Welt der Textilherstellung entwickelt wird

Die Kombination aus robuster Größe (6603), schmutzabweisenden Doppeldichtungen (2RS) und hochleistungsfähigem vakuumgasfreiem Stahl mit spezieller Wärmebehandlung (AV/YA2) macht dieses Lager einzigartig für den Einsatz in Web- und Druckmaschinen, die Vibrationen, Stößen, Verschmutzungen und Dauerbetrieb ausgesetzt sind. Durch das Verständnis über die Bedeutung der Bezeichnung und der maßgeschneiderten Vorteile können Wartungsingenieure und Maschinenkonstrukteure fundierte Entscheidungen treffen, die die Zuverlässigkeit der Anlagen maximieren, kostspielige Ausfallzeiten minimieren und einen reibungslosen, unterbrechungsfreien Ablauf der Stoff- und Druckproduktion gewährleisten.
