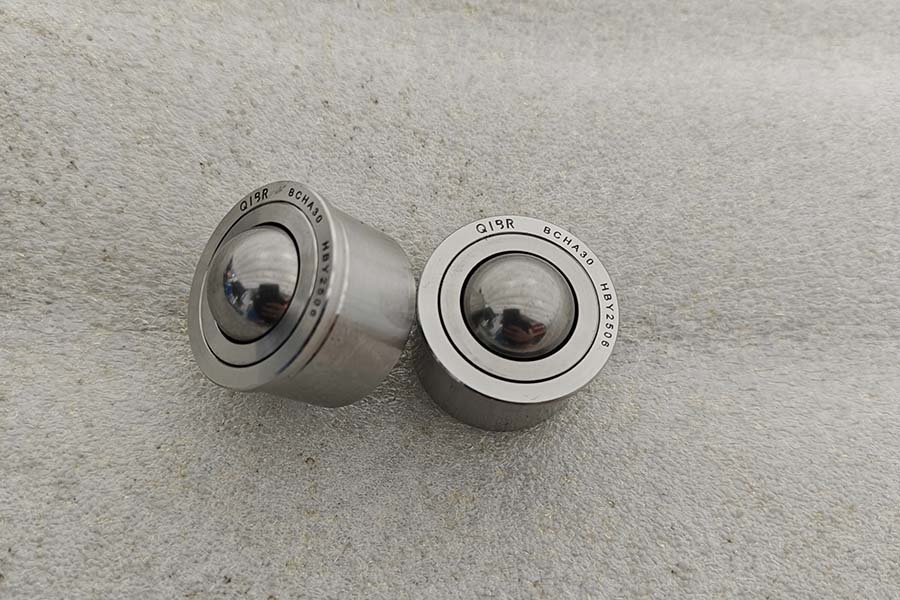

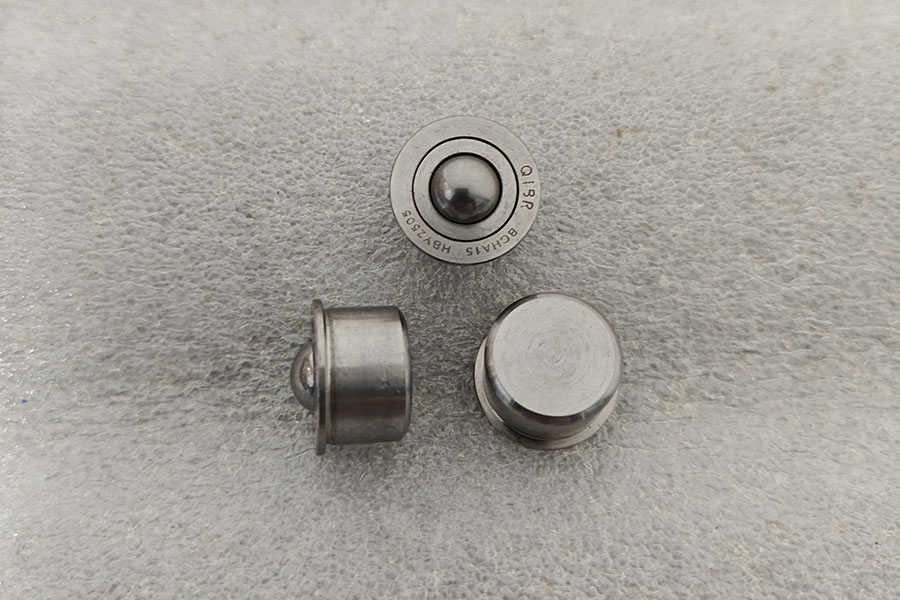

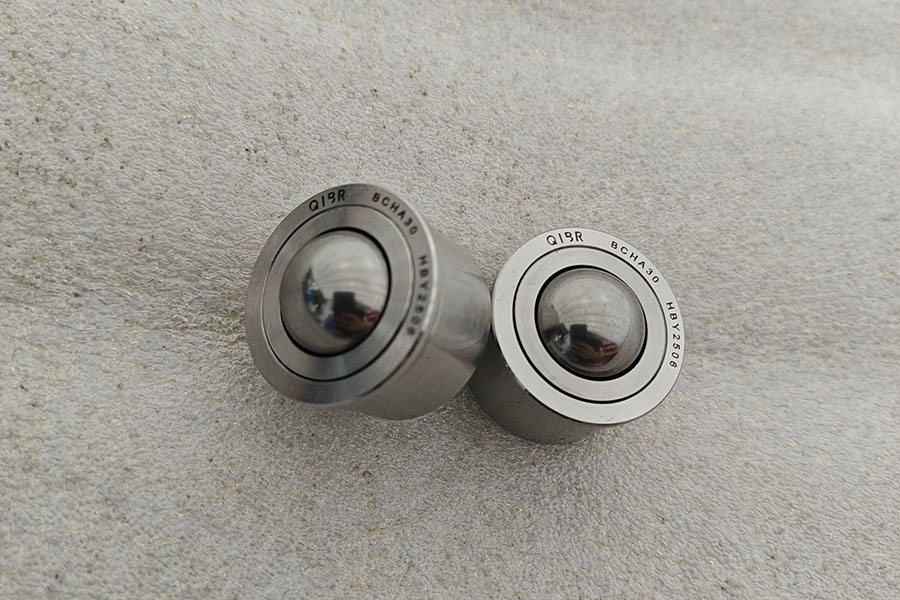

Was ist QIBR Universal-Kugellager?

In der modernen Industrie, wo Effizienz und reibungslose Abläufe oberste Priorität haben, spielt ein scheinbar einfaches Bauteil eine entscheidende, oft unterschätzte Rolle: das Universal-Kugellager, auch als Universalkugel bekannt. Dieses geniale Gerät ist weit mehr als nur ein Lager. Es ist der Dreh- und Angelpunkt, der mühelose, omnidirektionale Bewegungen in unzähligen Anwendungen ermöglicht, von den geschäftigen Hallen globaler Lagerhäuser bis hin zu den Präzisionsumgebungen automatisierter Fertigungsstraßen. Aber was genau verbirgt sich unter seiner unscheinbaren Oberfläche, das ihm eine so vielseitige Leistungsfähigkeit verleiht?

Mehr als einfache Drehung: Die Essenz der Omnidirektionalität

Im Gegensatz zu herkömmlichen Rollen- oder Kugellagern, die in erster Linie für lineare oder radiale Drehungen um eine feste Achse ausgelegt sind, wird das Universal-Kugellager für Bewegungsfreiheit auf einer Ebene entwickelt. Sein Hauptzweck besteht darin, darauf platzierte Objekte – sei es eine schwere Palette, ein empfindliches Werkstück oder ein Gepäckstück – mit minimalem Kraftaufwand reibungslos in jede Richtung über eine ebene Fläche gleiten zu lassen.

Diese grundlegende Eigenschaft, die omnidirektionale Bewegung, verwandelt den Materialtransport vom mühsamen, mehrstufigen Prozess in flüssige, intuitive Bewegung.

Die Konstruktion im Detail: Präzision in ihrer Einfachheit

Die Eleganz des Universal-Kugellagers liegt in seiner effektiven Konstruktion, die in der Regel aus zwei Schlüsselelementen besteht, die in einem robusten Gehäuse untergebracht sind:

1. Die Lastkugel: Dies ist die große, sichtbare Kugel, die häufig aus gehärtetem Stahl, Edelstahl oder technischen Polymeren besteht. Sie bildet den direkten Kontaktpunkt mit der darüber liegenden Last.

2. Die Stützkugeln: Unter der Lastkugel befindet sich in einer präzise gefertigten sphärischen Vertiefung ein Bett aus kleineren, frei drehbaren Kugeln. Diese kleineren Kugeln fungieren als Miniaturlager und reduzieren die Reibung der Hauptlastkugel erheblich.

Diese Konfiguration ist von entscheidender Bedeutung. Wenn eine Kraft in beliebiger horizontaler Richtung auf die Lastkugel wirkt, gleitet diese nicht, sondern rollt mühelos. Die Lastkugel dreht sich auf den kleineren Stützkugeln, die sich ihrerseits in ihrer Vertiefung drehen. Diese mehrschichtige Rollbewegung, die Gleitreibung durch Rollreibung ersetzt, ist das Geheimnis des bemerkenswert geringen Widerstands und des reibungslosen Betriebs der Einheit. Das Gehäuse, das üblicherweise aus Metall (Edelstahl oder Kohlenstoffstahl) oder hochfestem Kunststoff besteht, sorgt für strukturelle Integrität, schützt die inneren Komponenten und verfügt häufig über Befestigungslöcher (Gewinde- oder Durchgangslöcher) für die sichere Montage an Maschinen, Förderbändern oder Plattformen.

Materialwissenschaft: Leistung auf die Anforderungen zugeschnitten

Die Wahl der Materialien für die Kugeln und das Gehäuse ist von entscheidender Bedeutung und richtet sich nach den spezifischen Betriebsanforderungen:

l  Edelstahl (z. B. 440C, 304/316): Die erste Wahl für anspruchsvolle Umgebungen. Bietet ausgezeichnete Korrosionsbeständigkeit, hohe Tragfähigkeit, gute Verschleißeigenschaften und Eignung für die Lebensmittelverarbeitung, Pharmazeutika, Marine oder den Einsatz im Freien, wo Feuchtigkeit oder Chemikalien vorhanden sind. Wird häufig sowohl für Kugeln als auch für Gehäuse verwendet.

l  Kohlenstoffstahl (gehärtet und geschliffen): Bietet hervorragende Tragfähigkeit und Verschleißfestigkeit zu geringeren Kosten als Edelstahl. Ideal für industrielle Anwendungen mit hoher Belastung in trockenen oder kontrollierten Umgebungen. Erfordert Beschichtungen (z. B. Zink oder Chrom), wenn Korrosionsbeständigkeit erforderlich ist.

l  Technische Kunststoffe (z. B. Acetal/POM, Nylon, PEEK): Bieten inhärente Korrosionsbeständigkeit, geringes Gewicht, elektrische Isolierung, geräuscharmen Betrieb und Beständigkeit gegen bestimmte Chemikalien. Ideal für leichtere Lasten, Reinraumumgebungen (geringe Partikelbildung), Bereiche mit Lebensmittelkontakt oder Anwendungen, in denen Metall-auf-Metall-Kontakt unerwünscht ist. Die Tragfähigkeit ist im Allgemeinen geringer als bei Metalläquivalenten.

l  Spezialwerkstoffe: Für extreme Temperaturen (hoch oder niedrig), Ultrahochvakuum oder stark abrasive Umgebungen können spezielle Legierungen oder Keramiken verwendet werden, die jedoch weniger verbreitet sind.

Die überzeugenden Vorteile: Warum Universal-Kugellager dominieren

Das einzigartige Design bietet erhebliche betriebliche Vorteile:

1. Echte omnidirektionale Bewegung: Das entscheidende Merkmal. Objekte können mühelos in jede Richtung geschoben, gezogen oder gedreht werden, ohne dass die Lagereinheit selbst angehoben oder neu positioniert werden muss. Dies ermöglicht Manövrierfähigkeit und präzise Positionierung.

2. Außergewöhnlich geringe Reibung: Die rollen kugeln minimieren den Widerstand weit unter den Wert von Gleitflächen oder sogar vieler anderer Lagertypen. Dies führt direkt zu Verringerung des Bedienungsaufwands, geringerem Energieverbrauch für angetriebene Systeme und ruhigerer Bewegung für empfindliche Güter.

3. Hohe Tragfähigkeit bei kompakter Bauweise: Trotz ihrer relativ geringen Größe sind diese Einheiten für erhebliche statische und dynamische Belastungen ausgelegt. Durch die Verteilung der Last auf mehrere Stützkugeln können selbst kompakte Einheiten erhebliche Gewichte tragen.

4. Langlebigkeit und lange Lebensdauer: Universal-Kugellager sind aus verschleißfesten Materialien gefertigt. Sie haben hervorragende Langlebigkeit, insbesondere wenn sie ordnungsgemäß gewartet und für die richtige Belastung und Umgebung ausgewählt werden. Abgedichtete Varianten schützen die inneren Komponenten vor Staub und Schmutz.

5. Vielseitigkeit und einfache Integration: Sie sind in einer Vielzahl von Größen (Durchmesser von weniger als einem Zoll bis zu mehreren Zoll), Tragfähigkeiten und Materialien erhältlich und lassen sich durch Befestigungsvorrichtungen relativ einfach in neue Konstruktionen integrieren oder in bestehende Systeme nachrüsten.

6. Geringer Wartungsaufwand: Abgedichtete Einheiten erfordern während ihrer Lebensdauer oft nur wenig bis gar keine Schmierung, insbesondere solche auf Polymerbasis. Metalleinheiten müssen je nach Umgebung und Betriebszyklus möglicherweise regelmäßig geschmiert werden.

Allgegenwärtige Anwendungen: Wo Omnidirektionalität Branchen verändert

Die praktischen Anwendungen von Universal-Kugellagern sind vielfältig und werden ständig erweitert:

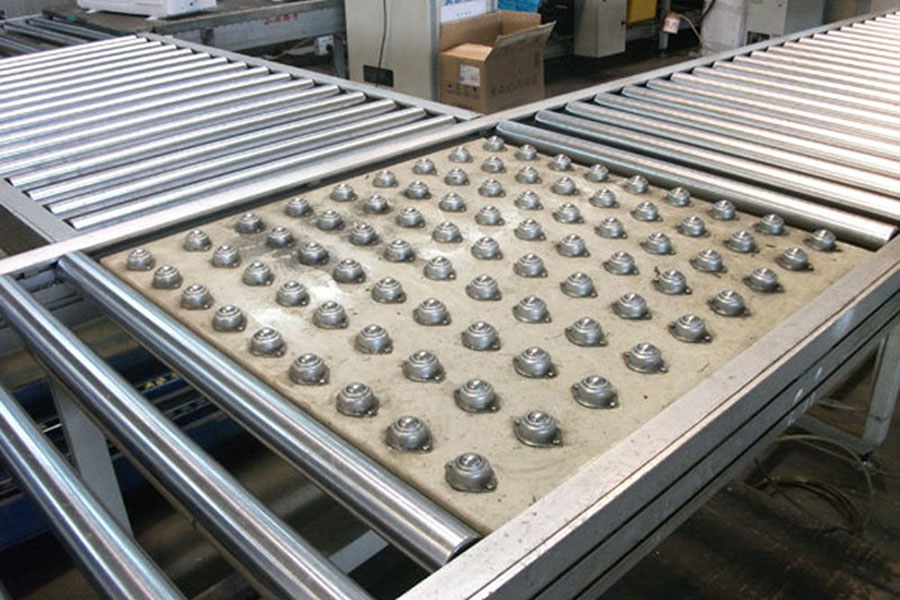

l  Materialtransport und Logistik: Das Herzstück von Förderbandübergängen, an denen Pakete, Behälter und Paletten mühelos die Richtung wechseln können. Unverzichtbar für Schwerkraftförderer, angetriebene Rollenförderer, Drehtische, Sortiersysteme und Laderampen.

l  Lagerhaltung und Distributionszentren: Ermöglichen die manuelle Handhabung schwerer Paletten mit Palettenhubwagen über Böden oder Übergabestationen. Einsatz in Kommissionierstationen.

l  Flughäfen und Paketzentren: Kritische Komponenten in Gepäckfördersystemen (BHS) für den reibungslosen Transfer von Gepäckstücken zwischen Förderbändern und Kontrollgeräten. Unverzichtbar für Hochgeschwindigkeits-Paketsortieranlagen.

l  Fertigung und Montage: Erleichtern die präzise Positionierung von schweren Werkstücken, Vorrichtungen und Werkzeugen an Fertigungsstraßen, Bearbeitungszentren (Rundschalttische), Schweißvorrichtungen und Prüfstationen. Verwendung in Peripheriegeräten für Roboterarbeitszellen.

l  Automobilindustrie: Einsatz in Fertigungsstraßen zur Positionierung von Fahrzeugkarosserien und -komponenten, in Lackierereien und in Prüfgeräten.

l  Druck- und Verpackungsmaschinen: Zum Führen und Positionieren von Papierrollen, Kartons und Fertigprodukten durch komplexe Maschinenbahnen.

l  Möbel und Displays: In drehbaren Ausstellungsständern, hochbelastbaren Schubladen und beweglichen Regaleinheiten.

l  Luft- und Raumfahrt sowie Verteidigung: Einsatz in der Spezial-Materialhandhabung für große Komponenten und in Bodenausrüstungen.

l  Medizin- und Laborgeräte: Ermöglichen die reibungslose und präzise Bewegung von Wagen, Diagnosegeräten und Komponenten in Reinräumen (häufig unter Verwendung von Kunststoffkomponenten).

Fazit: Der stille Wegbereiter moderner Bewegung

Das Universal-Kugellager ist zwar oft unter den Lasten, die es trägt, verborgen, aber es ist ein grundlegender Wegbereiter für moderne industrielle Effizienz und Ergonomie. Seine Fähigkeit, nahezu reibungslose Bewegungen in alle Richtungen zu ermöglichen, löst unzählige Herausforderungen im Materialtransport, rationalisiert Abläufe, reduziert die körperliche Belastung und beschleunigt Arbeitsabläufe in einer atemberaubenden Vielzahl von Branchen. Von der Sicherstellung, dass Ihr Gepäck am Flughafenband ankommt, bis hin zur präzisen Montage komplexer Maschinen – dieses vielseitige Bauteil beweist, dass manchmal die einfachsten technischen Lösungen die tiefgreifendsten und weitreichendsten Auswirkungen haben. Sein langlebiges Design und die kontinuierliche Weiterentwicklung der Materialien sorgen dafür, dass es auch in den kommenden Jahrzehnten ein unverzichtbarer Leistungsträger in der sich ständig verändernden Welt der Industrie und Logistik bleiben wird.
