30219 Kegelrollenlager – Aufbau, Leistung und Anwendungsbereiche

Als wichtige Komponente in mechanischen Antriebssystemen sind Kegelrollenlager weithin für ihre Fähigkeit bekannt, kombinierte Radial- und Axialbelastungen aufzunehmen. Unter ihnen sticht das Lager 30219 als repräsentatives Produkt der metrischen Kegelrollenlager der Serie 30000 hervor und spielt eine unverzichtbare Rolle in verschiedenen industriellen Schwerlastanwendungen. Dieser Artikel befasst sich mit den strukturellen Eigenschaften, den wichtigsten Parametern, den Leistungsvorteilen, den Anwendungsbereichen und der ordnungsgemäßen Wartung des 30219 und bietet Fachleuten und Interessierten einen umfassenden Überblick.

1. Kernstrukturgestaltung und Maßparameter

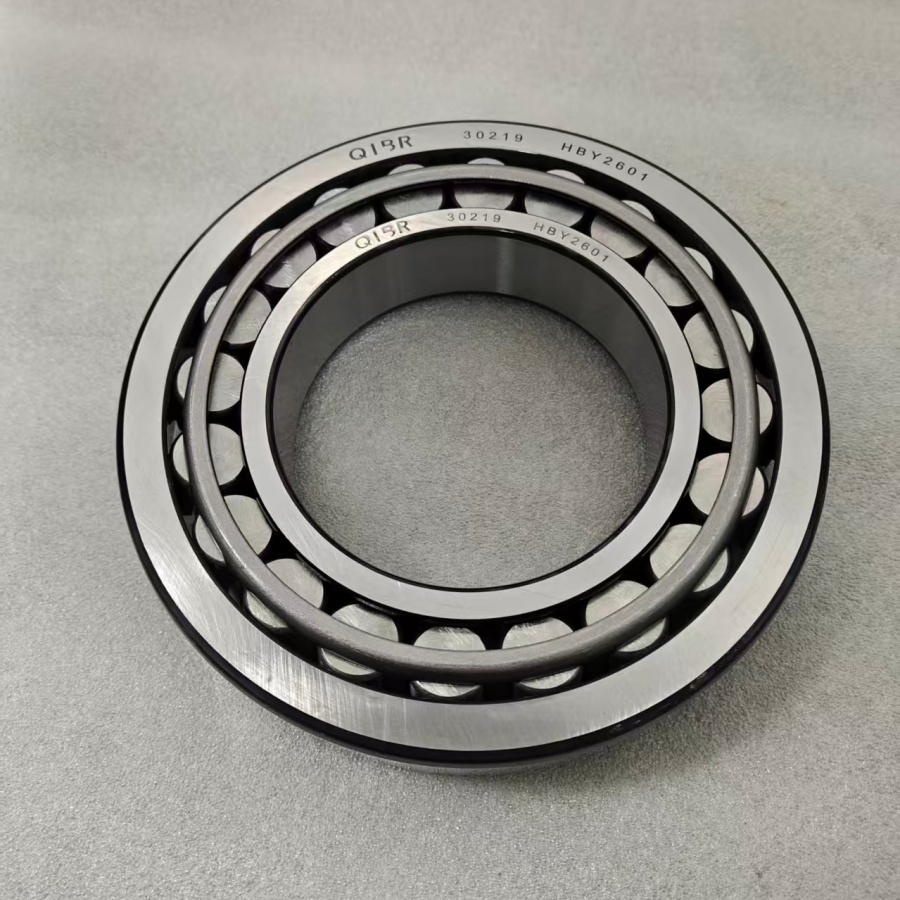

Das Lager 30219 verfügt über einreihige Kegelrollen, die ein typisches Design für die Ausgewogenheit zwischen Tragfähigkeit und Betriebsstabilität darstellt. Zu seinen Kernkomponenten gehören Innenring (Cone), Außenring (Cup), Kegelrollen und ein gepresster Stahlkäfig. Die konische Konstruktion der Rollen und Laufbahnen sorgt für eine gleichmäßige Lastverteilung über die Kontaktflächen, minimiert lokale Spannungskonzentrationen und verlängert die Lebensdauer.

Hinsichtlich der Maßparameter entspricht das Lager 30219 standardisierten metrischen Spezifikationen, wobei es aufgrund von Konstruktionsanpassungen geringfügige Abweichungen zwischen verschiedenen Herstellern (z. B. SKF, NTN, LHZ) gibt. Der Standardbohrungsdurchmesser beträgt 95 mm, der Außendurchmesser 170 mm und die Gesamtbreite reicht von 32 mm bis 34,5 mm.

Insbesondere beträgt die Innenringbreite 32 mm und die Außenringbreite 27 mm, mit zylindrischer Bohrung und präziser Toleranzkontrolle (Bohrungsdurchmessertoleranz: -0,020 mm bis 0,000 mm). Der Wellenradius beträgt 2,5 mm und der Gehäuseradius 2 mm.

2. Materialauswahl und Leistungsvorteile

Die Materialqualität ist ein entscheidender Faktor für die Leistung des 30219. Sowohl die Innen-/Außenringe als auch die Rollen bestehen aus 52100-Kohlenstoffstahl, einem hochwertigen legierten Stahl, der für seine hervorragende Härte, Verschleißfestigkeit und Ermüdungsfestigkeit nach der Wärmebehandlung bekannt ist. Der gepresste Stahlkäfig bietet zuverlässige Führung für die Rollen und gewährleistet stabile Drehung auch unter hohen Belastungen, während gleichzeitig ein geringes Gewicht und Kosteneffizienz gegeben sind.

Das Lager 30219 weist bemerkenswerte Tragfähigkeit auf, mit dynamischer Radialtragfähigkeit von 226 kN und statischer Radialtragfähigkeit von 290 kN. Durch seine konische Struktur hält es nicht nur radialen Belastungen stand, sondern auch erheblichen einseitigen axialen Belastungen, wodurch es für Anlagen geeignet ist, die kombinierten Belastungen ausgesetzt sind. Darüber hinaus reduziert das optimierte Kontaktwinkeldesign die Reibung während des Betriebs und trägt so zu einem geringen Energieverbrauch und einer langen Lebensdauer bei. Es arbeitet in einem breiten Temperaturbereich von -40 °C bis 121 °C und passt sich somit an verschiedene raue Arbeitsumgebungen an.

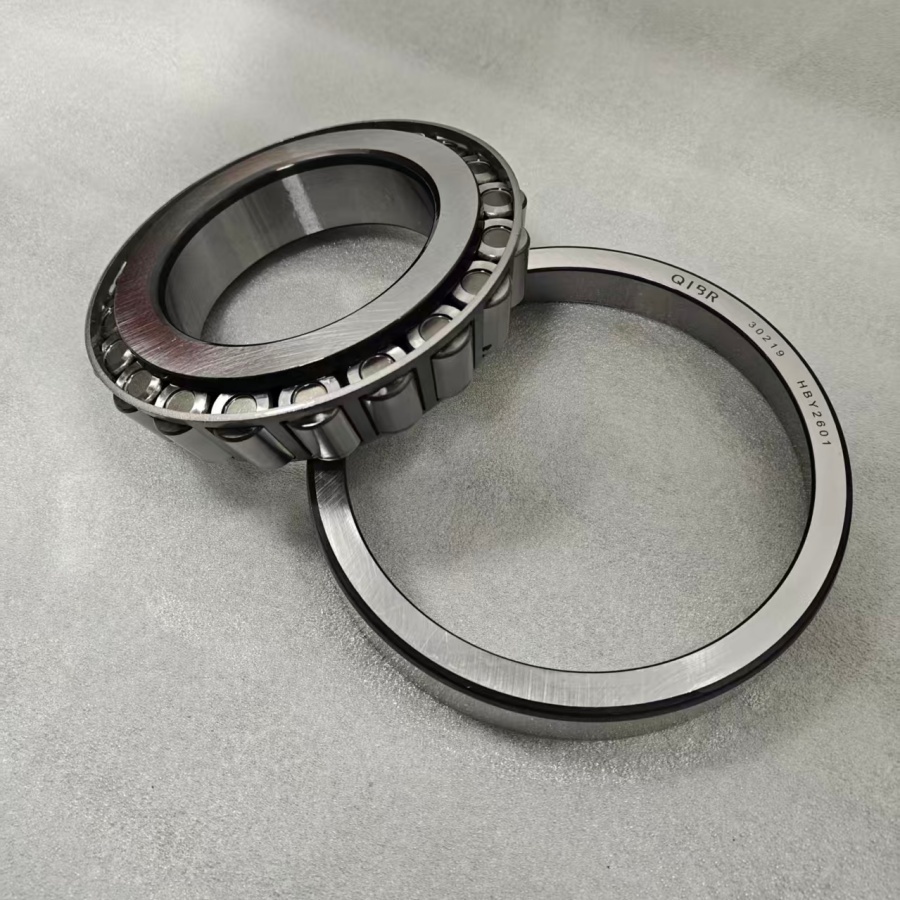

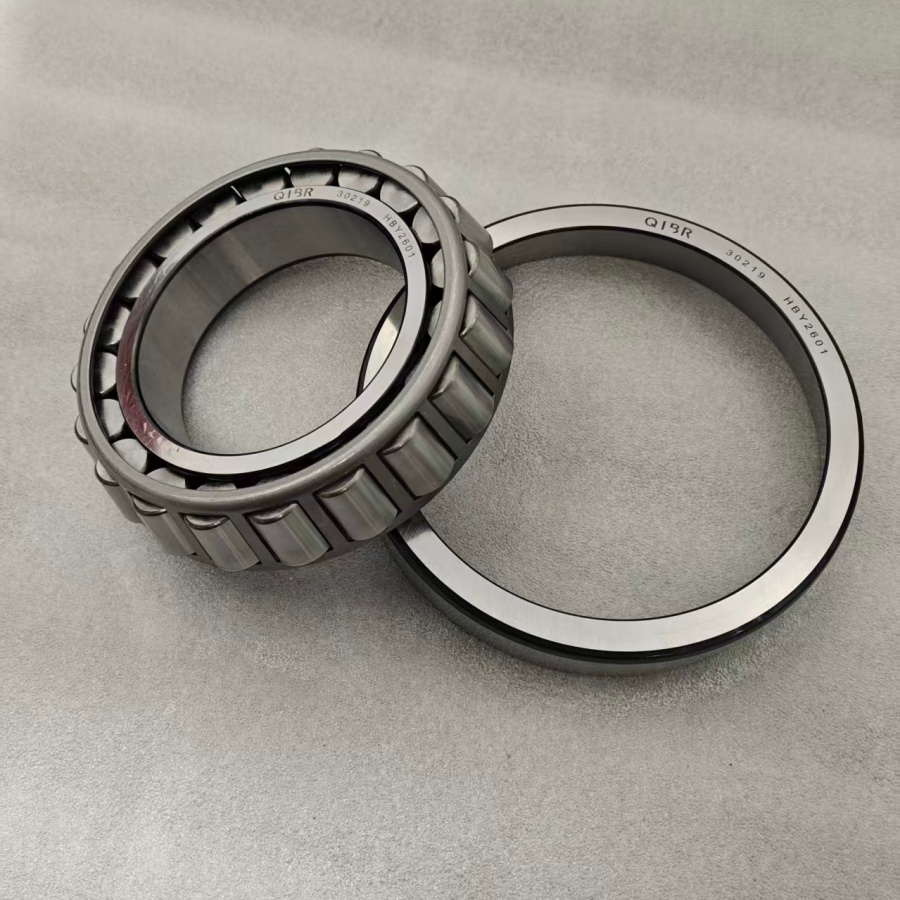

Ein weiterer bemerkenswerter Vorteil ist sein trennbares Design – die Rollrnkranz (einschließlich Rollen und Käfig) kann vom Außenring getrennt werden. Diese Eigenschaft vereinfacht die Montage, Demontage und Wartung und reduziert die Ausfallzeiten für die Überholung von Geräten. Darüber hinaus kann durch die Kombination von zwei 30219-Lagern die Vorspannung erzielt werden, was die Steifigkeit und Präzision in hochpräzisen Anwendungen verbessert.

3. Typische Anwendungsbereiche

Aufgrund seiner hervorragenden Tragfähigkeit und Vielseitigkeit wird das Lager 30219 in vielen Branchen eingesetzt. In der Bergbau- und Bauindustrie wird es in Brechern, Baggern und Fördersystemen installiert, wo es schweren Belastungen und starken Vibrationen ausgesetzt ist. In Forstmaschinen wie Erntemaschinen und Skiddern passt es sich rauen Außenbedingungen wie Staub und Temperaturschwankungen an.

Das Lager spielt auch eine wichtige Rolle in industriellen Verarbeitungsanlagen. Es wird in Zentrifugen, Separatoren und Destillationsgeräten in der chemischen und pharmazeutischen Industrie eingesetzt und gewährleistet einen stabilen Betrieb unter korrosiven oder hohen Temperaturbedingungen. In der Textilindustrie wird es in Spinn- und Webmaschinen eingesetzt, wo seine geringe Reibung und zuverlässige Schmierleistung die Überhitzung verhindern und die Lebensdauer der Anlagen verlängern. Darüber hinaus findet es Anwendung in Automobilgetrieben, Landmaschinen und Luftzerlegungsanlagen und beweist damit seine breite Anpassungsfähigkeit.

4. Richtlinien für Installation, Wartung und Lagerung

Die ordnungsgemäße Installation und Wartung sind unerlässlich, um die Leistung und Lebensdauer des Lagers 30219 zu maximieren.

Während der Installation muss der Arbeitsbereich sauber sein, um die Verunreinigung durch Staub oder Fremdkörper zu vermeiden. Die Welle und das Lagergehäuse sollten gereinigt werden, um Grate und Rost zu entferne. Bei Presspassungen kann der Innenring mit Ölbad oder Induktionsheizung auf 80-120 °C erhitzt werden, um die Montage zu erleichtern und direkte Stöße zu vermeiden, die die Laufbahnen beschädigen könnten.

Die Schmierung ist für das Lager 30219 von entscheidender Bedeutung, da es nicht vorgeschmiert ist. Für die meisten Anwendungen wird die Fettschmierung empfohlen, wobei die Füllmenge 30 % bis 50 % des Innenraums betragen sollte. Es ist wichtig, dasselbe Fett zu verwenden und das Mischen verschiedener Marken zu vermeiden. Während des Betriebs sollte die Lagertemperatur überwacht werden, wobei die normale Betriebstemperatur 70 °C nicht überschreiten sollte.

Ungewöhnliche Erwärmung kann auf unzureichende Schmierung oder Überlastung hinweisen. Regelmäßige Schwingungs- und Geräuscherkennung kann dabei helfen, potenzielle Probleme wie Schäden an den Laufbahnen oder das Eindringen von Verunreinigungen zu erkennen. Für die Lagerung und den Transport sollte das Lager 30219 in der trockenen Umgebung mit der relativen Luftfeuchtigkeit von unter 65 % und fern von sauren und alkalischen Substanzen aufbewahrt werden. Die originale Rostschutzverpackung sollte beibehalten werden, und für langfristige Lagerung sind zusätzliches Rostschutzöl und Versiegelung erforderlich. Große Lager wie das 30219 sollten vertikal gelagert werden, um Verformungen zu vermeiden.

5. Fazit

Das Kegelrollenlager 30219 vereint robuste Konstruktion, hochwertige Materialien und hervorragende Leistung und ist damit die bevorzugte Wahl für industrielle Schwerlastanwendungen. Seine ausgewogene Tragfähigkeit, trennbare Struktur und breite Temperaturanpassungsfähigkeit erfüllen die Kernanforderungen des Maschinenbetriebs in rauen Umgebungen. Durch die Einhaltung standardisierter Installations-, Wartungs- und Lagerungsvorschriften können Anwender die Lebensdauer des Lagers erheblich verlängern und die Zuverlässigkeit der Anlagen gewährleisten.

Mit dem Fortschritt der Industrietechnologie wird das Lager 30219 durch Material- und Fertigungsverbesserungen weiterentwickelt, wodurch seine Leistung noch gesteigert wird. Ob im Bergbau, in der chemischen Verarbeitung oder in der Textilproduktion – es bleibt eine wichtige Komponente, die einen effizienten und stabilen mechanischen Betrieb unterstützt.
