Anwendungen von zweireihigen Schrägkugellagern

In letzter Zeit gab es viele Anfragen zur Anwendung von Schrägkugellagern und zweireihigen Schrägkugellagern sowie zu ihren jeweiligen Vorteilen. Nachfolgend finden Sie eine detaillierte Erklärung.

Zusammenhang mit Befestigungsmethoden für Kugelumlaufspindeln

Viele Menschen bringen dies mit den Befestigungsmethoden von Kugelgewindetrieben in Verbindung. Der Kugelgewindetrieb bezieht sich auf zwei parallele Lager, die Schrägkugellager sind und auf dem Kugelgewindetrieb-Befestigungssitz installiert werden. Im Vergleich zu Rillenkugellagern zeichnen sich Schrägkugellager durch ihre Fähigkeit aus, Axialkräfte in einer Richtung aufzunehmen. Aufgrund ihrer einzigartigen Kraftübertragungseigenschaften müssen sie jedoch in der Regel paarweise – entweder X-Anordnung oder O-Anordnung– eingebaut werden. Durch den Einbau einreihiger Schrägkugellager mit entgegengesetzten Kontaktwinkeln können sie Axialkräfte in beiden Richtungen aufnehmen. Die Verwendung eines einzelnen Lagers würde zur Verschlechterung der Präzision und zur leichten Beschädigung führen, wenn die Kugelgewindespindel einer Axialkraft in entgegengesetzter Richtung ausgesetzt ist. Daher sind in solchen Fällen in der Regel zwei Schrägkugellager erforderlich.

Vorteile von zweireihigen Schrägkugellagern

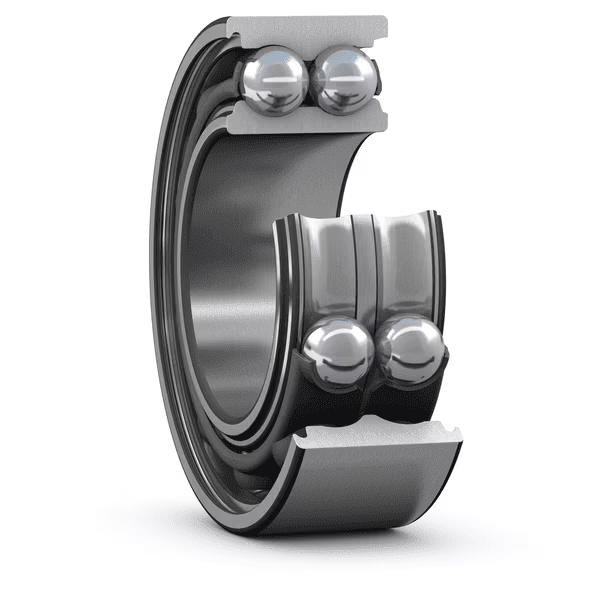

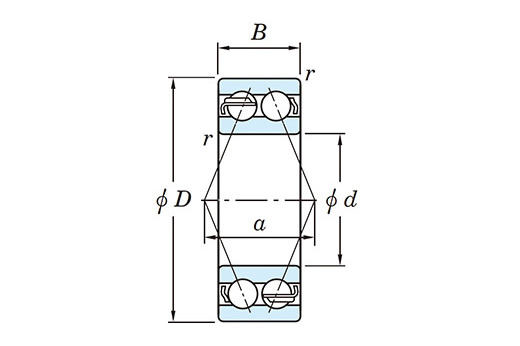

In anderen Szenarien kann ein einziges zweireihiges Schrägkugellager ausreichen. Diese Ausführung integriert zwei Schrägkugellager Rücken an Rücken in denselben Ring. Im Querschnitt besteht es im Wesentlichen aus zwei einzelnen Schrägkugellagern. Sein Hauptvorteil ist die geringere Breite im Vergleich zu zwei einreihigen Lagern, was Platz spart und Montage vereinfacht – funktional entspricht es einem Paar einreihiger Lager in O-Anordnung.

Zweireihige Schrägkugellager können als belastete Lager auch in X-Anordnung für spezifische Anwendungen eingesetzt werden und bieten flexible Lösungen für unterschiedliche Belastungsanforderungen.

Für weitere Informationen wenden Sie sich bitte an QIBR.
