Eigenschaften und Anwendungen von Präzisions-Zylinderrollenlagern

Präzisions-Zylinderrollenlager zeichnen sich durch hohe radiale Tragfähigkeit, hohe Steifigkeit, hohe Präzision und hervorragende Hochgeschwindigkeitsleistung aus. Sie werden häufig in Anwendungen eingesetzt, die hohe Drehgenauigkeit und Stabilität erfordern, wie z. B. Werkzeugmaschinenspindeln, Präzisionsgetriebe und Luft- und Raumfahrtanwendungen. Nachfolgend finden Sie detaillierte Erläuterungen zu zwei Aspekten:

Kernmerkmale

1. Hohe radiale Tragfähigkeit: Die Rollen stehen in Linienkontakt mit den Laufbahnen, was zur großen Kontaktfläche führt (3-5 Mal so groß wie bei Rillenkugellagern).

Die radiale dynamische Nennbelastung kann um mehr als 40 % erhöht werden, wodurch sie schweren Belastungen und Stoßbelastungen standhalten und für Arbeitsbedingungen geeignet sind, die von Radialkräften dominiert werden. Einige Modelle von Präzisionszylinderrollenlagern (z. B. die NN-Serie) können geringe Axialbelastung aufnehmen.

2. Hohe Steifigkeit und Präzision: Hergestellt mit hohen Toleranzklassen (üblicherweise P4, SP, UP), mit minimalem Rundlauf und minimalen geometrischen Fehlern; mehrreihige Ausführungen (wie die zweireihige NN-Serie) können die Steifigkeit durch Vorspannung weiter verbessern, Verformungen unter Schnittkräften oder Belastungen reduzieren und Positioniergenauigkeit im Mikrometerbereich gewährleisten.

3. Hohe Geschwindigkeit, geringe Reibung und geringe Wärmeentwicklung: Die optimierte Rollengeometrie und Käfigstruktur (z. B. Messing, PEEK) reduzieren Reibung und Verformung durch Zentrifugalkräfte; das fortschrittliche Schmierdesign bildet einen stabilen Ölfilm, und einige Präzisions-Zylinderrollenlager haben einen dmN-Wert von bis zu 2,2 Millionen, was sie für Hochgeschwindigkeitsspindeln und andere Szenarien geeignet macht.

4. Trennbarkeit und einfache Wartung: Die meisten Innen- und Außenringe sind trennbar, was die Montage, Demontage und Inspektion erleichtert. Einige verfügen über konische Bohrungen (z. B. die Serie NN 30), mit denen das Spiel oder die Vorspannung genau eingestellt werden kann, um unterschiedlichen Arbeitsbedingungen gerecht zu werden.

5. Geringe Vibrationen und Geräusche: Durch präzise Fertigung und optimiertes Käfigdesign reduzieren Präzisions-Zylinderrollenlager den Rollenschlupf und die dynamische Unwucht und gewährleisten einen stabilen Betrieb mit geringen Geräusch- und Vibrationswerte.

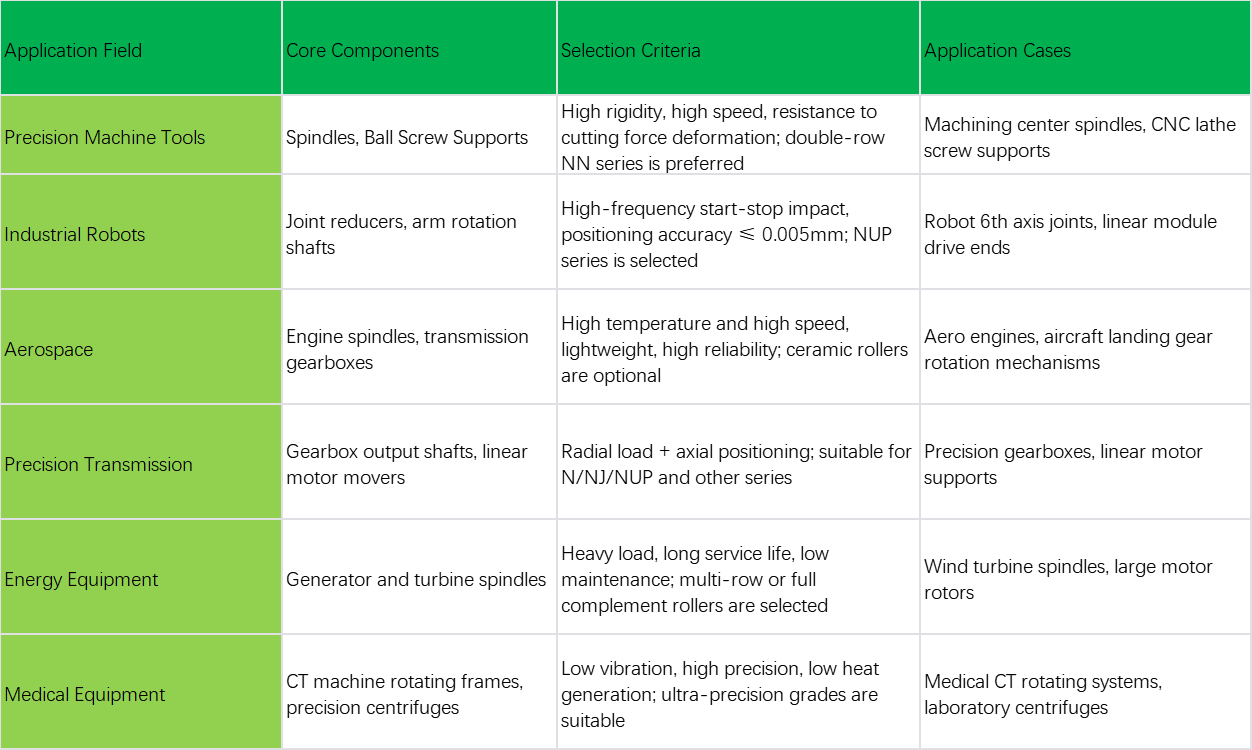

Typische Anwendungen

Auswahl- und Anwendungsempfehlungen

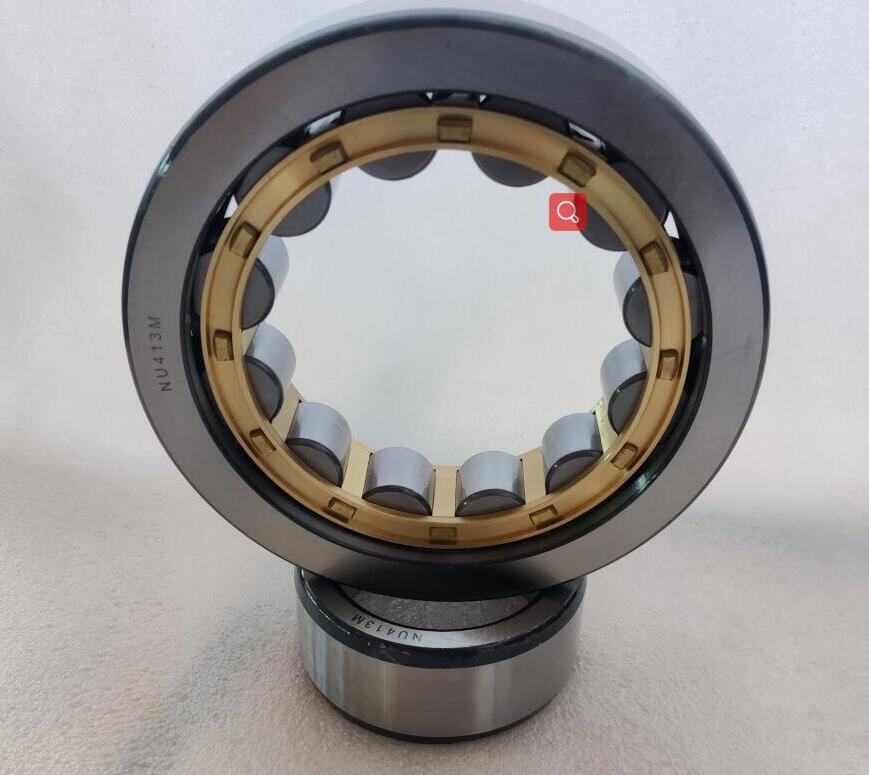

1. Reine radiale Schwerlast + hohe Drehzahl: Wählen Sie einreihige Präzisions-Zylinderrollenlager der Serien N/NU, wobei Sie sich auf das Käfigmaterial und die Schmierstoffabstimmung konzentrieren sollten.

2. Radiale Schwerlast + hohe Steifigkeit + Positionierung: Wählen Sie zweireihige Lager der Serien NN/NNU, die mit Vorspannung verwendet werden.

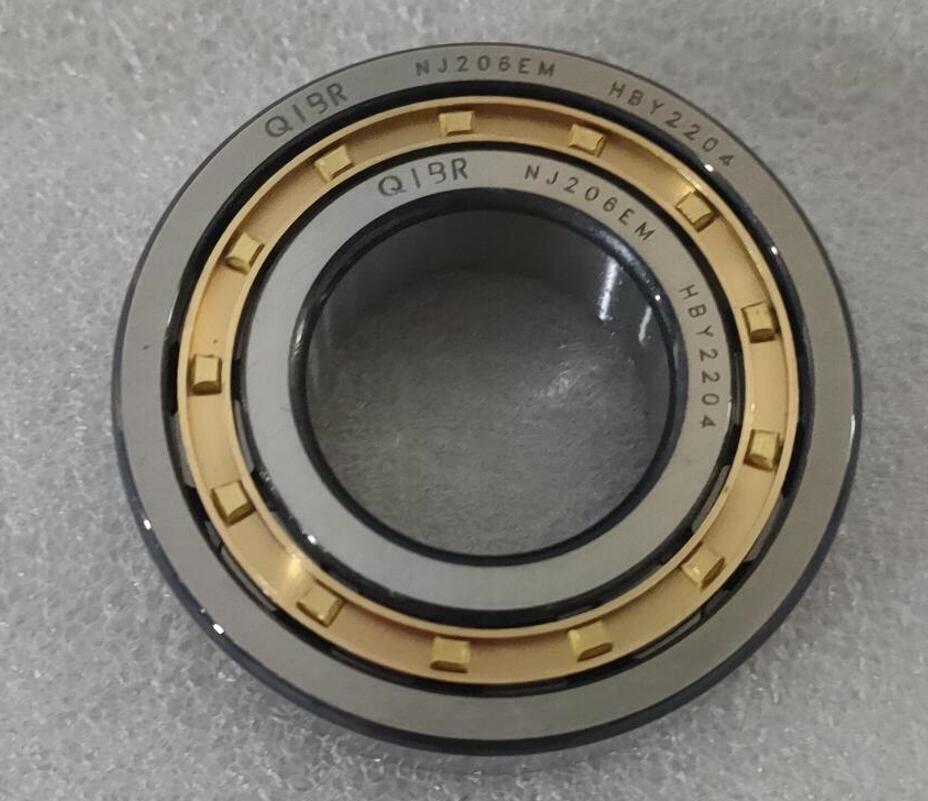

3. Radialdominiert + geringe axiale Positionierung: Wählen Sie Lager der Serien NJ/NUP (mit Borden + Unterlegscheiben).

4. Hohe Drehzahl und hohe Präzision: Bevorzugen Sie Keramikrollen, PEEK-Käfige und Ölnebelschmierung.
