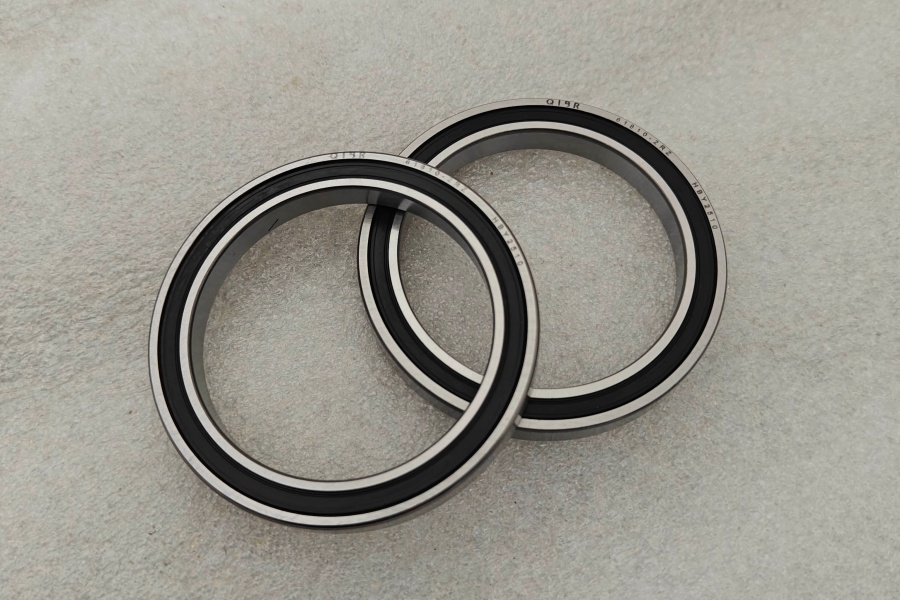

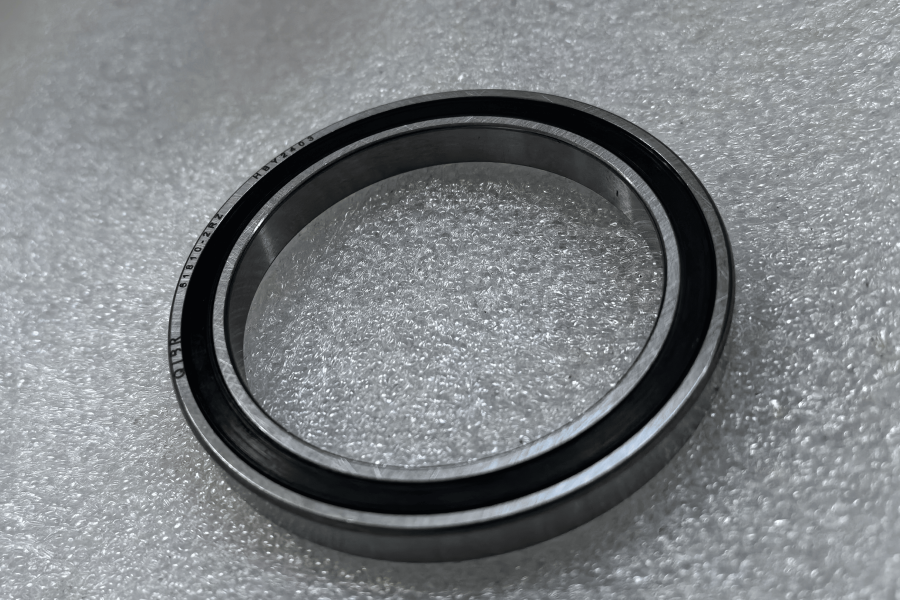

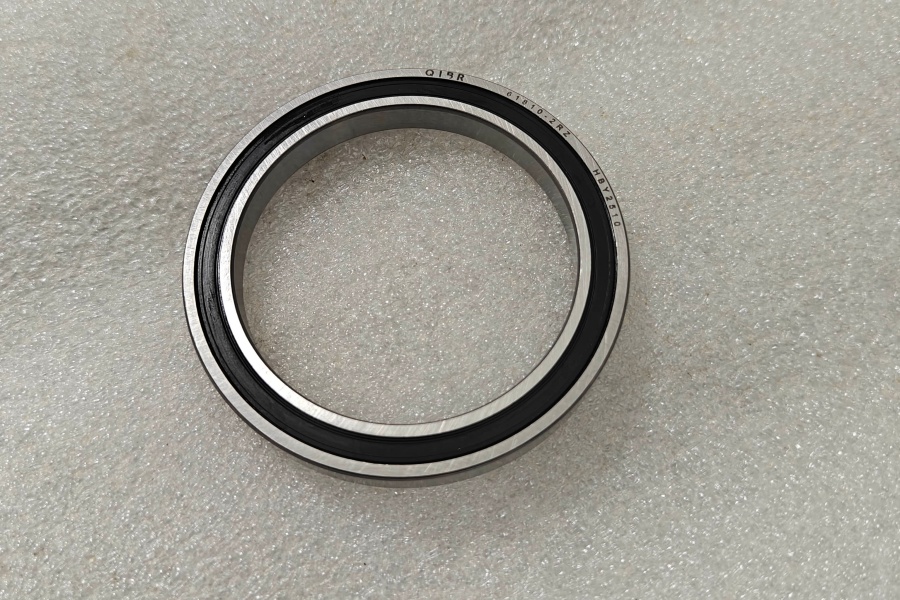

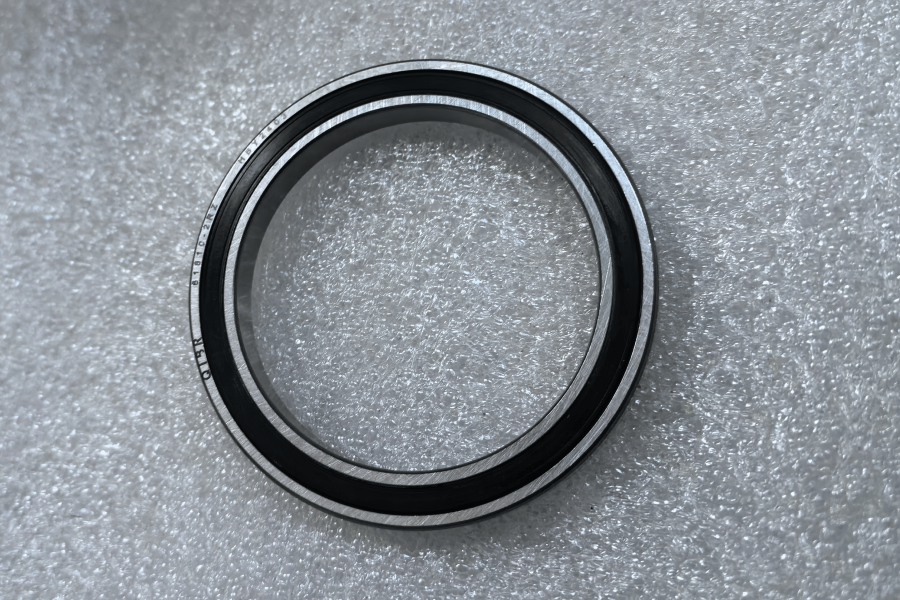

Rillenkugellager 61810 2RZ: Ein vielseitiges Arbeitstier für Präzisionsanwendungen

Rillenkugellager sind der am häufigsten verwendete Lagertyp in der Industrie und werden für ihre Einfachheit, Zuverlässigkeit und Anpassungsfähigkeit an unterschiedliche Betriebsbedingungen geschätzt. Innerhalb dieser Kategorie ist das Modell 61810 2RZ eine hervorragende Wahl für Anwendungen, die hohe Geschwindigkeit, geringe Reibung und wirksamen Schutz vor Verunreinigungen erfordern. Dieses Lager wird mit präziser Technik entwickelt und auf strenge Industriestandards zugeschnitten. Es bietet ein ausgewogenes Verhältnis zwischen Leistung, Haltbarkeit und Kosteneffizienz und ist damit in Branchen wie dem Maschinenbau und der Luft- und Raumfahrt unverzichtbar. Dieser Artikel befasst sich mit den wichtigsten Merkmalen, Spezifikationen, Funktionsprinzipien, Anwendungen und der Wartung des Rillenkugellagers 61810 2RZ und beleuchtet, warum es nach wie vor eine bevorzugte Komponente für Ingenieure und Hersteller weltweit ist.

I. Grundlegende Spezifikationen und Konstruktionsgrundlagen

Die Modellnummer 61810 2RZ leitet sich aus der standardisierten Lagernomenklatur ab, die wichtige Konstruktionsmerkmale kodiert. Die Vorwahl „6“ kennzeichnet es als Rillenkugellager, die häufigste Lagerkategorie aufgrund ihrer Fähigkeit, sowohl radiale als auch axiale Belastungen (in beide Richtungen) aufzunehmen. Die „18“ steht für die Serie „18“, eine Untergruppe dünnwandiger Rillenkugellager, die sich durch einen kleinen Querschnitt auszeichnen und sich ideal für Anwendungen mit begrenztem Platzangebot eignen. Die „10“ gibt den Bohrungsdurchmesser an, der 50 Millimetern entspricht (eine kritische Abmessung für die Wellenmontage). Das Nachsatzzeichen „2RZ“ gibt die Dichtungskonfiguration an: beidseitige (2) berührungslose Gummidichtungen (RZ), die mit Fett vorgeschmiert sind.

Die wichtigsten Maßparameter des 61810 2RZ entsprechen den ISO-Normen (ISO 3408) und gewährleisten die Austauschbarkeit zwischen verschiedenen Herstellern. Das Lager hat einen Außendurchmesser von 65 Millimetern, eine Breite von 7 Millimetern und einen Bohrungsdurchmesser von 50 Millimetern, wodurch ein kompaktes Profil entsteht, das auch in beengte Baugruppen passt. Sein radiales Lagerspiel entspricht in der Regel der Klasse C3 als Standard, es sind jedoch auch andere Spielklassen (z. B. C2, C4) für spezielle Temperatur- oder Belastungsanforderungen erhältlich. Die Präzisionsklassen reichen von P0 (Standardpräzision) bis P5 oder P6 für hochpräzise Anwendungen, wobei die geometrischen Toleranzen streng kontrolliert werden.

II. Strukturelle Merkmale und Materialzusammensetzung

1. Kernkomponenten

61810 2RZ besteht aus vier Hauptkomponenten, die jeweils für optimale Leistung ausgelegt sind:

l  Innen- und Außenringe: Diese Ringe werden aus hochgekohltem Chrom-Wälzlagerstahl (GCr15, entspricht AISI 52100) hergestellt und verfügen über präzisionsgeschliffene Laufbahnen mit einem tiefen Rillenprofil. Das Material bietet außergewöhnliche Härte (HRC 60–64 nach der Wärmebehandlung), Verschleißfestigkeit und Dauerfestigkeit, wodurch das Lager wiederholten Lastzyklen standhalten kann.

l  Wälzkörper: In der Regel 10–12 sphärische Stahlkugeln (GCr15 oder Keramik, je nach Anwendung), die auf Hochglanz poliert sind, um die Reibung zu verringern und Oberflächenbeschädigungen zu vermeiden. Keramikkugeln (z. B. Siliziumnitrid) sind eine optionale Aufrüstung für Hochgeschwindigkeits- oder korrosive Umgebungen und haben geringere Dichte und höhere Temperaturbeständigkeit.

l  Käfig: Ein nicht trennbares Bauteil, das die Wälzkörper trennt und führt, Kollisionen verhindert. Das Standardmaterial für Käfige ist Phenolharz (glasfaserverstärkt), das Festigkeit, geringe Reibung und Kompatibilität mit Fettschmierung in Einklang bringt. Für Hochtemperatur- oder Schwerlastanwendungen sind Messingkäfige erhältlich.

l  Dichtungsschild (2RZ): Doppelseitige Gummidichtungen (in der Regel Nitrilkautschuk NBR oder Fluorkautschuk FKM), die am Außenring angebracht sind und einen geringen Abstand zum Innenring haben, um einen Kontakt zu vermeiden. Diese berührungslose Konstruktion minimiert die Reibung und verhindert gleichzeitig das Eindringen von Staub, Schmutz und Feuchtigkeit in das Lagerinnere. Die Dichtungen sind mit Hochleistungsfett vorgefüllt, sodass keine Erstschmierung erforderlich ist und der Wartungsaufwand reduziert wird.

2. Dichtungsvorteil von 2RZ

Die 2RZ-Dichtung unterscheidet sich von offenen (ohne Dichtungen) oder metallgeschirmten (ZZ) Varianten. Im Gegensatz zu Kontaktdichtungen (z. B. 2RS), die am Innenring reiben und die Reibung erhöhen, behalten die berührungslosen RZ-Dichtungen einen winzigen Spalt (typischerweise 0,1–0,3 mm) bei, der die Wärmeentwicklung reduziert – entscheidend für den Hochgeschwindigkeitsbetrieb. Diese Konstruktion bewahrt die hohe Drehzahlfähigkeit des Lagers und bietet gleichzeitig einen wirksamen Schutz vor Verunreinigungen. Das vorgeschmierte Fett im abgedichteten Hohlraum sorgt für gleichmäßige Schmierung über lange Zeiträume, reduziert Ausfallzeiten für die Nachschmierung und verlängert die Lebensdauer. Für Anwendungen mit extremen Temperaturen (über 120 °C) werden FKM-Dichtungen empfohlen, da sie eine bessere Wärme- und Chemikalienbeständigkeit als NBR bieten.

III. Funktionsprinzip und Leistungsmerkmale

1. Funktionsweise

Rillenkugellager arbeiten nach dem Prinzip der Umwandlung von Gleitreibung in Rollreibung. Bei radialer Belastung rollen die Wälzkörper (Stahlkugeln) zwischen den Innen- und Außenringlaufbahnen und verteilen die Last gleichmäßig auf die Kontaktpunkte. Durch die Tiefrillenkonstruktion kann das Lager auch Axialkräfte in beide Richtungen aufnehmen, da die Laufbahnen entsprechend der Krümmung der Kugeln gekrümmt sind.

Die berührungslose 2RZ-Dichtung spielt eine wichtige Rolle für die Leistung: Durch die Vermeidung von direktem Kontakt zwischen der Dichtung und dem Innenring wird das Reibungsmoment minimiert, sodass das Lager höhere Drehzahlen erreichen kann. Die maximale Betriebsdrehzahl des 61810 2RZ (bei Standardtemperatur und Fettschmierung) beträgt ca. 12.000 U/min – deutlich höher als bei Alternativen mit Kontaktdichtung. Dadurch eignet es sich ideal für Hochgeschwindigkeitsanlagen wie Elektromotoren, Spindelantriebe und Zentrifugen.

2. Belastungs- und Temperaturgrenzen

Das 61810 2RZ ist für moderate radiale und axiale Belastungen ausgelegt. Seine dynamische radiale Tragzahl (C) beträgt typischerweise 9,8 kN, die statische radiale Tragzahl (C0) 7,2 kN. Die axiale Tragfähigkeit hängt vom Kontaktwinkel ab (Standard-Rillenkugellager haben einen Kontaktwinkel von 0°), wobei das Lager axiale Belastungen von bis zu 20–30 % der radialen Belastung aufnehmen kann. Für Anwendungen, die höhere axiale Tragfähigkeit erfordern, sind Schrägkugellager möglicherweise die bessere Alternative, aber das 61810 2RZ zeichnet sich in Szenarien aus, in denen ausgewogene radiale und axiale Belastungen vorliegen.

Der Betriebstemperaturbereich ist ein weiterer wichtiger Leistungskennwert. Mit NBR-Dichtungen und Standardfett kann das Lager zwischen -20 °C und 120 °C betrieben werden. Für Anwendungen bei niedrigen Temperaturen (-40 °C bis 80 °C) sind Silikongummidichtungen erhältlich, während FKM-Dichtungen die obere Temperaturgrenze auf 180 °C erweitern. Außerhalb dieser Bereiche sind möglicherweise spezielle Schmierstoffe (z. B. synthetisches Fett) oder offene Lager mit externer Schmierung erforderlich.

IV. Wichtige Anwendungen in verschiedenen Branchen

Wegen seiner kompakten Größe, hohen Drehzahl und abgedichteten Konstruktion eignet sich das 61810 2RZ für eine Vielzahl von industriellen und gewerblichen Anwendungen. Seine Vielseitigkeit beruht auf seiner Fähigkeit, sowohl in allgemeinen als auch in Präzisionsumgebungen zuverlässig zu arbeiten:

1. Elektromotoren und Generatoren

Kleine bis mittelgroße Elektromotoren (z. B. HVAC-Motoren, Motoren mit geringer Leistung und industrielle Antriebsmotoren) sind auf das 61810 2RZ angewiesen. Die kompakte Breite des Lagers passt in Motorgehäuse, während die 2RZ-Dichtungen vor Staub und Feuchtigkeit schützen – häufig auftretende Probleme in industriellen oder Außenumgebungen. Die Vorschmierung reduziert außerdem den Wartungsaufwand, ein entscheidender Faktor für Motoren an schwer zugänglichen Stellen.

2. Werkzeugmaschinen und Spindeln

Präzisionswerkzeugmaschinen (z. B. CNC-Drehmaschinen, Fräsmaschinen und Schleifmaschinen) erfordern Lager, die den Rundlauf minimieren und hohe Drehzahlen unterstützen. Das 61810 2RZ (in den Präzisionsklassen P5 oder P6) erfüllt diese Anforderungen und bietet die für enge Toleranzen bei Bearbeitungsvorgängen erforderliche Genauigkeit. Seine dünnwandige Konstruktion trägt auch dazu bei, den Spindeldurchmesser zu reduzieren, wodurch die Steifigkeit und die Bearbeitungspräzision verbessert werden.

3. Medizinische Geräte

Medizinische Geräte wie Zentrifugen, Diagnosescanner und chirurgische Instrumente erfordern Lager, die leise, zuverlässig und kontaminationsfrei sind. Die abgedichtete Konstruktion des 61810 2RZ verhindert das Austreten von Schmiermittel und blockiert Partikel, wodurch die Einhaltung strenger medizinischer Hygienestandards gewährleistet wird. Sein geräuscharmer Betrieb ist ebenfalls von entscheidender Bedeutung für Geräte, die in klinischen Umgebungen eingesetzt werden.

4. Luft- und Raumfahrt sowie Automobilkomponenten

In der Luft- und Raumfahrt wird das 61810 2RZ in Hilfssystemen (z. B. Kabinenluftkompressoren, Hydraulikpumpen) eingesetzt, bei denen Gewicht und Platz eine wichtige Rolle spielen. Die Automobilindustrie setzt es in kleinen Motoren (z. B. Scheibenwischern, elektrischen Fensterhebern) und Getriebekomponenten ein und nutzt dabei seine Langlebigkeit und Vibrationsfestigkeit.

5. Allgemeine Industriemaschinen

Von Fördersystemen und Pumpen bis hin zu Druckmaschinen und Verpackungsanlagen dient der 61810 2RZ als kostengünstige Lösung für allgemeine rotierende Anwendungen. Seine Fähigkeit, gemischte Belastungen zu bewältigen und Verschmutzungen zu widerstehen, macht ihn zu einem Arbeitstier in Fertigungsanlagen, wo Zuverlässigkeit und geringer Wartungsaufwand entscheidend für die Produktivität sind.

V. Installation, Wartung und Fehlerbehebung

Die ordnungsgemäße Installation und Wartung sind entscheidend für die Maximierung der Lebensdauer des 61810 2RZ.

1. Bewährte Verfahren für die Installation

l  Passung von Welle und Gehäuse: Der Innenring sollte mit einer Übergangs- oder Presspassung (in der Regel H7/k6 für die Welle) montiert werden, während der Außenring eine Spiel- oder Übergangs-Passung (H7/h6 für das Gehäuse) verwendet. Eine übermäßige Presspassung kann die Lagerlaufbahnen verformen und so die Leistung und Lebensdauer beeinträchtigen.

l  Montagewerkzeuge: Verwenden Sie eine Presse oder Hülse, um gleichmäßige Kraft auf den zu montierenden Ring auszuüben (Innenring für die Wellenmontage, Außenring für die Gehäusemontage). Vermeiden Sie es, mit einem Hammer direkt auf das Lager zu schlagen, da dies die Laufbahnen oder Wälzkörper beschädigen kann.

l  Ausrichtung: Stellen Sie sicher, dass Welle und Gehäuse richtig ausgerichtet sind, um Fehlausrichtungsbelastungen zu vermeiden, die zu ungleichmäßiger Abnutzung und erhöhter Reibung führen. Eine Fehlausrichtung von mehr als 2° kann die Lebensdauer des Lagers drastisch verkürzen.

2. Wartungsrichtlinien

l  Schmierung: Das 2RZ-Lager ist mit Fett vorgeschmiert, jedoch kann bei langfristigem oder Hochtemperaturbetrieb eine Nachschmierung erforderlich sein. Verwenden Sie ein mit dem Dichtungsmaterial kompatibles Fett (z. B. Lithiumfett für NBR-Dichtungen) und befolgen Sie die Empfehlungen des Herstellers hinsichtlich der Nachschmierintervalle.

l  Kontaminationskontrolle: Überprüfen Sie die Dichtungen regelmäßig auf Beschädigungen (z. B. Risse, Verschleiß) und ersetzen Sie das Lager, wenn die Dichtungen beschädigt sind. Halten Sie den umgebenden Bereich während der Wartung sauber, um zu verhindern, dass Schmutz in das Lager gelangt.

l  Temperaturüberwachung: Ein ungewöhnlicher Temperaturanstieg (über 80 °C bei normaler Belastung) deutet auf mögliche Probleme wie unzureichende Schmierung, Fehlausrichtung oder Überlastung hin. Überwachen Sie die Temperaturen während des Betriebs und beheben Sie Anomalien umgehend.

3. Häufige Fehlerbehebung

l  Geräusche oder Vibrationen: Oft verursacht durch Fehlausrichtung, verunreinigtes Schmiermittel oder verschlissene Wälzkörper. Überprüfen Sie die Ausrichtung, ersetzen Sie das Fett und untersuchen Sie das Lager auf Beschädigungen.

l  Leckagen: Beschädigte Dichtungen oder übermäßige Schmierung können zu Fettleckagen führen. Ersetzen Sie verschlissene Dichtungen und achten Sie bei der Nachschmierung auf die richtige Fettmenge.

l  Vorzeitiger Verschleiß: In der Regel aufgrund von Überlastung, unsachgemäßer Passung oder unzureichender Schmierung. Überprüfen Sie die Tragzahlen, passen Sie die Passungen von Welle und Gehäuse an und befolgen Sie die Schmierrichtlinien.

Fazit

Das Rillenkugellager 61810 2RZ steht für die perfekte Balance zwischen Präzision, Leistung und Praktikabilität. Sein standardisiertes Design, sein kompaktes Profil und seine vielseitige Leistung machen es zu einer Grundkomponente in unzähligen industriellen und kommerziellen Anwendungen, von Elektromotoren bis hin zu medizinischen Geräten. Durch das Verständnis seiner Spezifikationen, strukturellen Merkmale und Wartungsanforderungen können Ingenieure und Hersteller das 61810 2RZ nutzen, um die Zuverlässigkeit der Anlagen zu optimieren, Ausfallzeiten zu reduzieren und Betriebskosten zu senken. Da die Industrie weiterhin kleinere, schnellere und langlebigere Komponenten verlangt, bleibt das 61810 2RZ eine bewährte Lösung, die den sich wandelnden Anforderungen der modernen Technologie gerecht wird.
