Merkmale des Nadellagers HK 0810

Die Abmessungen, Werkstoffe, Struktur und Anwendungsbereiche des Lagers HK 0810 sind wie folgt:

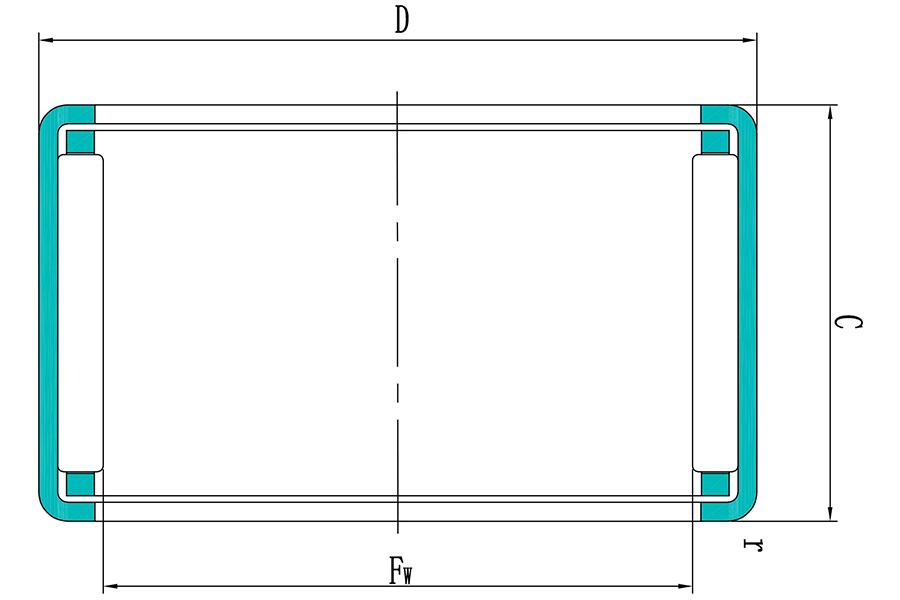

Abmessungen:

Innendurchmesser: 8 mm

Außendurchmesser: 12 mm

Breite: 10 mm

 ​

Werkstoffe:

Der Außenring und die Nadeln des HK 0810 bestehen aus Lagerstahl, wie z. B. GCr15-Lagerstahl oder SAE-52100-Hochkohlenstoff-Chromstahl, der hohe Härte, Verschleißfestigkeit und gute Zähigkeit bietet.

Der Käfig besteht in der Regel aus Stahl und dient dazu, die Nadeln zu führen und gleichmäßig zu verteilen.

 ​

Aufbau:

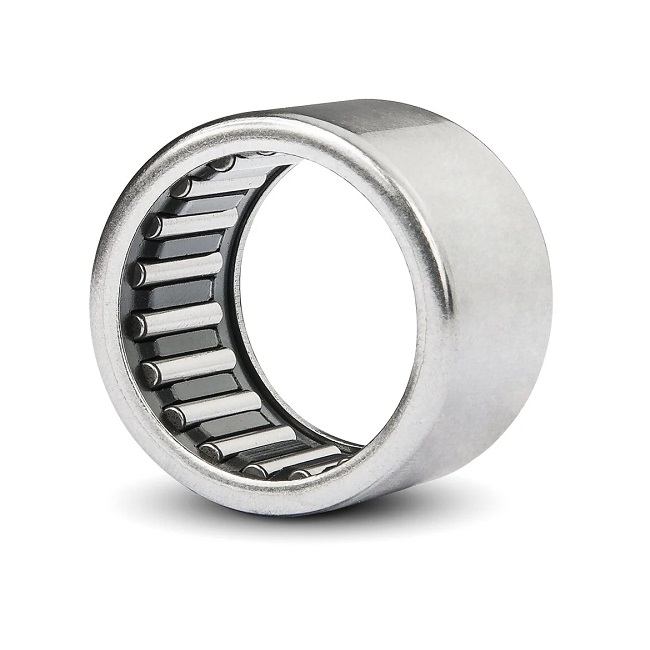

Das Lager HK 0810 ist eine Nadelhülse, die aus einem dünnwandigen, gestanzten Außenring und einer Nadelkranz besteht. Es hat keinen Innenring.

Dieser Aufbau führt zur sehr geringen Querschnittsgröße, wodurch effektiv Einbauraum gespart wird.

Anwendungen:

Das Lager HK 0810 eignet sich für Anwendungen mit hohen dynamischen Belastungen, wie z. B. Getriebe von PKWs und LKWs, Land- und Baumaschinen, Pumpen und Kompressoren sowie Zweitaktmotoren. Aufgrund seiner kompakten Bauweise und hohen radialen Tragfähigkeit wird es auch häufig in mechanischen Bauteilen mit begrenztem Platzangebot eingesetzt, die hohe radiale Tragfähigkeit erfordern.
