Wie bestimmen Struktur und Material des Lagerkäfigs die funktionalen Unterschiede?

Als „Gerüst“ von Lagern besteht die Kernfunktion des Lagerkäfigs darin, die Wälzkörper gleichmäßig voneinander zu trennen und das durch Reibung verursachte Blockieren zu verhindern. Ihre strukturelle Konstruktion und Materialauswahl wirken sich direkt auf drei wichtige Leistungsindikatoren von Lagern aus:

• Drehzahl
• Lebensdauer
• Anwendbare Arbeitsbedingungen

Branchendaten zeigen einen entscheidenden Punkt auf: Etwa 35 % aller Lagerausfälle sind auf ungeeignete Käfigauswahl zurückzuführen. Daher ist es für optimale Lagerleistung unerlässlich, die funktionalen Unterschiede zwischen verschiedenen Lagerkäfigen zu klären.

Die Konstruktion von Lagerkäfigen muss drei Kernfaktoren in Einklang bringen: Platzbedarf, Anforderungen an die Drehzahl und Montagefreundlichkeit. Derzeit dominieren drei gängige Konstruktionstypen den Markt, die jeweils auf bestimmte Szenarien zugeschnitten sind:

I. Schnappkäfige: Ideal für Lager mit kleinem Querschnitt.

Befestigungsmethode: Wird durch elastische Verformung der Schnappvorrichtung über den Wälzkörpern befestigt.

Wesentliche Vorteile:

1. Kein zusätzlicher Montageplatz erforderlich.
2. Wird bei Umgebungstemperatur von den Wälzkörpern geführt.
3. Anpassungsfähige Einstellung über die Laufbahnschulter bei Temperaturänderungen.
4. Präzise Kontrolle über Rundheit und Wandstärke reduziert die Reibung effektiv.

Einschränkungen:

1. Nur für Lager vom Typ C und Typ X geeignet.
2. Erfüllt nicht die Anforderungen von ultrakleinen Lagern mit einem Querschnitt unter Klasse C.

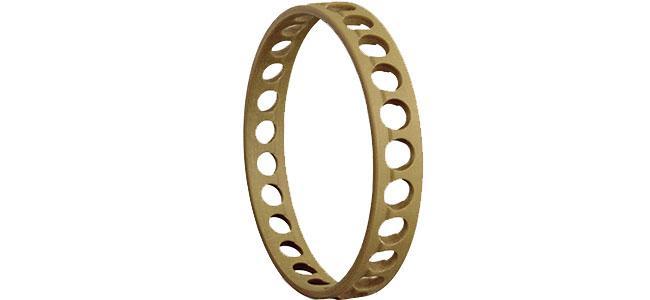

II. Rundtaschenkäfige: Verbesserte Tragfähigkeit für mittelschnelle Anlagen

Konstruktionsmerkmal: Integrierte Struktur kann mehr Wälzkörper aufnehmen.

Leistungssteigerung: Die Tragfähigkeit wird im Vergleich zu herkömmlichen Strukturen um über 15 % erhöht.

Wichtige Spezifikationen:

1. Montage durch thermische Ausdehnung des Außenrings.
2. Kompatibel mit Lagern vom Typ A.
3. Unterstützt die Verarbeitung mit mehreren Materialien (z. B. Messing, Nylon 66).
4. Typische Anwendungen: Motoren, Lüfter und andere mittelschnelle Anlagen.

III. Zweiteilige genietete Käfige: Speziell für Anwendungen mit extrem hohen Drehzahlen.

Materialvorteil: Das bearbeitete Phenolharzlaminat ermöglicht die Anpassung an Hochgeschwindigkeitsumgebungen.

Zielanwendung: Geräte wie Zentrifugen.

Einschränkungen:

1. Der Nietprozess erfordert Platzreserven.
2. Nur für Lager mit einem Querschnitt der Klasse D oder höher geeignet.
3. Nicht ideal für kleine Präzisionsgeräte.

Die Materialeigenschaften bestimmen direkt drei wesentliche Merkmale des Lagerkäfigs: Festigkeit, Temperaturbeständigkeit und Reibungsverhalten. Nachfolgend finden Sie einen detaillierten Vergleich der drei gängigsten Materialien:

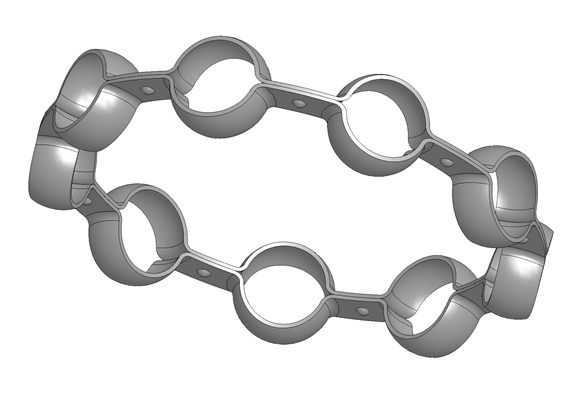

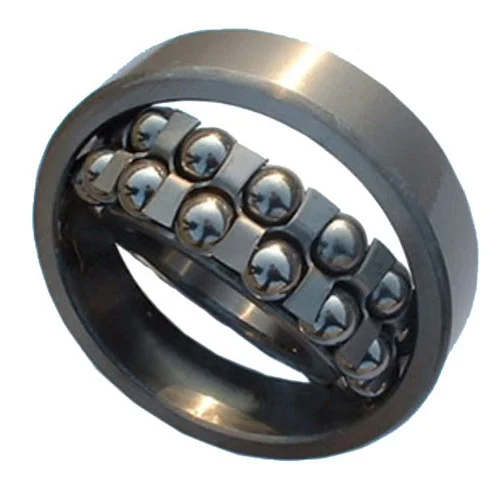

I. Stahlkäfige: Zuverlässig bei mittleren bis niedrigen Drehzahlen und hohen Belastungen

 ​

Haupttypen: Gestanzte Stahlkäfige und massive Stahlkäfige.

Wesentliche Eigenschaften:

1. Hohe Festigkeit und geringes Gewicht.
2. Maximale Betriebstemperatur: 300 °C.
3. Geeignete Anwendungsbereiche: Rillenkugellager und andere Anwendungen mit hoher Belastung.

Nachteile:

1. Anfällig für Rost, wodurch der Einsatz in feuchten Umgebungen eingeschränkt ist.
2. Maximale Drehzahl etwa 30 % niedriger als bei Messingkäfigen.

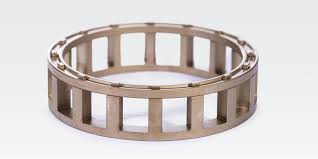

II. Messingkäfige: Bevorzugt für Hochgeschwindigkeitsgeräte

Wesentliche Vorteile:

1. Niedriger Reibungskoeffizient.
2. Hohe maximale Drehzahl.
3. Unempfindlich gegenüber Schmiermitteln wie synthetischen Ölen.
4. Ideale Anwendungen: Getriebe, Werkzeugmaschinenspindeln und andere Hochgeschwindigkeitsgeräte.

Einschränkungen:

1. Kosten über 40 % höher als bei Stahlkäfigen.
2. Anfällig für Ausfälle in Umgebungen über 300 °C oder mit Ammoniak.

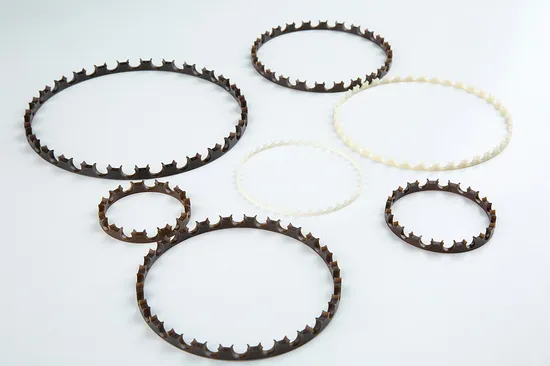

III. Nylon 66-Käfige: Geeignet für Präzisionsanwendungen mit geringer Belastung

Herausragende Merkmale:

1. Ausgezeichnete Selbstschmiereigenschaften.
2. Starke Schwingungsdämpfung.
3. Betriebstemperaturbereich: -40 °C bis 120 °C.
4. Typische Anwendungen: Haushaltsgeräte, Präzisionsinstrumente.

Nachteile:

1. Wird im Vakuum spröde.
2. Nicht für hohe Belastungen geeignet, daher ungeeignet für Bergbaumaschinen.

Auswahlhilfe: Die Anpassung an die Arbeitsbedingungen ist entscheidend

Um den richtigen Lagerkäfig auszuwählen, müssen Unternehmen mehrere Faktoren berücksichtigen und diese an die spezifischen Arbeitsbedingungen anpassen. Nachfolgend finden Sie gezielte Empfehlungen für gängige Szenarien:

• Für Hochgeschwindigkeitsszenarien: Bevorzugen Sie genieteter Käfig aus Phenol-Laminat oder Taschenkäfig aus Nylon. Beide Optionen halten hohen Drehzahlen stand, ohne dass es zu Leistungseinbußen kommt, und gewährleisten einen stabilen Betrieb auch in schnell laufenden Anlagen wie Zentrifugen oder Hochgeschwindigkeitsmotoren.
• Für Umgebungen mit hohen Temperaturen: Entscheiden Sie sich für Käfige aus Edelstahl oder Messing. Diese Materialien behalten ihre strukturelle Stabilität und Funktionsfähigkeit auch bei erhöhten Temperaturen bei – Messingkäfige beispielsweise können bis zu 300 °C zuverlässig betrieben werden und eignen sich daher für wärmeintensive Anwendungen wie Industrieöfen oder Hochtemperaturmotoren.
• Für feuchte Arbeitsbedingungen: Wählen Sie Messingkäfige oder Käfige aus Nylon 66. Vermeiden Sie gewöhnliche Stahlkäfige, da diese bei Feuchtigkeitseinwirkung anfällig für Rost sind. Messing und Nylon 66 bieten beide gute Korrosionsbeständigkeit und gewährleisten langfristige Leistungsfähigkeit in feuchten Umgebungen wie Wasseraufbereitungsanlagen oder Maschinen im Außenbereich.
• Für kostensensible Geräte: Wählen Sie gestanzte Stahlkäfige. Sie bieten ein ausgewogenes Verhältnis zwischen Leistung und Erschwinglichkeit, erfüllen grundlegende Anforderungen an Belastung und Geschwindigkeit und tragen gleichzeitig zur Senkung der Gesamtkosten der Geräte bei – ideal für massengefertigte Geräte wie Haushaltsgeräte oder industrielle Einstiegsmaschinen.
