Wie werden vollrollige Nadellager eingebaut?

Vollrollige Nadellager sind eine Variante der Standard-Nadellager. Sie unterscheiden sich durch den Verzicht auf Käfig, wodurch das Lager zwischen Innen- und Außenring vollständig mit Rollen gefüllt werden kann. Da kein Käfig vorhanden ist, der die Rollen hält, sollte man bei der Montage vorsichtig sicherstellen, dass die Rollen an ihrem Platz bleiben und richtig ausgerichtet sind.

1.Vorbereitungen vor der Montage der Nadellager

• Passungsmaße prüfen: Stellen Sie sicher, dass die Welle und die Gehäusebohrung die Passungstoleranz des Lagers erfüllen.
• Schmierung: Tragen Sie eine dünne Schicht Fett auf die Innenfläche des Außenrings des Lagers auf, um die Rollen an ihrem Platz zu halten.
• Bereiten Sie Hilfswerkzeuge vor: Verwenden Sie eine Hilfshülse oder -rolle, um die Montage zu erleichtern. Der Außendurchmesser sollte 0,1–0,3 mm kleiner sein als der Wellendurchmesser.

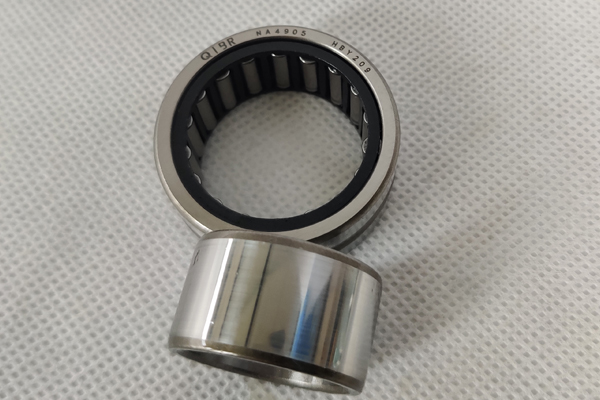

2. Montage mit Innen- und Außenring

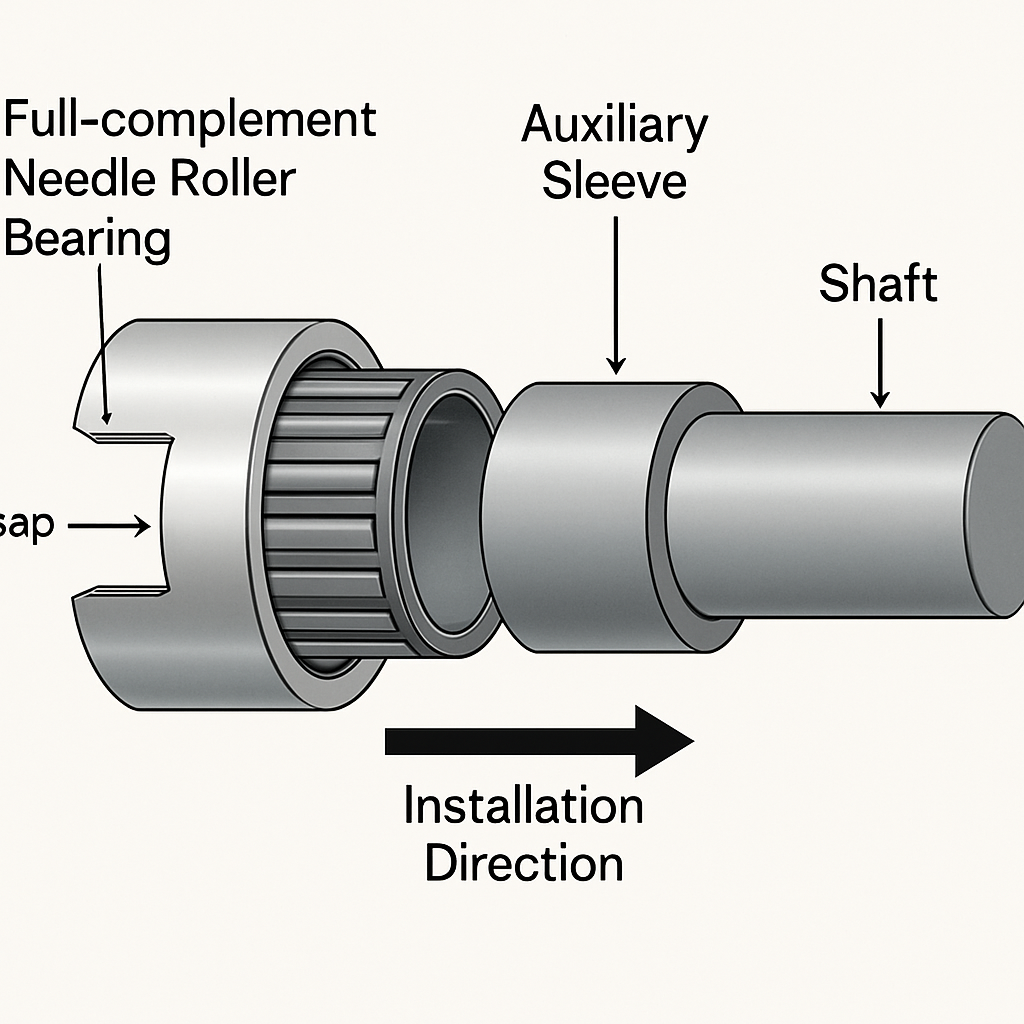

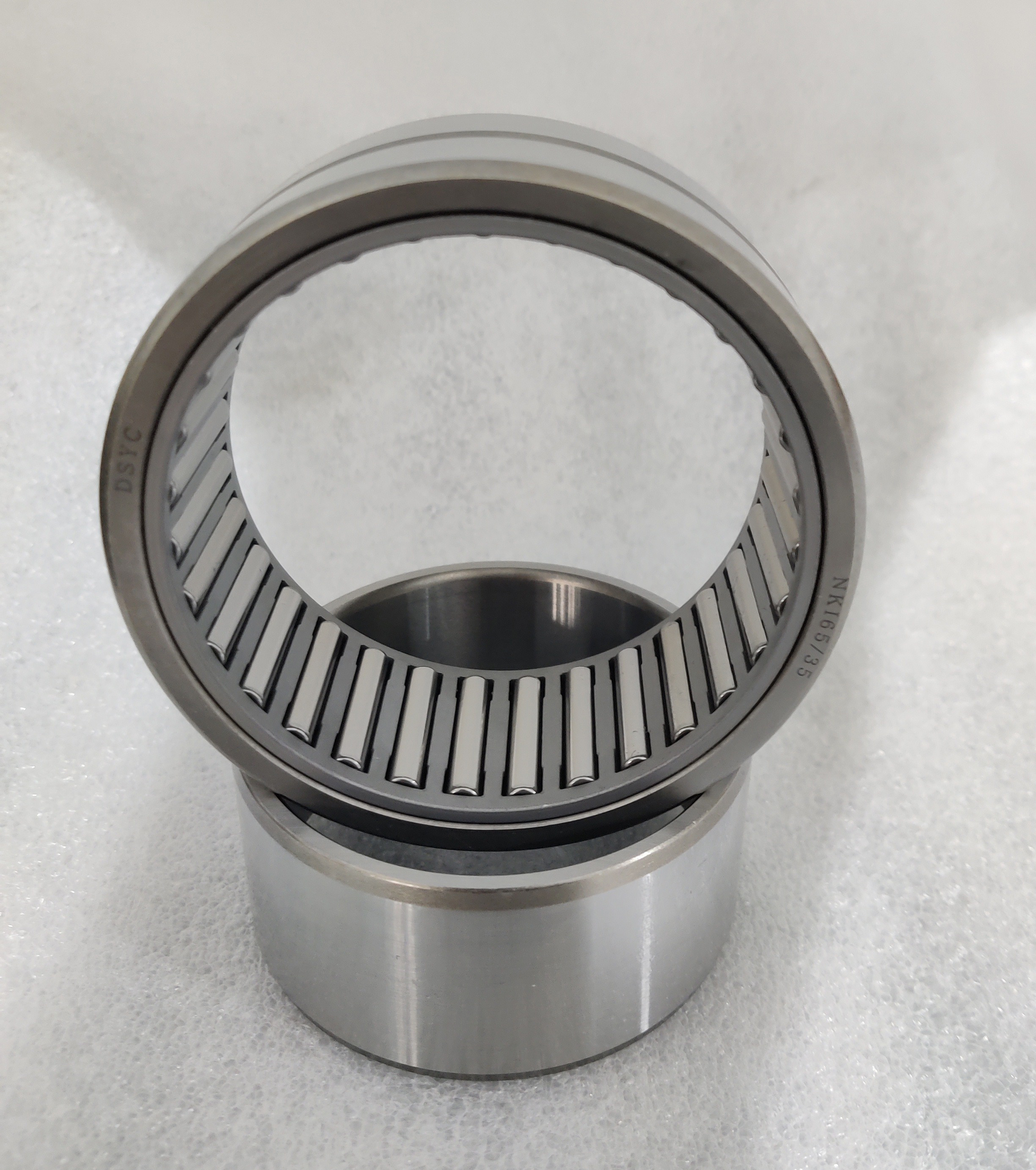

Methode 1: Verwendung einer Hilfshülse zum Einführen der Rollen in ihre Position

I. Tragen Sie Fett auf die Innenfläche des Außenrings auf.

II. Setzen Sie die Rollen nacheinander entlang der Laufbahn ein (lassen Sie beim Einsetzen der letzten Rolle einen Abstand von 0,5 mm).

III. Setzen Sie die Hilfsbuchse (die anstelle der Welle oder des Innenrings verwendet wird) in den Außenring ein, sodass eine durchgehende Führungsbahn entsteht.

IV. Richten Sie die Buchse an der Stirnfläche der Welle (oder dem Innenring) aus und drücken Sie das Lager mit einer Presse oder einem weichen Hammer langsam nach innen.

V. Wenn sich das Lager nach innen bewegt, drückt die Welle die Hilfsbuchse heraus.

Methode 2: Zuerst die Buchse einsetzen, dann die Rollen montieren

I. Die Außenfläche der Hilfsbuchse leicht einölen.

II. Die Buchse in den Außenring einsetzen, um einen ringförmigen Raum zu bilden.

III. Setzen Sie die Rollen nacheinander in den ringförmigen Spalt ein (lassen Sie für die letzte Rolle einen Abstand von 0,5 mm).

IV. Führen Sie die Welle ein, um die Hilfshülse herauszudrücken.

3. Montage von Nadellagern ohne Innen- oder Außenringe

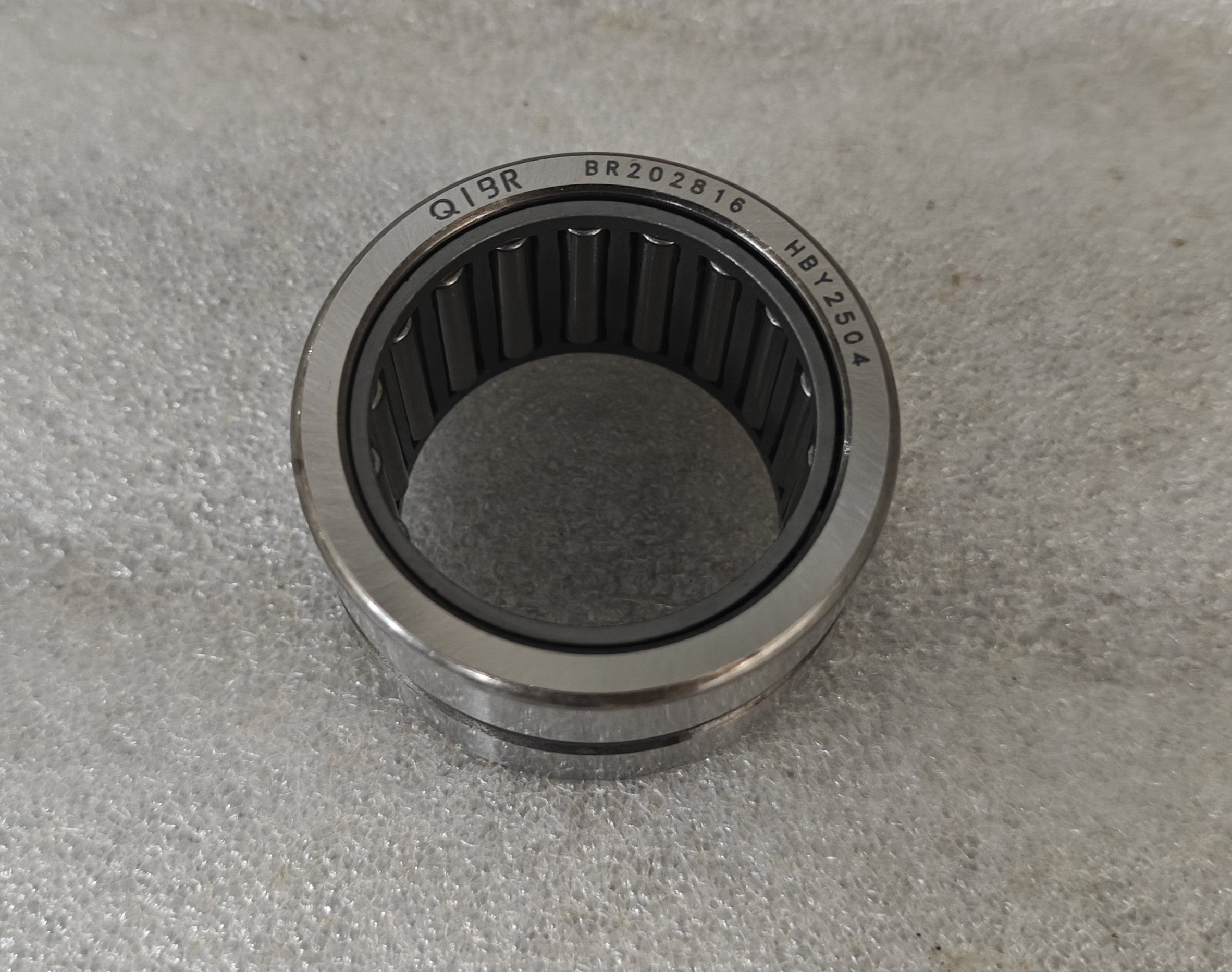

Ohne Innenring:

• Tragen Sie Fett auf die Wellenoberfläche auf.
• Befestigen Sie die Rollen nacheinander direkt auf der Welle.
• Lassen Sie einen Abstand von 0,5 mm, bevor Sie die letzte Rolle einsetzen.
• Drücken Sie den Außenring oder das Gegenstück an seinen Platz.

Ohne Außenring:

• Tragen Sie Fett auf die Gehäusebohrung auf.
• Setzen Sie die Rollen nacheinander direkt in die Bohrung ein.
• Lassen Sie am Ende einen Abstand von 0,5 mm.
• Setzen Sie das Innenelement (z. B. die Welle) ein.

4. Wichtige Hinweise

• Setzen Sie die letzte Rolle nicht mit Gewalt ein, da dies zur Blockierung des Lagers führen kann.
• Lassen Sie keine Rolle weg, da dies zu übermäßigem Spiel führen kann, wodurch die Rollen während des Betriebs verrutschen oder brechen können.
• Verwenden Sie für Nadelbüchse/Nadelhülse eine Presse anstelle eines Hammers, um lokale Verformung des dünnwandigen Außenrings zu vermeiden.
