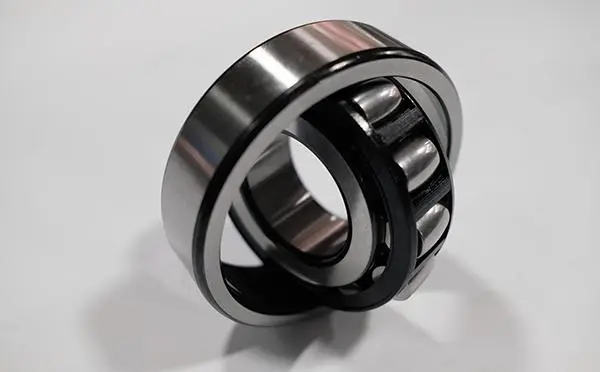

Wie wählt man abgedichtete Pendelrollenlager aus?

Die allgemeinen Auswahlschritte für abgedichtete Pendelrollenlager sind wie folgt:

1. Beherrschen Sie die Betriebsbedingungen des Lagers und berücksichtigen Sie den Lagertyp

Zunächst müssen die Funktion und der Aufbau der mechanischen Vorrichtung, der Einbauort des Lagers, der verfügbare Platz, die Größe und Richtung der Belastung, die Schwingungs- und Stoßbelastung, die Drehzahl, die Betriebstemperatur, die Anforderungen an die Steifigkeit, die Lagerkonfiguration (festes oder freies Ende), die Neigung des Innen- und Außenrings sowie das Budget ermittelt werden. Anhand dieser Betriebsbedingungen können die Grundform des Lagers und die entsprechende Konfiguration vorläufig festgelegt werden.

Nachdem der Lagertyp anhand der Betriebsbedingungen ermittelt wurde, müssen je nach den spezifischen Gegebenheiten die folgenden Details geklärt werden:

2. Berücksichtigen Sie die Abmessungen des Pendelrollenlagers

Bestimmen Sie die spezifischen Abmessungen des Lagers anhand der Konstruktionslebensdauer der mechanischen Vorrichtung, der Grenzdrehzahl, der radialen und axialen Belastungen, der dynamischen und statischen Belastungen sowie des Sicherheitsfaktors. Allgemein gilt:

• Höhere Drehzahlgrenzen erfordern größere Kugeln und einen größeren Abstand zwischen Innen- und Außenring.
• Höhere Belastungen erfordern dichtere Kugelanordnungen oder bei schwereren Belastungen kleinere Rollen oder Nadeln und breitere Innen-/Außenringe (wodurch sich die Drehzahl entsprechend verringert).
• Bei geringen axialen Belastungen sollten Lager mit Bord oder einem Kegelwinkel in Betracht gezogen werden.

Legen Sie schließlich die Lagerabmessungen auf der Grundlage der oben genannten Faktoren fest.

3. Berücksichtigen Sie die Präzision des Pendelrollenlagers

Bestimmen Sie die Präzisionsklasse des Lagers anhand der Genauigkeit der rotierenden Welle, der Drehzahl und der Drehmomentschwankungen. Es ist wichtig, Theorie und Praxis zu verbinden, wobei die Präzision der Hauptwelle von entscheidender Bedeutung ist. Unter der Voraussetzung einer hohen Präzision der Hauptwelle gilt im Allgemeinen: Je höher die Präzision, desto höher die Drehzahl, desto geringer die Geräuschentwicklung und desto höher die Kosten.

4. Berücksichtigen Sie das interne Spiel des Pendelrollenlagers

Legen Sie das Lagerspiel anhand des Materials und der Form der Welle und des Lagergehäuses, des Versatzes des Innen- und Außenrings, der Temperaturunterschiede, der Lagerpassung und der Vorspannung fest.

5. Berücksichtigen Sie den Käfig

Bestimmen Sie den Käfigtyp und das Material anhand der Drehzahl, der Vibration, der Stöße, der Geräusche und der Schmierbedingungen.

6. Berücksichtigen Sie die Schmiermethode

Legen Sie die Schmiermethode und das Schmiermittel fest und bestimmen Sie die Lagerabdichtung anhand der Betriebstemperatur, der Dichtungsart, der Drehzahl, der Schmierbedingungen und der Betriebsumgebung.

Für weitere Informationen wenden Sie sich bitte an QIBR.
