Motorrad ohne Naben: Die Lagertechnologie hinter einem radikalen Radkonzept

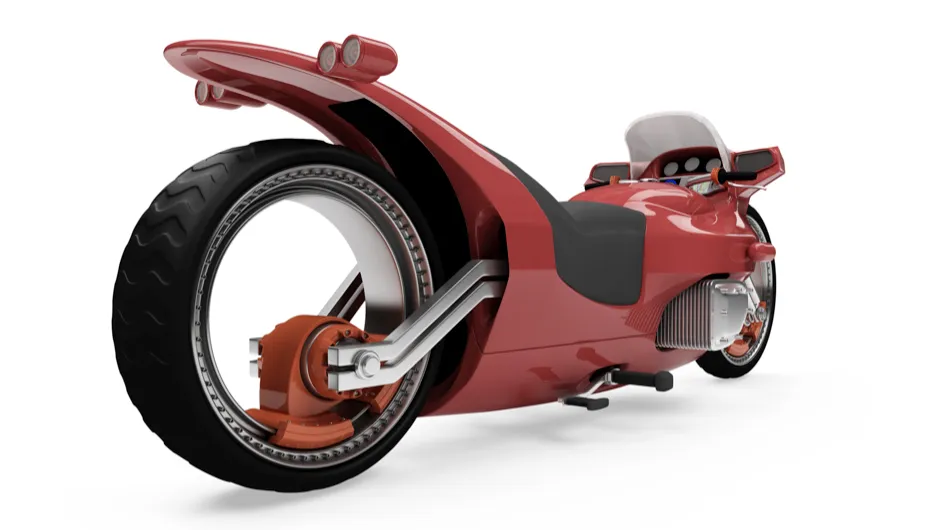

Nabenlose Motorräder haben in den letzten Jahren zunehmend Aufmerksamkeit erregt und sind in Konzeptfahrzeugen, hochwertigen Sonderanfertigungen und experimentellen Ingenieursprojekten zu finden. Dieses unkonventionelle Design zeichnet sich durch eine offene Radmitte und das Fehlen der herkömmlichen Nabe und Achse aus und stellt die seit langem etablierten Prinzipien des Motorradbaus in Frage.

Während nabenlose Motorräder oft wegen ihrer optischen Wirkung diskutiert werden, liegt ihre eigentliche technische Bedeutung darin, wie Lasten, Bewegung und strukturelle Steifigkeit gehandhabt werden – Bereiche, in denen die Lagertechnologie eine entscheidende Rolle spielt.

Neudefinition der Radunterstützung ohne zentrale Nabe

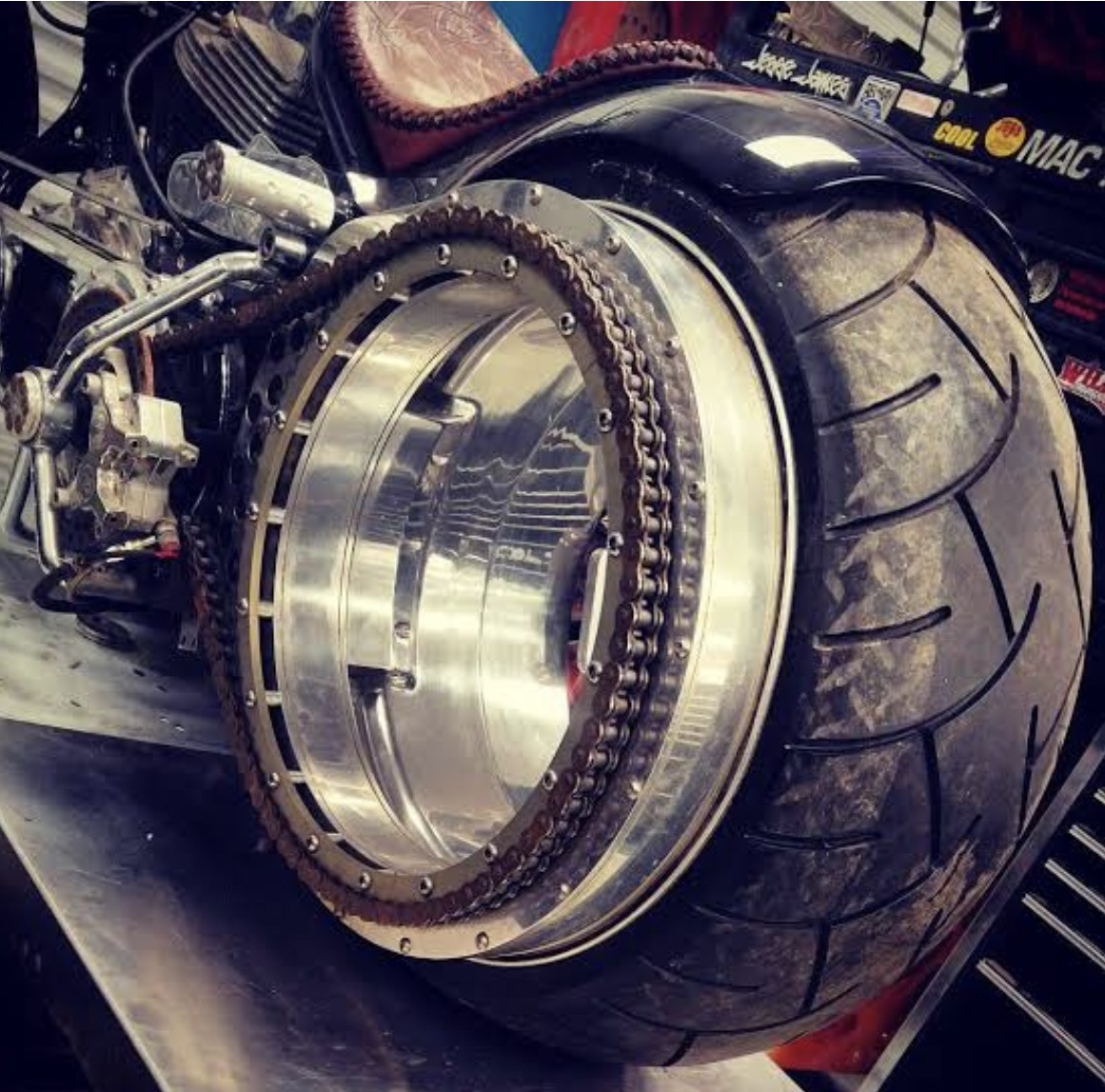

Bei herkömmlichen Motorradkonstruktionen dreht sich das Rad um eine zentrale Achse, die von Standard-Wälzlagern getragen wird. Die Lastübertragung ist unkompliziert und gut verständlich. Im Gegensatz dazu verzichten nabenlose Motorräder vollständig auf die zentrale Nabe und setzen stattdessen auf ein Außenlagersystem mit großem Durchmesser, das in die Felge und die Tragkonstruktion integriert ist.

Diese Konfiguration verändert die Kraftübertragung grundlegend:

• Das Fahrzeuggewicht und die dynamischen Belastungen werden über den Außenlagerumfang übertragen.
• Lenk- und Bremskräfte führen zu axialen Belastungen und Kippmomenten.
• Die strukturelle Steifigkeit muss ohne zentralen Stützpunkt aufrechterhalten werden.

Infolgedessen wird das Lagersystem zu einer zentralen tragende und positionierende Komponente und nicht nur zu einer Drehhilfe.

Lagerbelastungseigenschaften in nabenlosen Motorrädern

Lager, die in nabenlosen Motorrädern verwendet werden, müssen unter komplexen kombinierten Belastungsbedingungen arbeiten, darunter:

• Radiale Belastungen durch das Fahrzeuggewicht und die Straßenbelastung
• Axiale Belastungen, die beim Lenken und Bremsen entstehen
• Kippmomente, die durch Kurven- und Beschleunigungskräfte verursacht werden

Diese Bedingungen erfordern Lagerlösungen mit folgenden Eigenschaften:

• Hohe Tragfähigkeit in mehrere Richtungen
• Ausgezeichnete Steifigkeit zur Minimierung elastischer Verformungen
• Stabile Leistung bei relativ niedrigen Drehzahlen

Jeder Verlust an Steifigkeit oder jede ungleichmäßige Lastverteilung kann sich direkt auf die Lenkpräzision, die Bremsleistung und die Fahrstabilität auswirken.

Typische Lagerlösungen für nabenlose Konstruktionen

Aus technischer Sicht eignen sich mehrere Lagertypen für nabenlose Motorradsysteme:

Kreuzrollenlager

Kreuzrollenlager bieten hohe Steifigkeit und können gleichzeitig radiale, axiale und Momentbelastungen aufnehmen. Durch ihre kompakte axiale Bauweise und hohe Steifigkeit eignen sie sich für lenkspezifische Baugruppen, bei denen Präzision von entscheidender Bedeutung ist.

Vierpunkt-Kugellager

Vierpunkt-Kugellager können axiale Belastungen in beide Richtungen aufnehmen und gleichzeitig radiale Belastungen tragen. Bei richtig eingestellter Vorspannung sorgen sie für eine gleichmäßige Drehung und konstante Kontakteigenschaften.

Kundenspezifische Drehverbindungen

In vielen nabenlosen Konstruktionen reichen Standardlager nicht aus. Oft werden kundenspezifische Dünnring-Drehverbindungen oder große Ringlager entwickelt, um spezifische Anforderungen in Bezug auf Größe, Tragfähigkeit, Abdichtung und Befestigungsschnittstellen zu erfüllen.

In solchen Anwendungen wird die Lagerauswahl eher zu einer Entscheidung auf Systemebene als zu einer Auswahl von Standardkomponenten.

Montagenauigkeit und Vorspannungskontrolle

Lager für nabenlose Motorräder sind sehr empfindlich gegenüber der Einbaugenauigkeit. Zu den wichtigsten Faktoren gehören:

• Ebenheit und Konzentrizität der Montageflächen
• Gleichmäßige Vorspannung der Schrauben und strukturelle Steifigkeit
• Richtige Vorspannung der Lager, um Steifigkeit und Reibung auszugleichen

Falsche Montage oder Vorspannung kann zu erhöhter Reibung, abnormalem Verschleiß oder Instabilität der Lenkung führen. Aus diesem Grund muss die Lagerinstallation als Teil der gesamten Konstruktion und nicht als sekundärer Montageschritt betrachtet werden.

Schmierung und Umweltschutz

Aufgrund ihrer Position in der Nähe des Radumfangs sind diese Lager Staub, Feuchtigkeit und Straßenverschmutzungen ausgesetzt. Wirksame Dichtung und Schmierung sind für eine lange Lebensdauer unerlässlich.

In der Regel sind Hochleistungsfette mit starker Haftung und Extremdruck-Eigenschaften erforderlich, um zuverlässige Schmierung unter Bedingungen mit niedriger Drehzahl und hoher Belastung zu gewährleisten.

Lagerttechnologie als Wegbereiter für nabenlose Designs

Aus Sicht der Lagerhersteller sind nabenlose Motorräder ein klares Beispiel dafür, wie unkonventionelle mechanische Konstruktionen höhere Anforderungen an die Leistung, Präzision und Anpassungsfähigkeit von Lagern stellen.

Während sich nabenlose Konzepte von experimentellen Prototypen zu ausgereiften Produkten entwickeln, bleibt die Lagerttechnologie ein entscheidender Faktor, der nicht nur die Zuverlässigkeit, sondern auch die allgemeine Systemtauglichkeit beeinflusst.

Fazit

Das Design nabenloser Motorräder wird nicht allein durch ihr Aussehen bestimmt. Ihr Erfolg hängt davon ab, wie effektiv Belastungen, Bewegungen und Steifigkeit bewältigt werden – Bereiche, in denen die Lagertechnik eine zentrale Rolle spielt.

Für Lagerhersteller unterstreichen solche Anwendungen die Bedeutung von fortschrittlichem Lagerdesign, Anwendungsverständnis und systemorientiertem Denken für die Unterstützung mechanischer Innovationen der nächsten Generation.
