Einbau- und Ausbauanleitung für Gelenklager

I. Übersicht

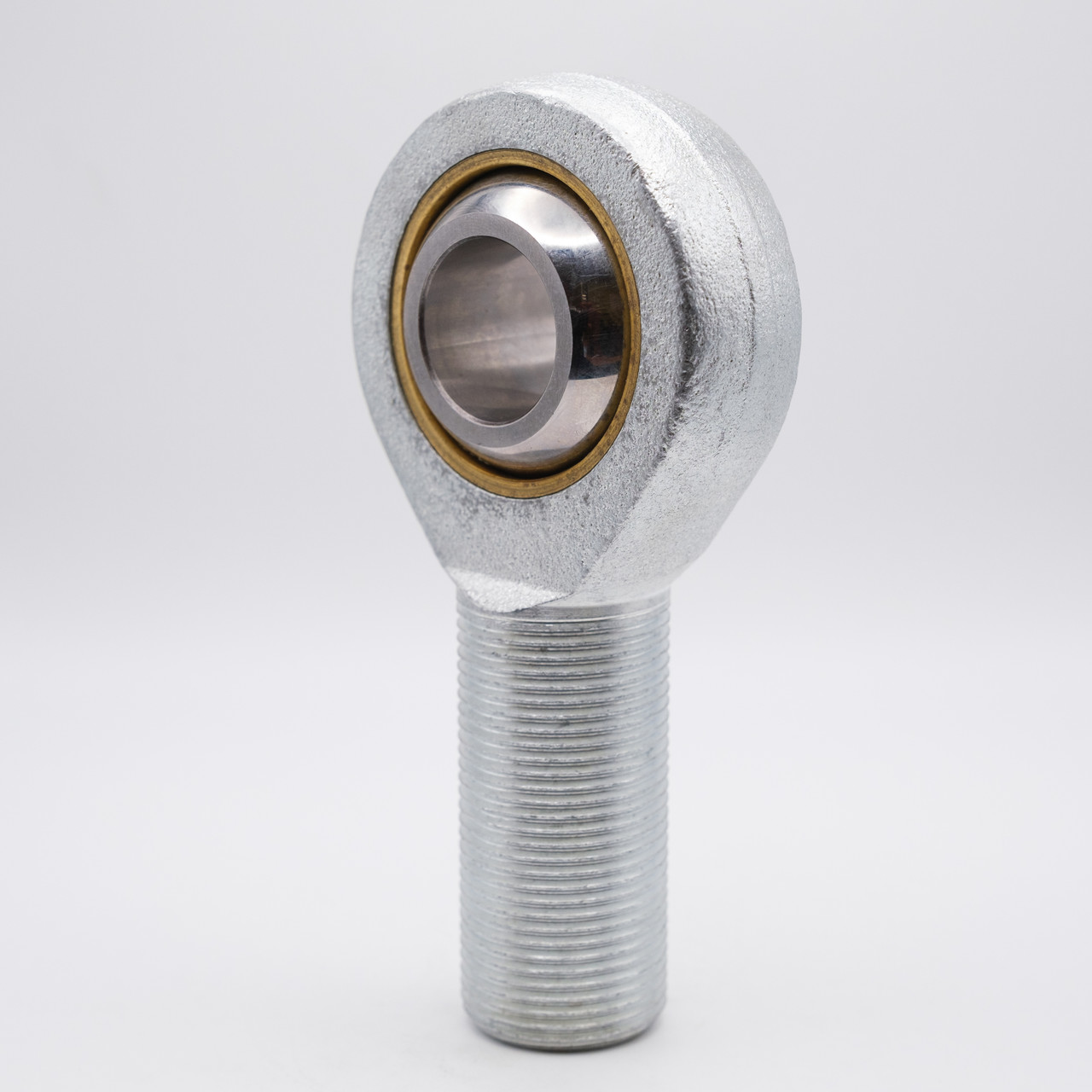

Gelenklager, auch bekannt als Gelenkköpfe oder Kugelgelenkköpfe, werden häufig in Anwendungen eingesetzt, die ein flexibles Gelenk erfordern, das Schwingungs-, Kipp- oder Drehbewegungen aufnehmen kann und gleichzeitig schweren Radialbelastungen und mäßigen Axialbelastungen standhält.

Die ordnungsgemäße Montage und Demontage ist für stabile Leistung und lange Lebensdauer des Gelenklagers von entscheidender Bedeutung.

2. Vorbereitungen vor der Montage

i. Prüfung

• Vergewissern Sie sich, dass das Lagermodell und die Spezifikationen den Konstruktionsanforderungen entsprechen.
• Überprüfen Sie das Lager auf Oberflächenbeschädigungen, Risse oder Verunreinigungen.
• Stellen Sie sicher, dass die Montageflächen den Anforderungen an Abmessungen und Oberflächengüte entsprechen und frei von Staub und Graten sind.

ii. Reinigung und Schmierung

• Entfernen Sie Rostschutzöl und Verunreinigungen mit einem sauberen industriellen Lösungsmittel oder Kerosin.
• Tragen Sie nach dem Trocknen eine dünne Schicht des geeigneten Schmierfetts (z. B. Lithiumfett oder Molybdändisulfidfett) auf die Kugeloberflächen oder Gewinde auf, um die Anfangsreibung zu verringern.

iii. Passung überprüfen

• Gelenklager werden in der Regel durch Gewinde oder Stifte verbunden.
• Überprüfen Sie vor der Montage die Gewinderichtung (rechts oder links) und das erforderliche Anzugsmoment.

3. Montageschritte

i. Positionierung

• Bei Gewindestangenenden reinigen Sie die Gegengewinde für reibungslosen Eingriff gründlich.
• Schrauben Sie die Gelenklager in die Verbindungsstange oder das Gehäuse, bis sie die gewünschte Position erreichen.

ii. Ausrichtung

• Stellen Sie sicher, dass die sphärische Mitte des Lagers mit der Bewegungsrichtung übereinstimmt.
• Vermeiden Sie bei Baugruppen unter bidirektionaler Belastung Winkelversatz oder Seitenspannung.

iii. Befestigung und Anziehen

• Sichern Sie bei Gewindetypen die Verbindung mit einer Kontermutter oder einem Gewindesicherungsmittel.
• Verwenden Sie bei stiftverbundenen Typen Splinte oder Sicherungsringe zur Verhinderung von Lösen.

iv. Schmierung

• Bei Typen mit Schmiernippel nach der Montage tragen Sie Schmiermittel durch den Nippel auf, bis eine kleine Menge Fett austritt.

4. Demontageschritte

i. Reinigung

• Reinigen Sie das Lager und den umgebenden Bereich, so dass beim Ausbau keine Verunreinigungen in die Passung gelangen.

ii. Lösen

• Entfernen Sie Sicherungsmuttern, Splinte oder Sicherungsclips.
• Wenn Gewindekleber verwendet wurde, erhitzen Sie die Verbindung auf etwa 120 °C, um den Kleber zu erweichen.

iii. Ausbau des Lagers

• Verwenden Sie einen geeigneten Schraubenschlüssel oder Abzieher, um das Lager langsam und gleichmäßig in axialer Richtung zu entfernen.
• Vermeiden Sie es, mit einem Hammer direkt auf den Kugelkopf oder den Innenring zu schlagen, um Verformungen zu vermeiden.

iv. Inspektion nach dem Ausbau

• Wenn Sie das Lager wiederverwenden möchten, reinigen und überprüfen Sie es auf Verschleiß, Risse oder Lockerheit und tragen Sie erneut Fett auf.
• Ersetzen Sie alle Lager mit übermäßigem Spiel, Lochfraß oder Oberflächenablösungen.

5. Fazit

Die korrekte Montage und Demontage von Gelenklager ist für den reibungslosen Betrieb und die langfristige Zuverlässigkeit von Maschinen von entscheidender Bedeutung.

Bediener sollten die Montageanweisungen genau befolgen, geeignetes Werkzeug verwenden, die Oberflächen sauber und geschmiert halten und die Lager regelmäßig überprüfen.

Auf diese Weise können Gelenklager auch unter anspruchsvollen Arbeitsbedingungen optimale Leistung und Haltbarkeit bieten.
