Miniatur-Rillenkugellager: Die „Präzisionsgelenke“ von UAVs im Zeitalter der Low-Altitude-Economy

Mit der Einführung von Maßnahmen zur Förderung der Wirtschaft in niedrigen Höhenlagen und dem raschen Fortschritt der UAV-Technologie (Unmanned Aerial Vehicle, unbemanntes Luftfahrzeug) haben sich Anwendungsbereiche wie Logistik, Luftvermessung und industrielle Inspektion rasch ausgeweitet – was strenge Anforderungen an die Präzision und Zuverlässigkeit der Kernkomponenten stellt. Als „Schlüsselgelenke“ in UAV-Antriebssystemen beeinflussen Miniatur-Rillenkugellager direkt die Betriebsstabilität und den Missionserfolg und entwickeln sich zu zentralen Treibern für die hochwertige Entwicklung der Industrie.

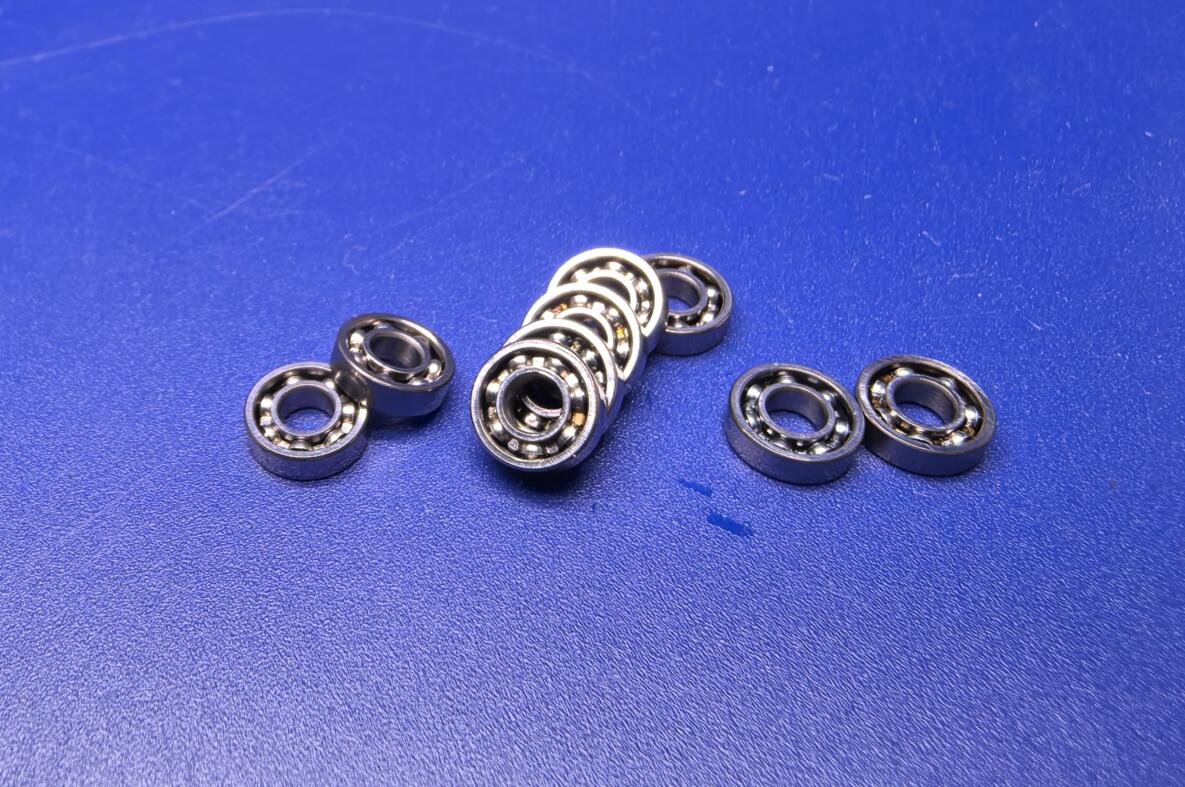

I. Technische Kernmerkmale von Miniatur-Rillenkugellagern

Mit ihrer kompakten Bauweise und ausgewogenen Leistung spielen diese Lager eine unverzichtbare Rolle in Präzisionsmaschinen und zeichnen sich durch vier Kernmerkmale aus:

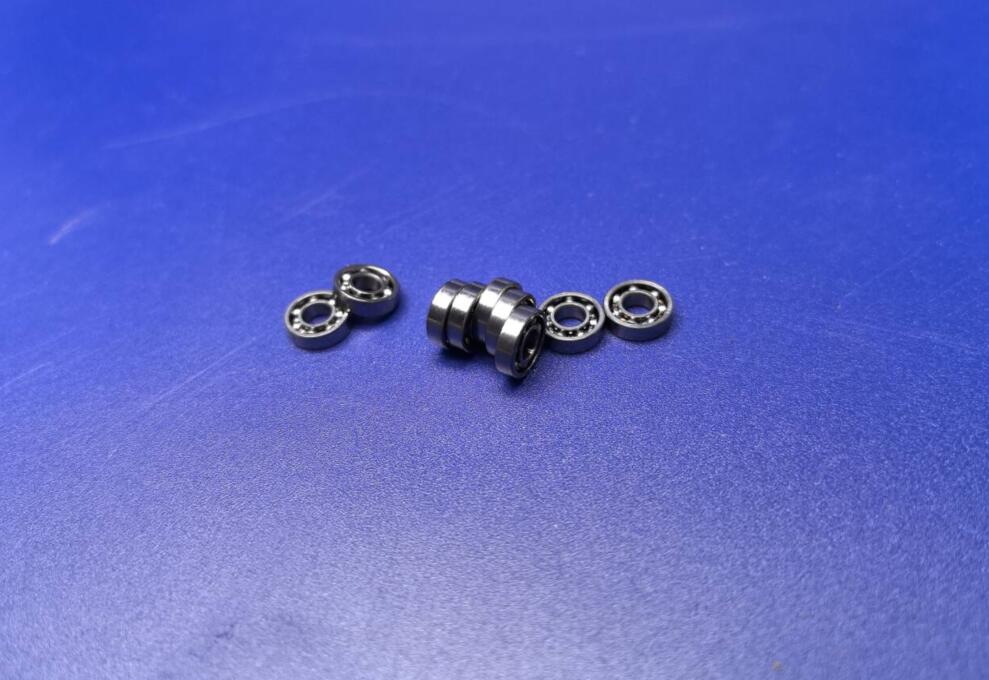

(1) Extrem kompakte Bauweise

Durch präzise Fertigung verbinden sie ultrakleine Abmessungen mit geringem Gewicht:

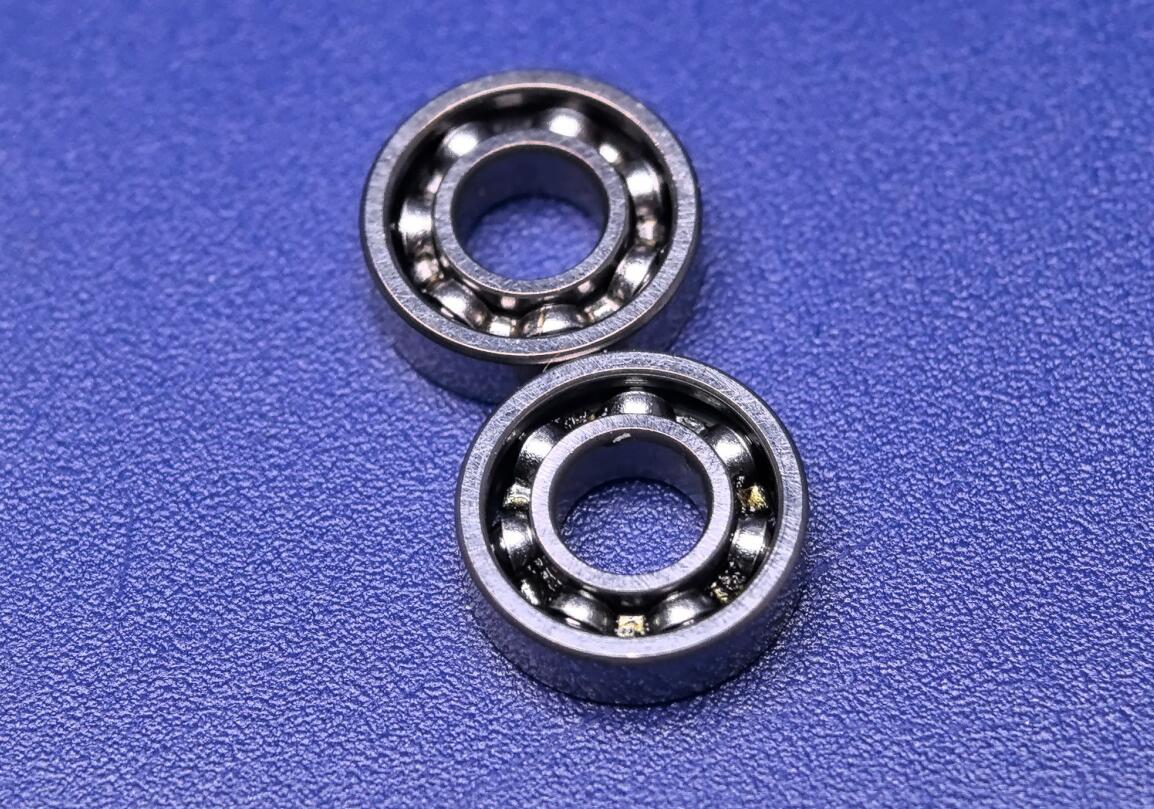

• Die gängigen Modelle (z. B. 624ZZ) haben einen Innendurchmesser von 4 mm, einen Außendurchmesser von 13 mm, eine Dicke von 5 mm und wiegen weniger als 3 g.
• Spezielle Varianten haben einen Durchmesser von 2,5 mm und unterstützen kritische Getriebe.
• Standardisierte Designs passen in platzbeschränkte UAV-Teile (Motoren, Kardanringe) und ermöglichen so die Miniaturisierung der Ausrüstung.

(2) Diversifizierte Material- und Prozessinnovationen

Materialverbesserungen erschließen Leistungsgrenzen mit Lösungen aus mehreren Materialien:

• Das grundlegende Miniatur-Rillenkugellager verwendet hochgekohlten Chromstahl (GCr15, HRC 58-62) für Tragfähigkeit und Verschleißfestigkeit.
• Hochwertige Varianten kombinieren Siliziumnitrid-Keramikkugeln und speziellen Edelstahl, wodurch das Gewicht um 30 % reduziert und die Geschwindigkeit erhöht wird.
• Innovative PEEK-Verbundlager reduzieren das Gewicht um 60 % und halten Temperaturen von bis zu 260 °C stand.
• Durch ultrapräzises Schleifen erreicht die Toleranz ABEC-3/P6, wodurch der Rundlauf auf 0,002 mm begrenzt wird.

(3) Anpassungsfähige Leistung für alle Szenarien

Diese Lager bieten multidimensionale Vorteile für die komplexen Bedingungen von UAVs:

• Geschwindigkeit: Herkömmliche Miniatur-Rillenkugellager erreichen 34.000 U/min; hochwertige Lager überschreiten durch strukturelle Optimierung 120.000 U/min.
• Abdichtung: Doppelte Deckscheiben aus Metall (ZZ) verhindern das Eindringen von Verunreinigungen; spezielle mehrschichtige Labyrinthdichtungen erreichen IP68.
• Temperatur: Herkömmliche Lager arbeiten bei -20 °C bis 120 °C, spezielle Varianten bei -70 °C bis 300 °C.

(4) Wartungsarmer, langlebiger Betrieb

Vorschmierung und Materialverbesserungen senken die Wartungskosten:

• Werkseitig eingefülltes Hochleistungsfett erfüllt die regulären Anforderungen; mit Graphen modifiziertes Fett ermöglicht 2.000 Stunden wartungsfreien Betrieb.
• Vakuumbeschichtete Keramiklager halten über 8.000 Stunden und übertreffen damit den internationalen Luftfahrtstandard von 3.000 Stunden.

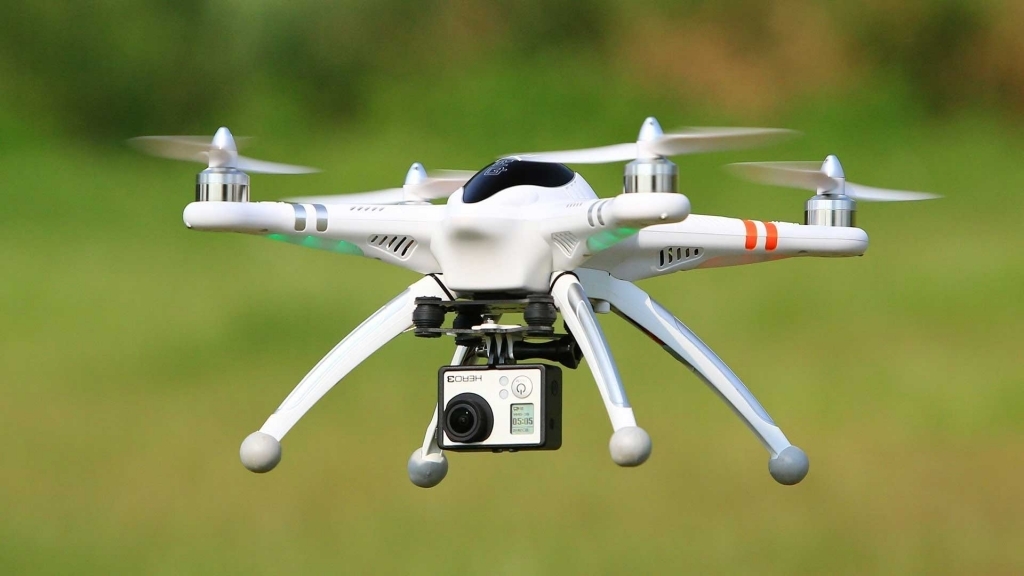

II. Wesentliche Vorteile für UAV-Anwendungen

Unter den komplexen Arbeitsbedingungen von UAVs führen die technischen Eigenschaften der Lager zu gezielten Anwendungsvorteilen:

(1) Steigerung der Zuverlässigkeit und Ausdauer des Flugsystems

UAV-Motoren (zentrale Leistungskomponenten) erfordern schnelle, leichte Lager:

• Kardanmotoren mit L-520ZZ-Lagern reduzieren Vibrationen um 42 % und verlängern die Lebensdauer um 15 %;
• PEEK-Keramik-Hybridlager (durch Fusion auf molekularer Ebene) halten Vibrationen unter 0,02 mm/s und erreichen 120.000 U/min, wodurch sie Logistik-UAVs antreiben;
• Temperaturbeständige Lager behalten bei -70 °C über 90 % ihrer Tragfähigkeit und unterstützen wissenschaftliche UAVs in der Polarregion.

(2) Sicherstellung des präzisen Betriebs der Missionsausrüstung

Für Präzisionsverzahnung (z. B. Luftgimbals) ist die hohe Präzision der Lager von entscheidender Bedeutung:

• Topologieoptimierte harmonische Reduzierlager erhöhen die Axialsteifigkeit um 42 %.
• Bionische Gelenklager in kardanischen Stabilisatoren reduzieren die Reaktionsverzögerung von 15 ms auf unter 5 ms und unterstützen so die 8K-Luftbildfotografie.

(3) Anpassung an Herausforderungen in verschiedenen Szenarien

Das Miniatur-Rillenkugellager zeichnet sich in verschiedenen UAV-Umgebungen aus:

• Küsteninspektion: Wasserdichte/staubdichte Varianten bestehen 2.000-stündige Salzsprühtests und behalten ihre 100-prozentige Verfügbarkeit auch bei Taifunen bei.
• Pflanzenschutz in der Landwirtschaft: Korrosionsbeständige Lager verlängern die Lebensdauer von Pestizidpumpen auf 3.000 Stunden und senken die Kosten um 20 %.
• Logistik: „Sandwich“-Dämpfungslager absorbieren Vibrationen der Stufe 6 und halten die Positionierungsgenauigkeit innerhalb von ±3 cm.

(4) Reduzierung der Gesamtlebenszykluskosten

Standardisierung und lange Lebensdauer senken die Kosten in der UAV-Branche:

• Beschaffung: Die standardisierte Massenproduktion gewährleistet Kosteneffizienz bei Großaufträgen.
• Wartung: Das wartungsfreie Design mit Lebensdauer von 2.000 Stunden reduziert Ausfallzeiten und Arbeitskosten.
• Qualität: Eine Fehlerquote von 0,3 ‰ pro Charge minimiert die Reparaturkosten für Endprodukte.

 ​

III. Ausblick auf die Branchenentwicklung

Die Low-Altitude-Economy befindet sich derzeit in einem kommerziellen Boom. Innovationen und die breitere Anwendung von Miniatur-Rillenkugellagern werden das Wachstum der UAV-Branche weiter vorantreiben.

Von Verbraucher-Luftfahrgeräten bis hin zu industriellen Inspektions-UAVs und von der Logistik bis hin zu Spezialeinsätzen treiben diese „Präzisionsverbindungen“ mit kleinen Komponenten große Märkte an und tragen dazu bei, dass Chinas UAV-Sektor weltweit wettbewerbsfähig wird.

Zukünftige Durchbrüche bei Materialien und intelligenter Fertigung werden diese Lager zu höherer Geschwindigkeit und Widerstandsfähigkeit gegenüber rauen Umgebungsbedingungen sowie längerer Lebensdauer führen und damit die Anwendungsgrenzen von UAVs weiter ausdehnen.
