Anwendung von Nadellagern

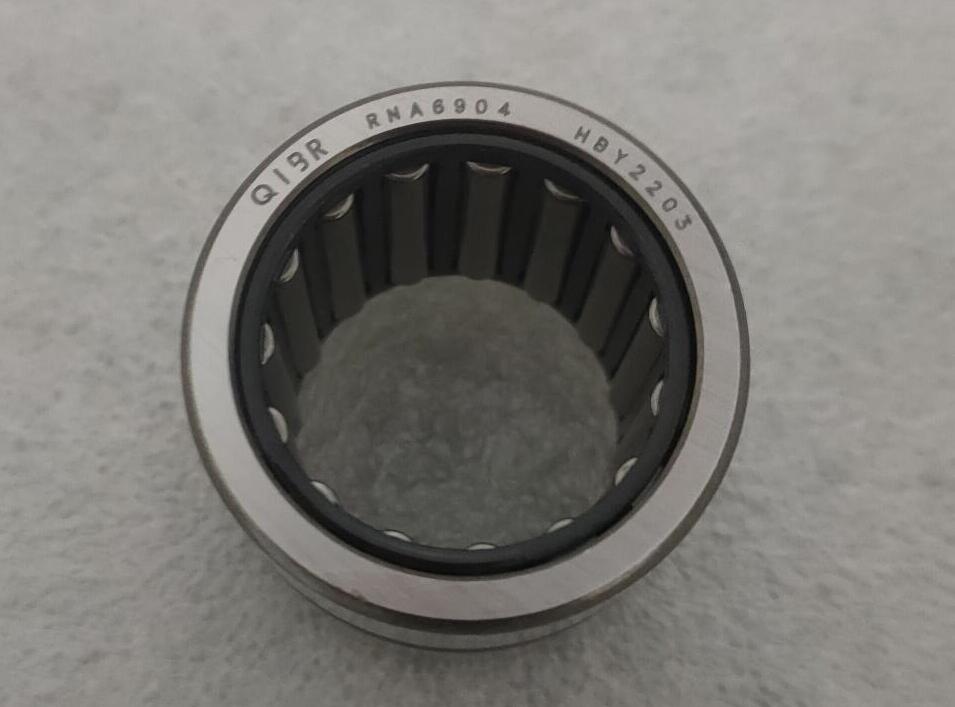

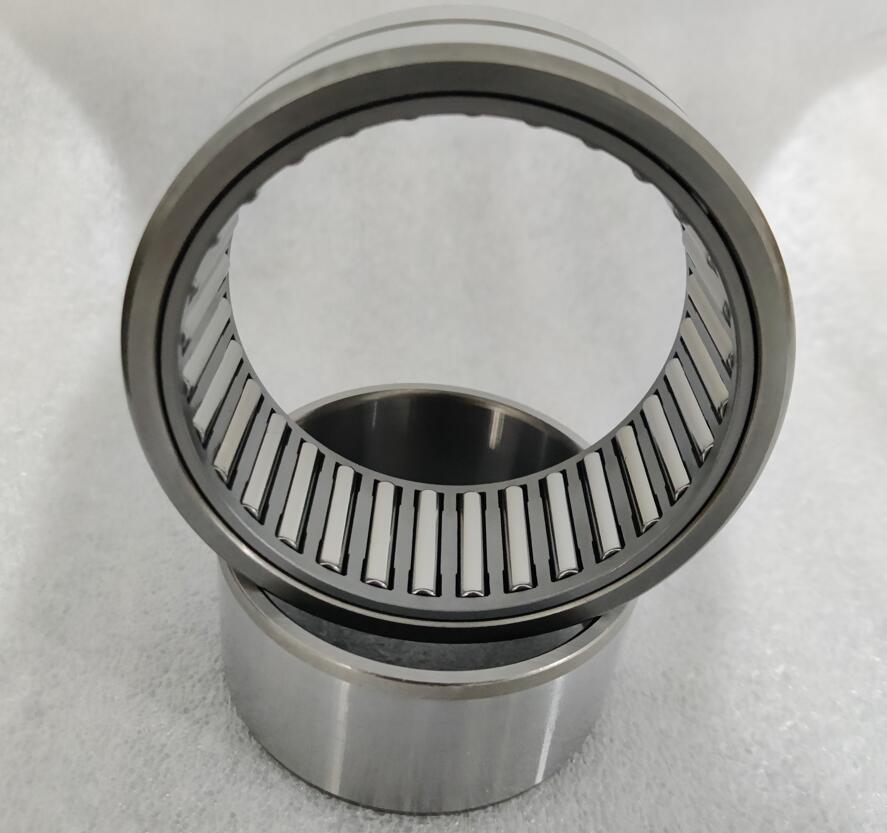

Nadellager zeichnen sich durch ihre schlanken Rollen (mit Verhältnis von Länge zu Durchmesser von typischerweise 3 bis 10) aus und bieten einzigartige Vorteile wie kompakte Bauweise, geringe Radialabmessungen und hohe Tragfähigkeit. Hier finden Sie konkrete Anwendungsbeispiele aus verschiedenen Bereichen, die ihren praktischen Nutzen veranschaulichen:

1. Automobilindustrie: „Platzoptimierer” in zentralen Getriebekomponenten

• Schaltgetriebe: Einreihige Nadellager oder kombinierte Nadellager und Axialkugellager werden häufig an den Eingangs-, Ausgangs- und Zwischenwellen von Getrieben eingesetzt. Beispielsweise arbeitet die Lagerung zwischen der Eingangswelle und der Kupplungsscheibe in einem engen Raum und muss Radialkräfte aus dem Getriebe (bis zu mehreren tausend Newton) aufnehmen. Die kompakte Bauweise der Nadellager passt hier perfekt, während ihre hohe Tragfähigkeit stabile Kraftübertragung beim Schalten gewährleistet.

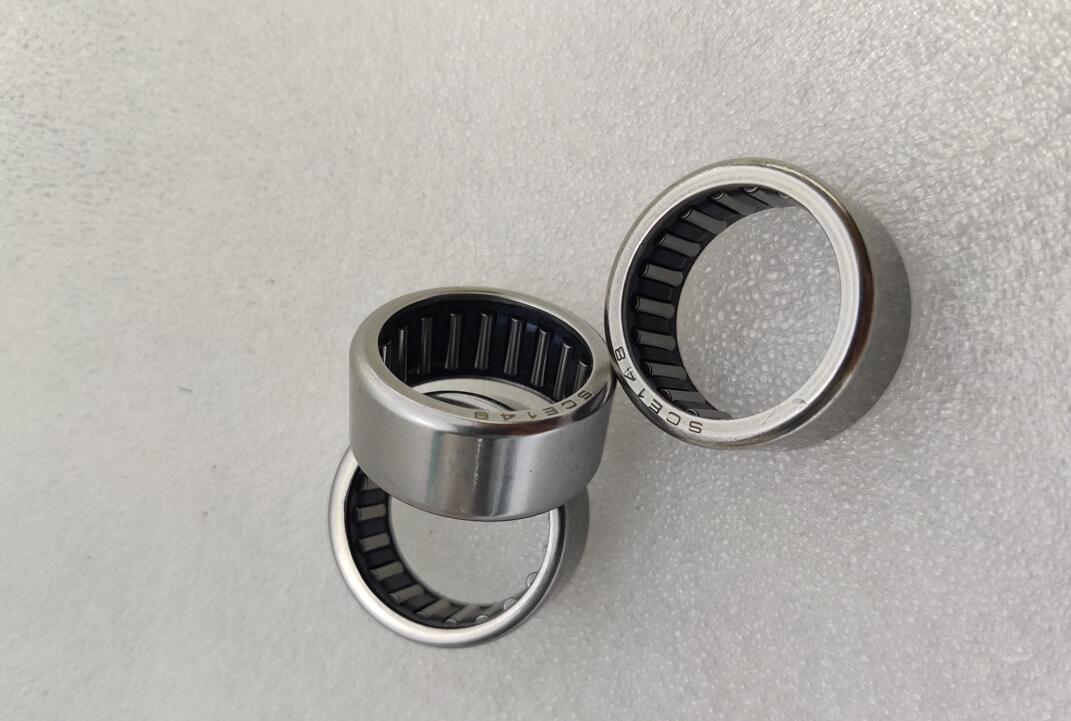

• Kupplungen für Kraftfahrzeuge: Nadellager ohne Innenring werden häufig in Kupplungsausrücklagern verwendet. Sie nutzen den Außenring der Kupplungsausrückhülse direkt als Laufbahn, wodurch axialer Platz gespart wird. Wenn der Fahrer das Kupplungspedal betätigt, drückt das Lager den Ausrückhebel zusammen mit der Ausrückgabel. Die Rollreibung der Nadeln macht den Ausrückvorgang reibungsloser und reduziert den Pedalweg.
• Lenksysteme: Die Verbindung zwischen Achsschenkel und Spurstangenkopf muss bei begrenztem Einbauraum den radialen Stoßkräften beim Lenken standhalten. Hier kommen Nadellager mit Käfigen zum Einsatz, da sie hochfrequente Stoßbelastungen aufnehmen und gleichzeitig die Lenkflexibilität gewährleisten, wie sie häufig in mechanischen Lenksystemen von Kleinwagen zu finden ist.

2. Werkzeugmaschinen: „Stabile Stützen” für hochpräzisen Betrieb

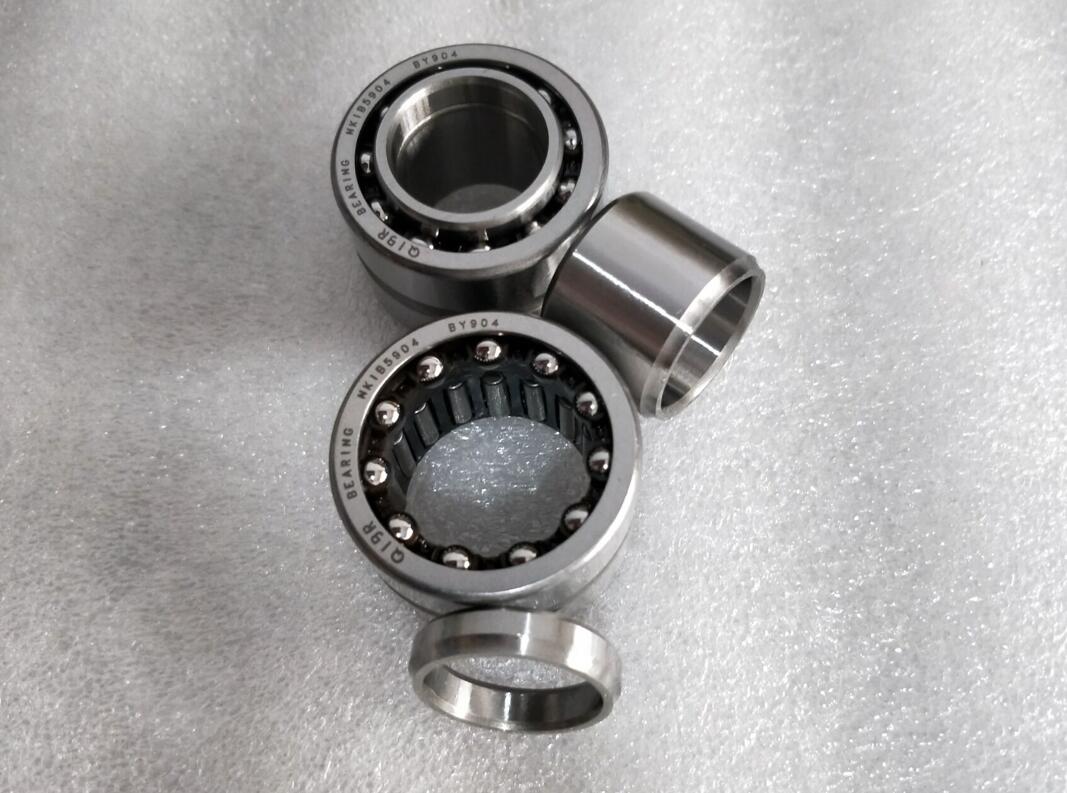

• Schleifspindel: Schleifmaschinen erfordern extrem hohe Bearbeitungspräzision (bis zu 0,001 mm), was strenge Kontrolle über Rundlauf der Spindel erfordert. Hier kommen hochpräzise (Klasse P4) kombinierte Nadellager und Schrägkugellager zum Einsatz. Der Nadellager nimmt die Radialkräfte der schnell rotierenden Schleifscheibe (mit über 3000 U/min) auf, während der Schrägkugellager den Axialkräften entgegenwirkt. In Verbindung mit präziser Schmierung stabilisieren diese Lager Spindelbetrieb und erfüllen die geforderte Oberflächenrauheit der Werkstücke.
• CNC-Drehmaschinen-Vorschubachsen: Die Lagerung der Kugelgewindespindel auf der Vorschubachse muss in einem begrenzten Raum Radialkräfte von der Spindel aufnehmen und gleichzeitig die Vorschubgenauigkeit gewährleisten. Außenringfreie Nadellager nutzen den Spindelzapfen direkt als Laufbahn. In Kombination mit der Vorspannungskonstruktion der Spindelmutter reduzieren sie den radialen Platzbedarf und minimieren die Wellenauslenkung durch die gleichmäßige Verteilung der Wälzkörper, wodurch die Vorschubgenauigkeit verbessert wird.

3. Haushaltsgeräte: „Effiziente Getriebe” auf kompaktem Raum

• Waschmaschinentrommelwellen: Während des Betriebs drehen sich Waschmaschinentrommeln mit hohen Drehzahlen (500–1200 U/min), und das Gewicht der Wäsche erzeugt erhebliche Radialbelastungen auf die Trommelwelle. Zur Lagerung der Wellenenden werden zweireihige Nadellager verwendet. Die beiden Rollenreihen verteilen die Last gleichmäßig, und die Presspassung zwischen dem Außenring des Lagers und dem Waschmaschinengehäuse reduziert Vibrationen und verhindert so ungewöhnliche Geräusche während des Betriebs. Ihre kompakte Bauweise ist ideal für den begrenzten Innenraum von Waschmaschinen.
• Klimakompressoren: Die Exzenterwelle von Rotationskompressoren muss den Radialkräften aus der Kompression des Kältemittels standhalten und in Umgebungen mit hohen Temperaturen (ca. 100 °C) betrieben werden. Hier kommen abgedichtete Nadellager mit Hochtemperaturfett zum Einsatz. Der Außenring ist am Kompressorgehäuse befestigt, während der Innenring mit der Exzenterwelle rotiert. Die hohe Belastbarkeit der Rollen bewältigt Impulsbelastungen während der Kompression, und die Dichtumg verhindert Kältemittelleckagen und das Eindringen von Verunreinigungen.

4. Landmaschinen: „Robuste Arbeitstiere” in rauen Umgebungen

• Traktorgetriebe: Traktorgetriebe sind während des Betriebs großen Drehmomenten und häufigen Stößen (z. B. durch unterschiedlichen Pflugwiderstand) ausgesetzt und müssen im Feld mit Staub und Schlamm fertig werden. An den Zwischenwellen der Getriebe werden verstärkte Nadellager mit Doppellippendichtungen eingesetzt. Die Dichtung verhindert das Eindringen von Schmutz, während verdickte Rollen und hochfeste Stahlkäfige Stoßbelastungen standhalten und so die Lebensdauer unter rauen Bedingungen verlängern.
• Mähwerke für Mähdrescher: Die beweglichen und feststehenden Messer der Mähwerke bewegen sich mit hohen Relativgeschwindigkeiten (ca. 800 U/min), und die Mähwelle muss den Radialkräften beim Schneiden von Stroh standhalten. Hier kommen Außenringfreie Nadellager zum Einsatz, wobei die Oberfläche der Mähwelle gehärtet (HRC60) ist, um direkt als Laufbahn zu dienen. Dies reduziert die Anzahl der Teile, und der Linienkontakt der Rollen verteilt die Belastungen von den Messern und verhindert so die Verformung der Welle.

5. Medizinische Geräte: „Präzise Stützen“ für komplizierte Operationen

• Zahnärztliche Hochgeschwindigkeitshandstücke: Zahnbohrer arbeiten mit extrem hohen Drehzahlen (bis zu 400.000 U/min) und erfordern stabile Drehung auf kleinem Raum (ca. 10 mm Durchmesser). Im Inneren werden Miniatur-Nadellager (mit Rollen von nur 0,6 mm Durchmesser) verwendet, die mit Keramikrollen (leicht und reibungsarm) und Hochgeschwindigkeitsfett kombiniert sind. Sie nehmen während des Bohrens Radialkräfte auf und minimieren dabei Wärme und Vibrationen.
• Chirurgische Robotergelenke: Die Gelenke von chirurgischen Roboterarmen erfordern hochpräzise Drehung (Positionierfehler < 0,1 mm) und leichte Bauweise. An den Gelenkwellen werden dünnwandige Nadellager verwendet, deren Außenring in das Gelenkgehäuse integriert ist und deren Innenring mit der rotierenden Welle presssitzend verbunden ist. Die gleichmäßige Verteilung der Rollen gewährleistet die Koaxialität während der Drehung und erfüllt damit die strengen Genauigkeitsanforderungen der minimalinvasiven Chirurgie.
