NUKRE 47: Ein umfassender Leitfaden zu Konstruktion, Leistung und Anwendungen

Im Bereich der Industriemaschinen spielen Kurvenrollen eine entscheidende Rolle für die präzisen Bewegungsübertragung und Tragfähigkeit. Unter den vielfältigen Kurvenrollen, die auf dem Markt erhältlich sind, zeichnet sich das NUKRE 47 als spezialisierte und leistungsstarke Komponente aus, die in verschiedenen Industriezweigen weit verbreitet ist. Dieser Artikel soll einen detaillierten Überblick über NUKRE 47 geben und dessen Konstruktionsmerkmale, wichtige technische Parameter, Leistungsvorteile, typische Anwendungen sowie wesentliche Aspekte der Installation und Wartung behandeln.

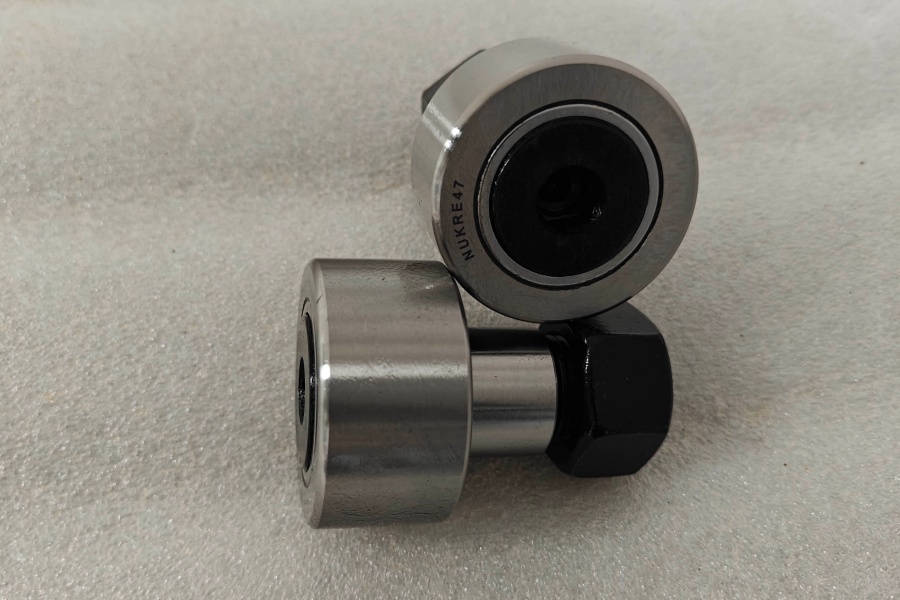

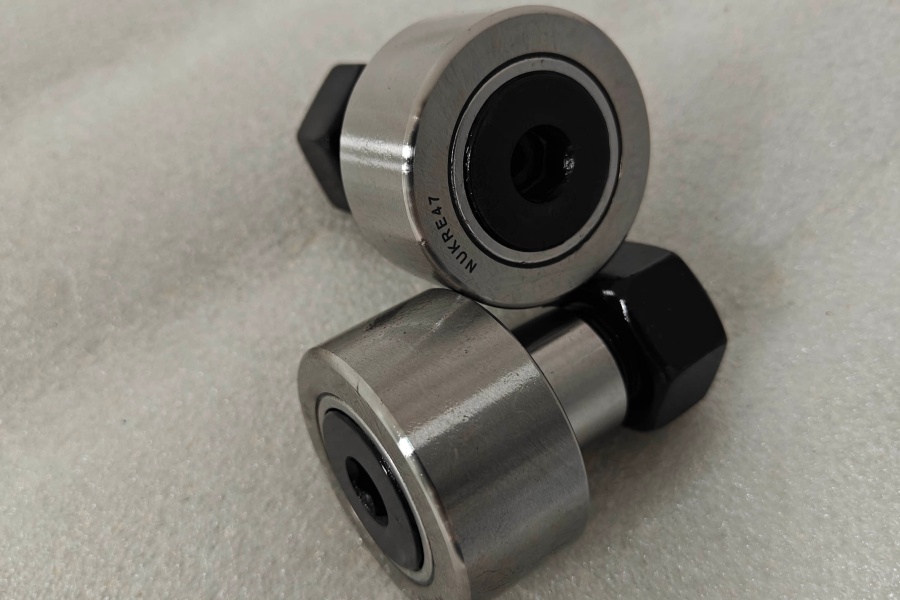

Zunächst einmal ist es wichtig, die Klassifizierung und strukturelle Positionierung von NUKRE 47 zu verstehen. Das NUKRE 47 gehört zur der Kurvenrolle, genauer gesagt zur Serie der vollrolligen Zylinderrollen-Kurvenrollen mit exzentrischen Hülsen. Seine Modellbezeichnung hat spezifische technische Konnotationen: „NUKR“ steht für vollrollige Zylinderrollen-Kurvenrolle mit axialer Führung und beidseitigen Labyrinthdichtungen, während das zusätzliche „E“ die Integration des exzentrischen Kragens anzeigt. Diese exzentrische Hülsen unterscheidet die NUKRE-Serie von der Standard-NUKR-Serie und bietet einzigartige Vorteile bei der Montage und Ausrichtung.

Das NUKRE 47 hat zweireihige Zylinderrollen ohne Käfig, wodurch eine größere Anzahl von Wälzkörpern möglich ist. Diese Konstruktion verbessert die radiale Tragfähigkeit des Lagers im Vergleich zu Kurvenrollen mit Käfig erheblich, sodass es erheblichen statischen und dynamischen Radialbelastungen standhalten kann. Darüber hinaus ist das Lager mit doppelseitigen Labyrinthdichtungen ausgestattet. Diese Dichtung verhindert wirksam das Eindringen von Staub, Schmutz und anderen Verunreinigungen in das Lagerinnere und hält gleichzeitig das Schmierfett zurück, wodurch die Lebensdauer des Lagers verlängert wird.

Ein weiteres bemerkenswertes Konstruktionsmerkmal des NUKRE 47 ist seine Exzenterhülse mit Exzentrizität von 1 mm. Während der Montage ermöglicht diese Exzenterhülse eine Feineinstellung der Lagerposition, um kleinere Montagefehler oder Fehlausrichtungen zwischen Welle und Laufbahn auszugleichen. Das Lager ist außerdem mit einer Sechskantbohrung sowohl am Bolzenkopf als auch an der Welle ausgestattet, was die Montage vereinfacht und versichert. Der Bolzen hat ein M20x1,5-Gewinde, das eine zuverlässige Befestigung an der Gegenkomponente mit vorgeschriebenem Anzugsmoment von 120 Nm gewährleistet.

Um die Leistungsfähigkeit des NUKRE 47 vollständig zu verstehen, ist es unerlässlich, seine wichtigsten technischen Parameter zu untersuchen. Gemäß den offiziellen Spezifikationen hat das Lager einen Nenndurchmesser (D) von 47 mm, einen Innendurchmesser (d) von 20 mm und eine Breite (B) von 25,6 mm. Die effektive Länge der Schraube beträgt 40,5 mm und der minimale Kantenradius (r) 1 mm, was dazu beiträgt, Spannungskonzentrationen während des Betriebs zu vermeiden. In Bezug auf die Tragfähigkeit hat NUKRE 47 dynamische Tragfähigkeit (Cr) von 28.500 N und statische Tragfähigkeit (Cor) von 37.500 N. Die zulässige radiale dynamische Belastung (Fr) beträgt 16.200 N, und die zulässige radiale statische Belastung (For) beträgt 32.500 N, bei Ermüdungsgrenzbelastung (Cur) von 4.850 N. Diese Parameter zeigen die Fähigkeit des Lagers, über längere Zeiträume hohen Belastungen standzuhalten. In Bezug auf die Drehleistung beträgt die maximal zulässige Drehzahl (Ng) bei Fettschmierung 4.200 U/min, wodurch es für Anwendungen geeignet ist, die moderate bis hohe Drehzahlen erfordern.

Das Lager NUKRE 47 besteht aus hochwertigem Kohlenstoffstahl durch strenge Wärmebehandlung, die seine Härte, Verschleißfestigkeit und allgemeine mechanische Festigkeit verbessert. Der Außenring verfügt über ein optimiertes bombiertes Profil (X/R), das dazu beiträgt, die Lasten gleichmäßig über die Kontaktfläche zu verteilen, die Kantenbelastung zu reduzieren und geringfügige Fluchtungsfehler zwischen Lager und Laufbahn auszugleichen. Diese Konstruktionsmerkmale sind besonders vorteilhaft bei Anwendungen, bei denen die Laufbahn möglicherweise nicht perfekt eben oder ausgerichtet ist.

Aufgrund seiner robusten Konstruktion, hohen Tragfähigkeit und vielseitigen Leistungsfähigkeit findet das Lager NUKRE 47 in einer Vielzahl von Industriezweigen breite Anwendung. Laut Branchenangaben wird es häufig in Werkzeugmaschinen eingesetzt, wo es eine präzise und zuverlässige Führung für Nockenmechanismen und Linearbewegungssysteme bietet. In der Bergbau- und Mineralverarbeitungsindustrie wird das NUKRE 47 in Fördersystemen eingesetzt, wo es schweren Lasten und rauen Betriebsbedingungen wie Staub, Vibrationen und Temperaturschwankungen standhält. Das Lager eignet sich auch für landwirtschaftliche Maschinen wie Erntemaschinen und Bodenfräsen, wo seine Langlebigkeit und Beständigkeit gegen Verschmutzungen lange Lebensdauer gewährleisten. Darüber hinaus wird es in Baumaschinen, automatisierten Produktionslinien und Energieerzeugern eingesetzt, was seine Anpassungsfähigkeit an unterschiedliche industrielle Umgebungen unterstreicht.

Die ordnungsgemäße Installation und Wartung sind entscheidend für die Maximierung der Leistung und Lebensdauer des NUKRE 47. Bei der Installation muss unbedingt darauf geachtet werden, dass die Montagefläche sauber, eben und frei von Graten oder Defekten ist. Das Lager sollte unter Verwendung der vorgesehenen Sechskantlöcher eingebaut werden, wobei das angegebene Anzugsmoment von 120 Nm strikt einzuhalten ist. Zu festes oder zu lockeres Anziehen kann zu vorzeitigem Ausfall, erhöhter Reibung oder verminderter Tragfähigkeit führen. Die Exzenterhülse sollte sorgfältig eingestellt werden, um die gewünschte Ausrichtung zu erreichen, und überschüssiges Fett sollte nach dem Einbau zur Vermeidung der Überhitzung entfernt werden.

Was die Wartung betrifft, so ist das Lager NUKRE 47 mit zwei Schmiernippeln (NIPA 2 x 7,5) für regelmäßige Nachschmierung ausgestattet. Die Häufigkeit der Schmierung hängt von den Betriebsbedingungen wie Belastung, Drehzahl und Umgebung ab. Im Allgemeinen wird empfohlen, das Lager in regelmäßigen Abständen nachzuschmieren, um sicherzustellen, dass die Wälzkörper und Laufbahnen ordnungsgemäß geschmiert bleiben, wodurch Reibung und Verschleiß reduziert werden. Die Labyrinthdichtungen sollten regelmäßig überprüft werden, um sicherzustellen, dass sie intakt sind und ordnungsgemäß funktionieren, da beschädigte Dichtungen das Eindringen von Verunreinigungen in das Lager ermöglichen und dessen Leistung beeinträchtigen können. Wenn während des Betriebs Anzeichen von Verschleiß, Beschädigungen oder ungewöhnliche Geräusche festgestellt werden, sollte das Lager unverzüglich ausgetauscht werden, um weitere Schäden an der Maschine zu vermeiden.

Beim Vergleich des NUKRE 47 mit ähnlichen Lagermodellen wie dem NUKR 47 liegt der wesentliche Unterschied im Vorhandensein der Exzenterhülse. Das NUKR 47 hat keine Exzenterhülse und eignet sich daher für Anwendungen, bei denen eine präzise Ausrichtung keine große Rolle spielt. Im Gegensatz dazu bietet die Exzenterhülse des NUKRE 47 größere Flexibilität bei der Montage, sodass es die bevorzugte Wahl für Anwendungen ist, bei denen geringfügige Fehlausrichtungen auftreten können. Darüber hinaus hat NUKRE 47 durch vollrollige Rollen höhere Tragfähigkeit als Kurvenrollen mit Käfig, wie beispielsweise die KR-Serie, kann jedoch aufgrund des fehlenden Käfigs eine etwas geringere Höchstgeschwindigkeit aufweisen.

Zusammenfassend lässt sich sagen, dass das Lager NUKRE 47 robuste Konstruktion, hohe Tragfähigkeit und vielseitige Leistung vereint. Seine einzigartigen Merkmale, darunter die Exzenterhülse, die vollrolligen zweireihigen Rollen und die Labyrinthdichtungen, machen es für eine Vielzahl von industriellen Anwendungen geeignet, von Werkzeugmaschinen bis hin zu Bergbaumaschinen. Durch die Einhaltung der richtigen Montage- und Wartungsverfahren können Anwender sicherstellen, dass das NUKRE 47-Lager über eine lange Lebensdauer hinweg eine zuverlässige und effiziente Leistung erbringt. Da sich Industriemaschinen immer weiter in Richtung höherer Präzision, größerer Tragfähigkeit und härterer Betriebsbedingungen entwickeln, bleibt das NUKRE 47 ein wertvoller Bestandteil für den reibungslosen und effizienten Betrieb industrieller Systeme.
