QIBR-Auswahlhilfe für Gelenklager

Präzise Passung, reibungslose Bewegung, zuverlässige Leistung

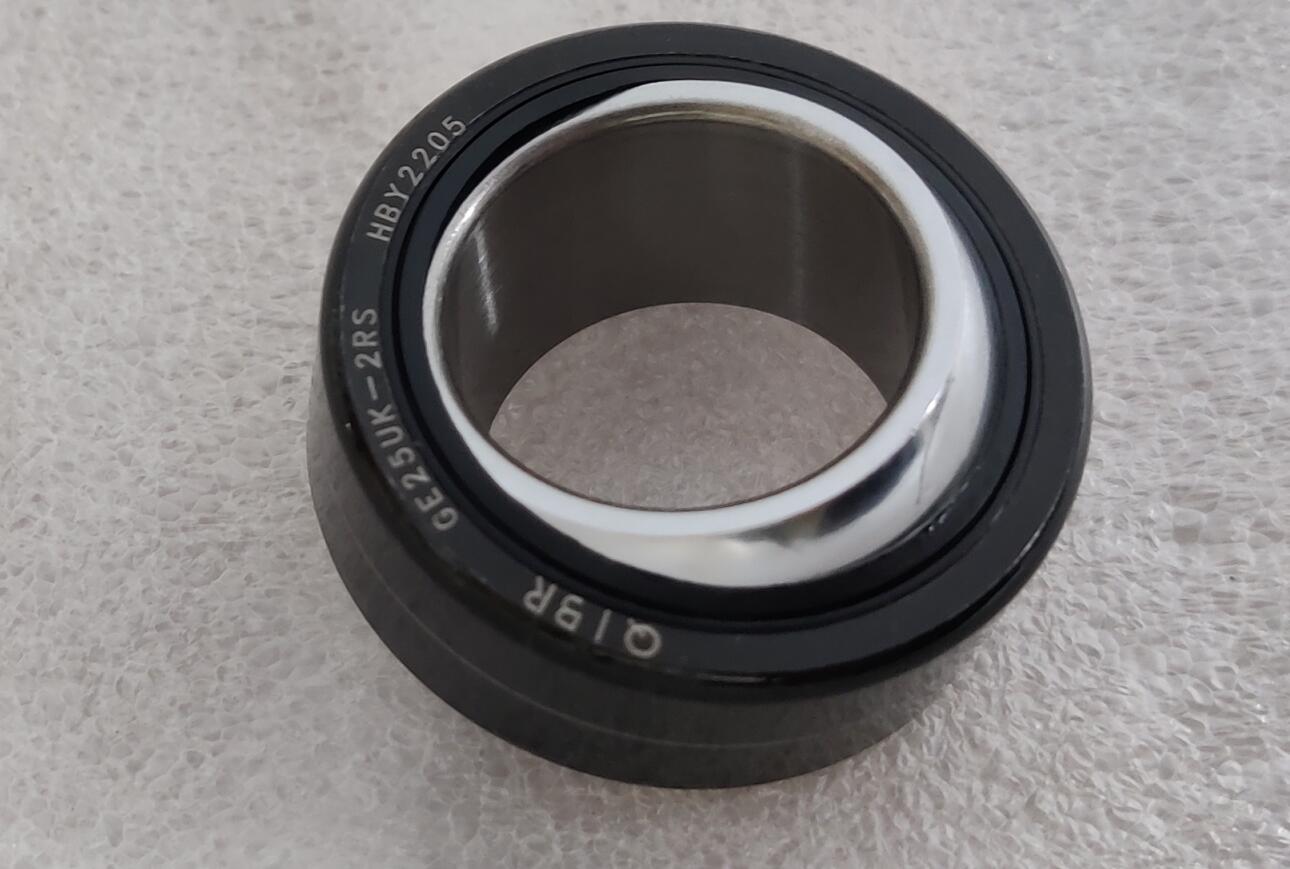

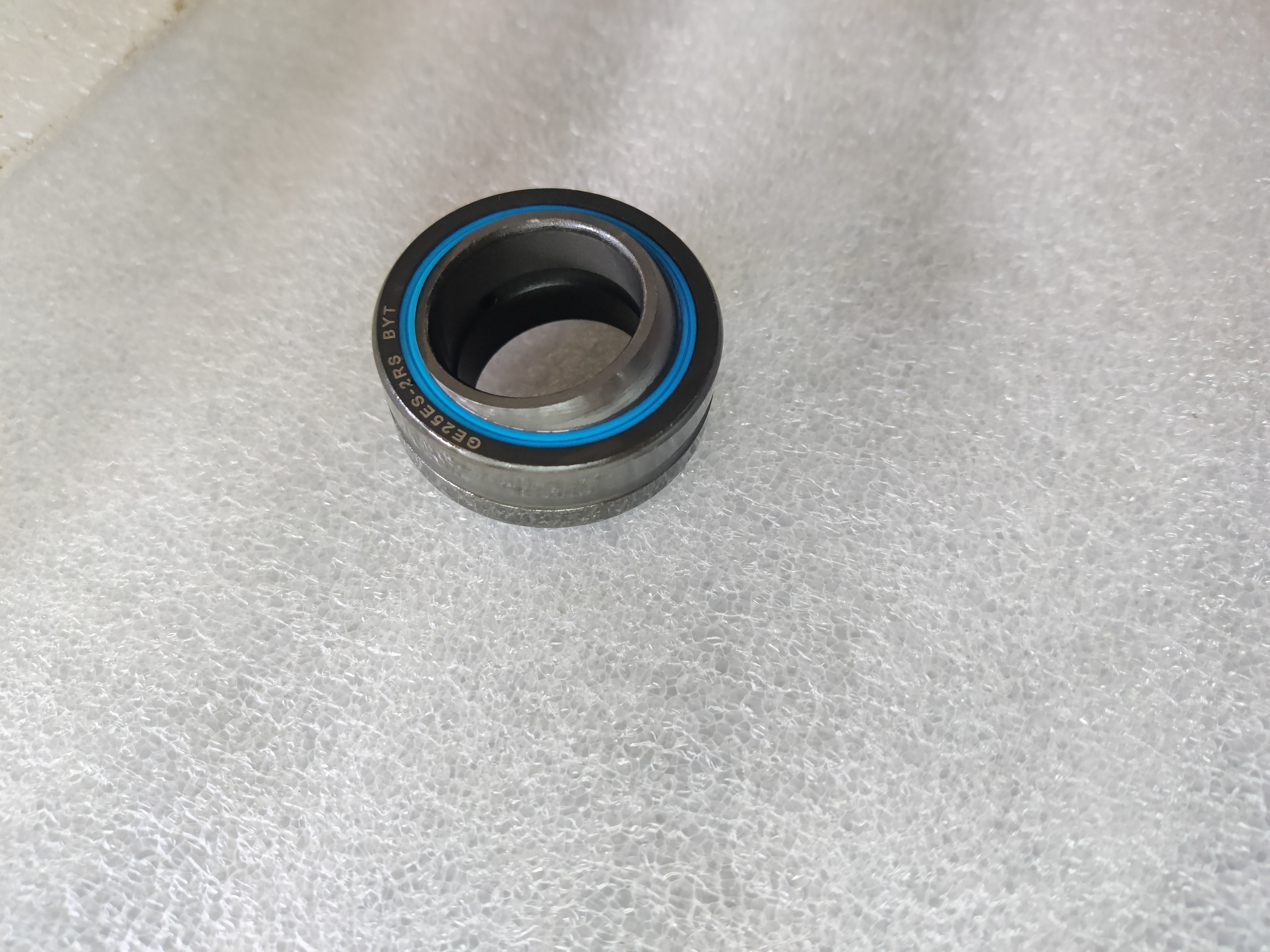

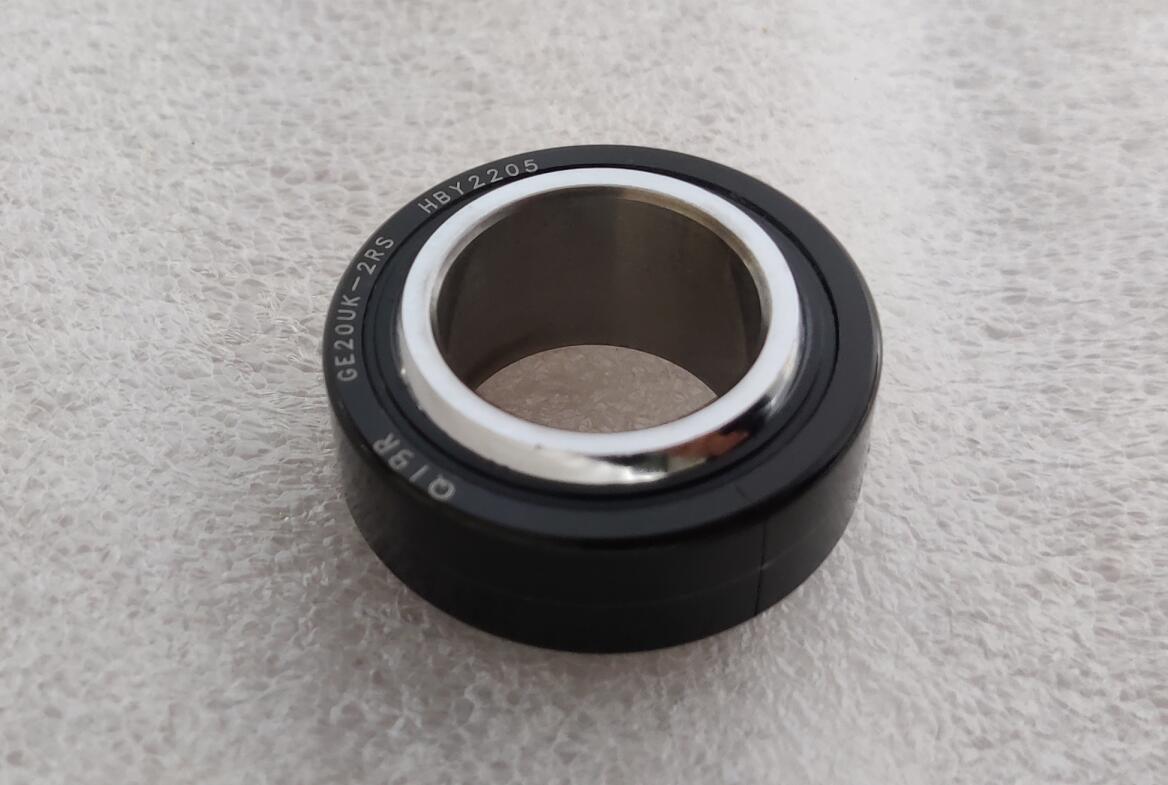

In Baumaschinen, Luft- und Raumfahrtsystemen und automatisierten Anlagen spielen Gelenklager bei präzisen Bewegungen und Aufnahme multidirektionaler Lasten eine entscheidende Rolle.

Ihre Leistung hängt nicht nur vom Material und der Struktur ab, sondern auch von der Passungstoleranz zwischen Welle und Gehäuse.

Selbst eine geringfügige Fehlanpassung kann zu häufigen Blockierungen oder vorzeitigem Verschleiß führen.

Aus diesem Grund legen wir bei QIBR Wert darauf, dass

die richtige Passungsauswahl der erste Schritt zur Zuverlässigkeit eines Lagers ist.

1. Unterschiedliche Bedingungen erfordern unterschiedliche Passungen – präzise Anpassung ist der Schlüssel

Die geeignete Lagerpassung hängt stark von der Art der Belastung, der Lagerung und dem Bewegungsmuster ab.

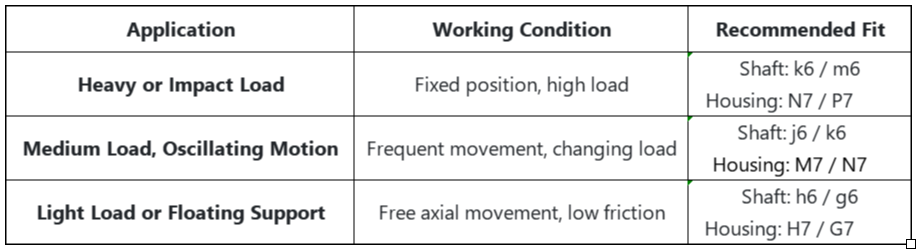

Auf der Grundlage langjähriger Erfahrung und Branchenstandards empfiehlt QIBR die folgenden Passungsrichtlinien:

QIBR-Tipp:

Verwenden Sie leichte Presspassung auf der festen Seite, um Reibverschleiß zu vermeiden und halten Sie auf der schwimmenden Seite für freie Wärmeausdehnung einen angemessenen Abstand ein.

2. Presspassung: Eng ist nicht immer richtig – Management des inneren Spiels

Viele Ingenieure glauben, dass engere Passung bessere Fixierung bedeutet.

Übermäßige Presspassung kann jedoch das innere Spiel des Gelenklagers komprimieren, was zu einer Vorspannung oder sogar zu einem Festfressen führen kann.

In Umgebungen mit hohen Temperaturen oder hochfrequenten Schwingungen verschlimmert die Wärmeausdehnung diesen Effekt noch.

QIBR-Lösung:

Wählen Sie für Anwendungen, die Presspassungen erfordern, Gelenklager mit einem inneren Spiel von C3 oder C4.

Diese Gelenklager sind mit etwas größeren inneren Spalten konstruiert, um die Auswirkungen von Presspassungen und Wärme auszugleichen und einen reibungslosen und zuverlässigen Betrieb zu gewährleisten.

3. Fallstudie aus der Praxis: Ein kleiner Passungsfehler, ein großer Ausfallverlust

Ein Roboterarm in einer automatisierten Produktionslinie kam häufig zum Stillstand.

Die Untersuchung ergab, dass der Außenring des Lagers verschlissen und mit dem Gehäuse verschmolzen war.

Die Ursache? Die schwimmende Lagerung verwendete eine m6-Wellenpassung anstelle der korrekten h6-Passung, wodurch das Lager axial blockiert wurde.

Als sich die Welle durch Hitze ausdehnte, baute sich Spannung auf, was zum übermäßigen Temperaturanstieg und Schmierversagen führte.

Erkenntnis:

Selbst hochpräzise Gelenklager können bei falscher Passung schnell ausfallen.

Unterscheiden Sie stets zwischen festen und schwimmenden Lagern – und verwenden Sie niemals eine enge Passung am schwimmenden Ende.

4. Ein systematischer Ansatz: Vom einzelnen Parameter zur vollständigen Zuverlässigkeit

Bei QIBR betrachten wir die Auswahl der Passung als Teil einer Designstrategie auf Systemebene und nicht nur als Toleranzwert. Ingenieure sollten Folgendes bewerten:

• Größe und Richtung der Belastung
• Art der Lagerung (fest oder schwimmend)
• Schwingungsfrequenz und -winkel
• Betriebstemperatur und Schmierbedingungen

Nur durch die Integration all dieser Faktoren können Sie wirklich die optimale Toleranzanpassung für maximale Stabilität und Lebensdauer der Anlage erreichen.

Mit dem umfassenden Fachwissen und den präzisen Fertigungskapazitäten von QIBR bieten wir umfassenden technischen Support – von der Auswahl der Gelenklager bis zur Montage – und helfen unseren Kunden, längere Lebensdauer, reibungslosere Bewegungen und einfachere Wartung zu erreichen.

QIBR – Entwickelt für präzise Bewegungen.

Eine intelligente Passungsauswahl beginnt mit der richtigen Toleranz.
