Pendelrollenlager: Das Rückgrat von Schwerlastanwendungen
In der Welt der Industriemaschinen und der Automobiltechnik spielen Lager für reibungslosen, effizienten und zuverlässigen Betrieb eine unverzichtbare Rolle. Unter den vielen verfügbaren Lagertypen zeichnen sich Pendelrollenlager durch ihre Fähigkeit aus, extrem hohe Belastungen aufzunehmen, Fluchtungsfehler auszugleichen und unter schwierigen Bedingungen zuverlässig zu arbeiten. Diese Lager sind zum Rückgrat von Schwerlastanwendungen geworden, darunter Bergbau, Stahlwerke, Baumaschinen, Papierherstellung und Stromerzeugung.
Was sind Pendelrollenlager?
Pendelrollenlager sind selbstausrichtende Lager, die zwei Reihen tonnenförmiger Rollen enthalten. Im Gegensatz zu Kugellagern, die kugelförmige Kugeln als Wälzkörper verwenden, verwenden diese Lager zylinderförmige Rollen mit leicht konvexen Oberflächen. Durch diese einzigartige Konstruktion können sie sowohl Radialkräfte als auch Axialkräfte in beide Richtungen aufnehmen, was sie äußerst vielseitig macht.
Eines ihrer charakteristischen Merkmale ist die Selbstausrichtung. Durch ihre sphärische Laufbahn im Außenring können Pendelrollenlager Wellenversätze ausgleichen, die durch Montagefehler, Wellenauslenkungen oder Betriebsbedingungen verursacht werden. Diese Eigenschaft ist besonders wertvoll in Schwerlastumgebungen, in denen es schwierig ist, perfekte Ausrichtung aufrechtzuerhalten.
Wichtige Merkmale und Vorteile
1. Hohe Tragfähigkeit
Pendelrollenlager können gleichzeitig hohen radialen und axialen Belastungen standhalten und eignen sich daher ideal für Anwendungen mit extremen Arbeitsbedingungen.
2. Selbstausrichtungsfähigkeit
Ihre Konstruktion gleicht Winkelversätze von bis zu mehreren Grad aus, wodurch Belastungen reduziert und vorzeitige Ausfälle verhindert werden.
3. Langlebigkeit unter rauen Bedingungen
Ob in staubigen Umgebungen wie dem Bergbau, unter korrosiven Bedingungen im Schiffbau oder bei Hochtemperaturbetrieb in Stahlwerken – Pendelrollenlager bieten lange Lebensdauer und zuverlässige Leistung.
4. Vielseitigkeit in der Anwendung
Sie werden häufig in Getrieben, Förderbändern, Walzwerken, Brechern, Ventilatoren und Pumpen eingesetzt und unterstützen Branchen, in denen Ausfallzeiten kostspielig sind.
Ausführungsvarianten
Pendelrollenlager sind in verschiedenen Ausführungen für unterschiedliche Anwendungen erhältlich:
l Zylinderbohrung vs. Kegelbohrung
Erhältlich in gerader und konischer Innenringausführung, wobei die konischen Ausführungen häufig für Anwendungen verwendet werden, die einfache Montage und Demontage erfordern.
l Abgedichtete und offene Ausführungen
Abgedichtete Pendelrollenlager sind vorgeschmiert, bieten Schutz vor Verunreinigungen und reduzieren den Wartungsaufwand.
l Unterschiedliche Innenabstände
Entworfen mit spezifischen Abständen (C2, C3, C4 usw.), um Betriebstemperaturen und Belastungsbedingungen gerecht zu werden.
Vorgestellte Modelle: 22215E und 22226CC/W33
Um die Vielseitigkeit von Pendelrollenlagern zu veranschaulichen, betrachten wir zwei weit verbreitete Modelle:
l 22215E
Das Pendelrollenlager 22215E ist eine kompakte und dennoch leistungsstarke Option, die sich für allgemeine Industriemaschinen eignet. Es bietet hervorragende Tragfähigkeit bei gleichzeitig reibungslosem Betrieb. Mit seiner optimierten Innengeometrie wird das 22215E häufig in Getrieben, Förderbändern und Pumpen eingesetzt, wo sowohl Leistung als auch Haltbarkeit von entscheidender Bedeutung sind.

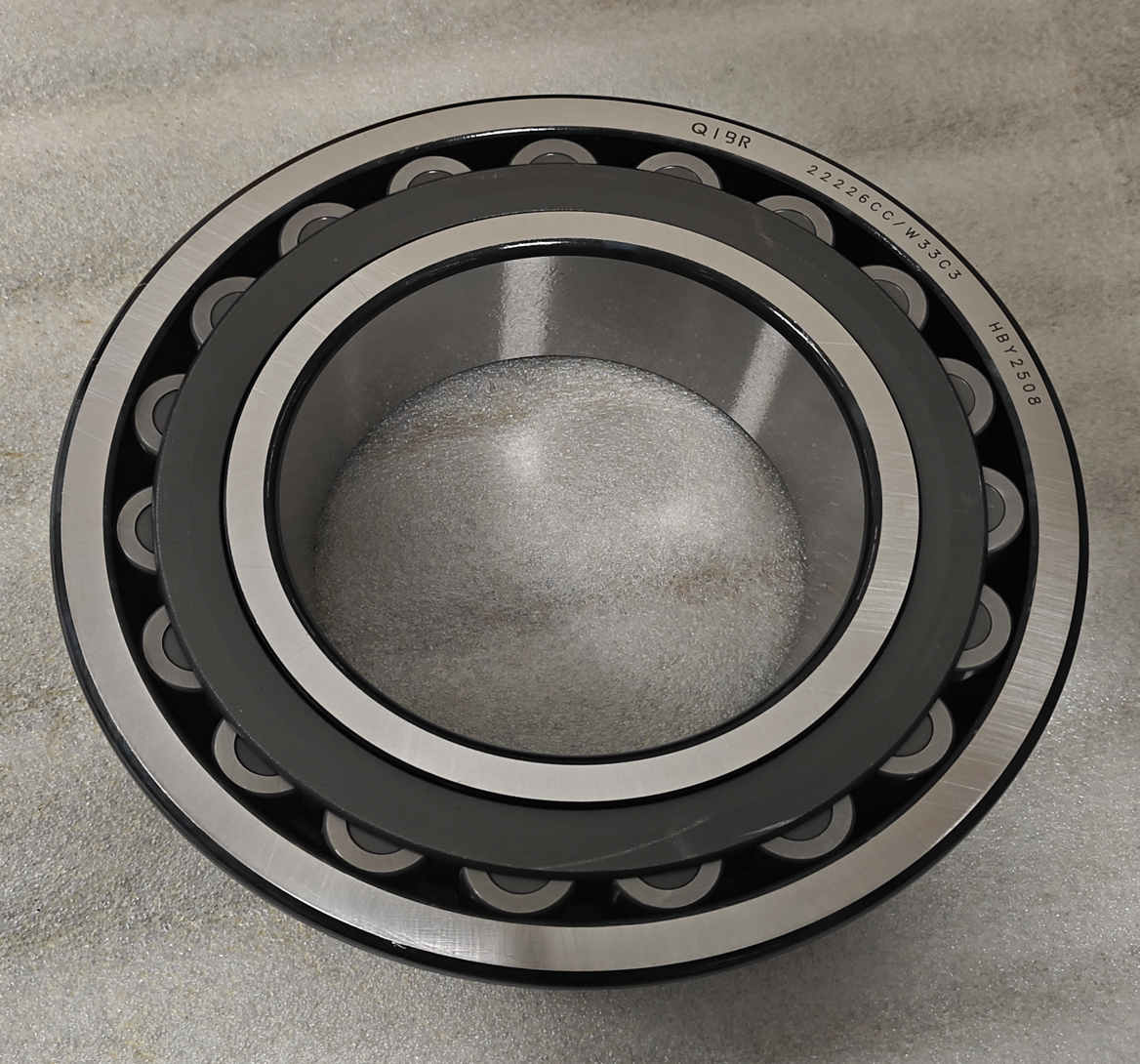

l 22226CC/W33 C3
Das 22226CC/W33 C3 ist ein größeres und robusteres Modell, das mit einer Schmiernut und drei Schmierlöchern (Bezeichnung W33) ausgestattet ist. Diese Eigenschaft gewährleistet effiziente Schmierung im Dauerbetrieb und macht es ideal für Bergbaumaschinen, Brecher und Stahlwerksanwendungen. Mit seiner Fähigkeit, hohe radiale und axiale Belastungen aufzunehmen, ist das 22226CC/W33 C3 die perfekte Wahl für Branchen, in denen extreme Zuverlässigkeit unerlässlich ist.
Werkstoffe und Wärmebehandlung
Moderne Pendelrollenlager werden aus hochwertigem Lagerstahl mit optimierter Wärmebehandlung hergestellt, um Verschleiß, Ermüdung und thermischer Belastung standzuhalten. Einige Ausführungen können auch mit speziellen Beschichtungen versehen sein, um zusätzliche Beständigkeit gegen Korrosion oder elektrische Erosion zu bieten.
Anwendungen in verschiedenen Branchen
1. Bergbau und Steinbrüche
Lager in Brechern, Vibrationssieben und Förderbändern müssen Stoßbelastungen und starker Verschmutzung standhalten. Pendelrollenlager zeichnen sich in dieser Umgebung aus.
2. Stahl- und Metallverarbeitung
Die hohen Temperaturen in Walzwerken erfordern Lager, die Präzision und Langlebigkeit gewährleisten.
3. Papier- und Zellstoffindustrie
Hochgeschwindigkeits-Papiermaschinen sind auf Pendelrollenlager angewiesen, um einen reibungslosen und kontinuierlichen Betrieb zu gewährleisten.
4. Windenergie
Windkraftanlagen verwenden Pendelrollenlager in Getrieben und Hauptwellen, wo Fehlausrichtungen und hohe Belastungen eine ständige Herausforderung darstellen.
5. Schifffahrt und Offshore
Lager müssen korrosiven Salzwasserbedingungen und dynamischen Belastungen durch Wellen standhalten, weshalb Pendelrollenlager die bevorzugte Wahl sind.
QIBR ist ein führender Lagerhersteller und bietet eine breite Palette an Pendelrollenlagern für globale Industrien an. Die Produkte des Unternehmens kombinieren fortschrittliche Metallurgie, Präzisionstechnik und optimierte Schmierlösungen, um die Leistung zu maximieren.
Zu den beliebten Serien der Pendelrollenlager von QIBR gehören:
Serie 22200: Kompakt, vielseitig, weit verbreitet in allgemeinen Industriemaschinen.
Serie 22300: Hohe Belastbarkeit, geeignet für Bergbau- und Brechanlagen.
Serie 24000 und 24100: Hohe Tragfähigkeit, konzipiert für Stahlwerke und Schwermaschinen.
Zukünftige Trends bei Pendelrollenlagern
Mit dem Aufkommen von intelligenten Fabriken und vorausschauender Wartung liegt die Zukunft der Pendelrollenlager in der Sensorintegration und intelligenten Schmiersystemen. Lager, die mit Sensoren zur Zustandsüberwachung ausgestattet sind, können Echtzeitdaten zu Temperatur, Vibration und Schmierstatus liefern und so den Betreibern helfen, unerwartete Ausfallzeiten zu vermeiden.
Darüber hinaus prägen umweltfreundliche Schmierstoffe und energieeffiziente Konstruktionen die nächste Generation von Pendelrollenlagern, wodurch der CO2-Fußabdruck reduziert und gleichzeitig die Leistung verbessert wird.
Fazit
Pendelrollenlager bieten die perfekte Balance zwischen Festigkeit, Anpassungsfähigkeit und Zuverlässigkeit. Von Bergbaustätten bis zu Offshore-Ölplattformen, von Windkraftanlagen bis zu Walzwerken – diese Lager gewährleisten einen kontinuierlichen Betrieb unter härtesten Bedingungen.
Das Engagement von QIBR für Forschung, Innovation und Qualität macht seine Pendelrollenlager – ob in kompakten Modellen wie 22215E oder in Schwerlastvarianten wie 22226CC/W33 – zu einer der weltweit führenden technischen Lösungen. Mit der Weiterentwicklung der Industrie und den steigenden Anforderungen an Effizienz und Nachhaltigkeit werden Pendelrollenlager auch weiterhin eine entscheidende Rolle bei der Förderung des Fortschritts auf der ganzen Welt spielen.
