Aufbau und Eigenschaften von Kugelumlaufspindeln

Eine Kugelumlaufspindel ist eine Art Lager, das zur Umwandlung von Drehbewegung in Linearbewegung oder umgekehrt verwendet wird. Nachfolgend finden Sie eine detaillierte Einführung in ihren Aufbau und ihre Eigenschaften:

I. Aufbau

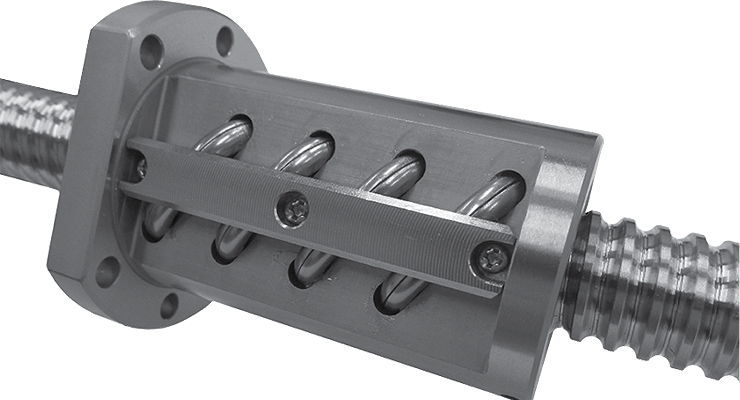

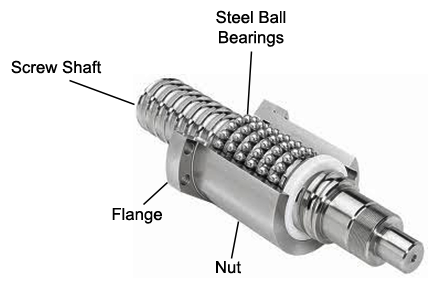

• Spindelwelle: Die Kernkomponente der Kugelumlaufspindel, die in der Regel aus hochfestem Stahl gefertigt ist. Ihre Oberfläche ist präzisionsgefertigt und verfügt über eine spiralförmige Laufbahn, die als Führungsbahn für die Kugeln dient.
• Mutter: Die Mutter ist mit der Schraubenwelle verbunden und verfügt über eine entsprechende innere spiralförmige Laufbahn, die mit derjenigen auf der Schraubenwelle übereinstimmt. Nach der Montage passt die Mutter auf die Schraubenwelle und die Kugeln rollen zwischen den passenden Laufbahnen der beiden Teile.
• Kugeln: In der Regel aus hochwertigem Stahl (z. B. Lagerstahl) gefertigt, weisen sie hervorragende Rollleistung und Verschleißfestigkeit auf. Durch das Rollen zwischen den Laufbahnen der Schraubenwelle und der Mutter erleichtern die Kugeln die Umwandlung der Bewegung – sie wandeln die Drehung der Schraubenwelle in die lineare Bewegung der Mutter oder die lineare Bewegung der Mutter in die Drehung der Schraubenwelle um.

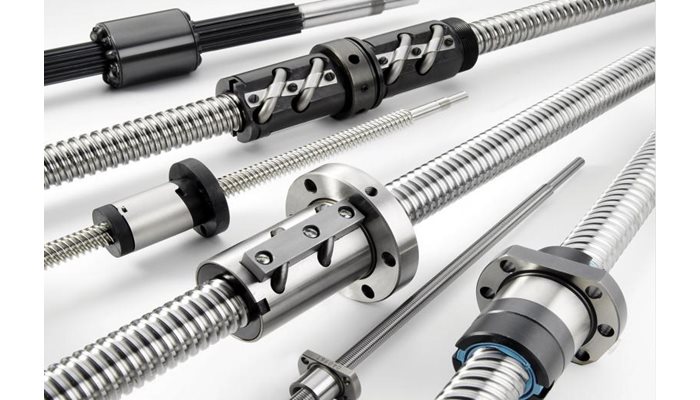

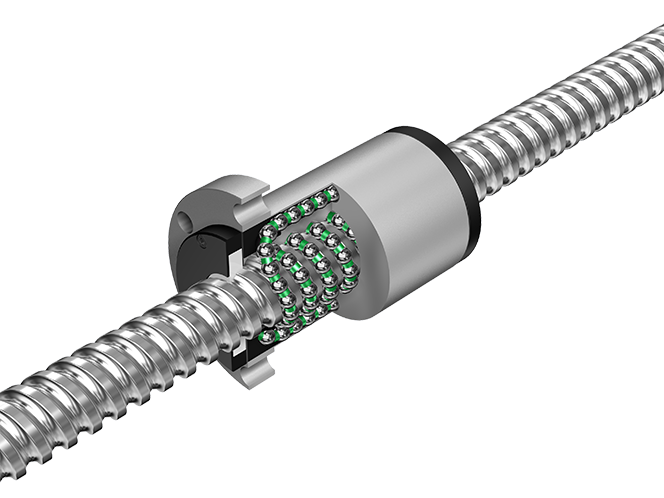

• Käfig (Kugelführung): Wird in der Regel aus Kunststoff (z. B. POM) oder Kupferlegierungen hergestellt. Seine Hauptaufgabe besteht darin, die Kugeln in einem festen Abstand voneinander zu halten, damit sie frei rollen können, ohne miteinander zu kollidieren. Außerdem sorgt er für eine ordentliche Anordnung der Kugeln in der Laufbahn und verhindert, dass sie während des Betriebs herausfallen.
• Dichtungen: Werden in der Regel aus Gummi (z. B. Nitrilkautschuk) oder Metall hergestellt. Sie bilden eine Barriere, die verhindert, dass Staub, Flüssigkeiten und andere Verunreinigungen in das interne Laufbahnsystem gelangen. Gleichzeitig tragen sie dazu bei, das interne Schmiermittel (wie Fett oder Öl) zurückzuhalten, wodurch die Schmierwirksamkeit langfristig bleibt und die Lebensdauer der Kugelumlaufspindel verlängert wird.

II. Eigenschaften

• Hohe Präzision: Fortschrittliche Fertigungstechnologien (z. B. Schleifen) und strenge Qualitätskontrollen gewährleisten, dass alle Komponenten der Kugelumlaufspindel hohe Maßgenauigkeit und Formpräzision haben. Dadurch kann sie Bewegungen mit minimalen Positionierungsfehlern (oft im Mikrometer- oder sogar Submikrometerbereich) führen und eignet sich ideal für hochpräzise Geräte wie CNC-Werkzeugmaschinen, Halbleiter-Lithografiemaschinen und Präzisionsmessgeräte.
• Hohe Effizienz: Im Gegensatz zu herkömmlichen Gewindespindeln, die auf Gleitreibung basieren, nutzt die Kugelumlaufspindel die Rollreibung zwischen Kugeln und Laufbahnen. Dies reduziert den Reibungswiderstand erheblich und führt zur Übertragungseffizienz von 90 % bis 98 % (im Vergleich zu etwa 30 % bis 50 % bei Gleitgewindespindeln). Dadurch werden Energieverluste minimiert und eine effizientere Bewegungsumwandlung ermöglicht.
• Umkehrbarkeit: Aufgrund ihres geringen Reibungswiderstands kann die Kugelumlaufspindel Bewegungen in beide Richtungen – Drehbewegung in Linearbewegung oder Linearbewegung in Drehbewegung – ohne zusätzliche mechanische Anpassungen leicht umwandeln, wodurch sie für verschiedene Anwendungsszenarien flexibel einsetzbar ist.
• Hohe Steifigkeit: Durch strukturelle Optimierung (z. B. Design der Vorspannung) und die Verwendung hochfester Materialien weisen Kugelumlaufspindeln hervorragende Steifigkeit auf. Sie widerstehen Verformungen unter axialen oder radialen Belastungen und gewährleisten so stabile Bewegung und gleichbleibende Positioniergenauigkeit, selbst wenn sie äußeren Kräften oder Vibrationen ausgesetzt sind.

• Hohe Tragfähigkeit: Der kreisförmige Kontakt zwischen Kugeln und Laufbahnen (über das „gotische Bogen“- oder „Kreisbogen”-Laufbahnprofil) macht die Lastverteilung gleichmäßig. Dadurch kann die Kugelumlaufspindel großen axialen Belastungen (und je nach Ausführung auch bestimmten radialen Belastungen) standhalten, was sie für Schwerlastgeräte wie Industrieroboter, Spritzgießmaschinen und Hydraulikpressen geeignet macht.
• Geringe Geräuschentwicklung: Der Käfig hält die Kugeln in ihrer Anordnung und verhindert so Kollisionen zwischen den Kugeln. Darüber hinaus erzeugt die Rollreibung weitaus weniger Geräusche als die Gleitreibung – in der Regel weniger als 60 Dezibel während des Betriebs –, sodass sie für geräuschsensible Umgebungen wie Laborgeräte oder medizinische Geräte geeignet ist.

• Einfache Wartung: Die relativ einfache Konstruktion vereinfacht die Montage, Demontage und Inspektion. Das Dichtungssystem schützt die inneren Komponenten wirksam vor Verunreinigungen und reduziert die Häufigkeit von Reinigungs- und Schmiervorgängen. Bei regelmäßiger Wartung (z. B. periodischer Austausch des Schmiermittels) können Kugelumlaufspindeln lange Lebensdauer (oft mehrere zehntausend Betriebsstunden) erreichen.
