Technische Daten von XCB71909-CDLR-T-P4S-UL

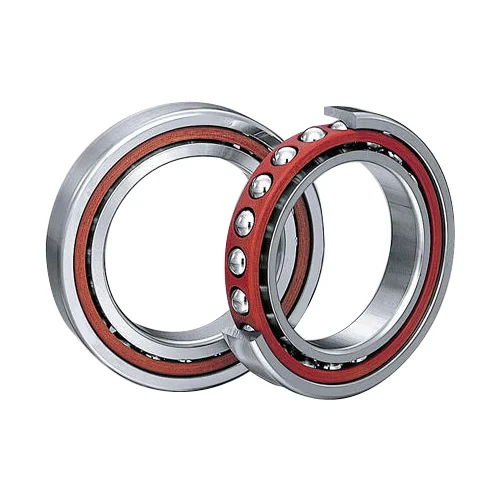

XCB71909-CDLR-T-P4S-UL ist ein hochpräzises Spindel-Schrägkugellager. Dieser Lagertyp wird häufig in CNC-Maschinen und anderen Präzisionsgeräten eingesetzt.

Die detaillierten technischen Daten lauten wie folgt:

• Typ: Hochpräzises Spindel-Schrägkugellager
• Innendurchmesser (d): 45 mm
• Außendurchmesser (D): 68 mm
• Dicke (B): 12 mm
• Dynamische Tragzahl radial (Cr): 19100 N
• Statische Tragzahl radial (Cor): 10700 N
• Radiale Ermüdungsgrenzlast (Cur): 820 N
• Grenzendrehzahl (Fettschmierung): 28000 U/min
• Grenzendrehzahl (Ölschmierung mit minimaler Menge): 45000 U/min
• Masse: 0,107 kg
• Kontaktwinkel (α): 15°

Hier finden Sie Erläuterungen zu den Präfixen und Suffixen der Lagernummer XCB71909-CDLR-T-P4S-UL

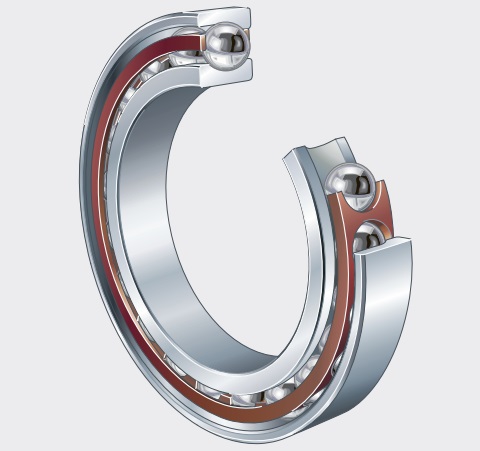

1. XCB: Steht für ein hochpräzises Schrägkugellager mit Keramikkugeln, das für Hochgeschwindigkeitsanwendungen mit längerer Lebensdauer geeignet ist.
2. CDLR: Bezeichnet den Kontaktwinkel und die Außenform des Lagers. Der Kontaktwinkel beträgt 15° und es kann über integrierte O-Ringe direkt geschmiert werden.
3. T: Käfigtyp, steht für einen Käfig aus Phenolharz, der gute Hochgeschwindigkeitsleistung und Stabilität aufweist.
4. P4S: Bezeichnet die hochpräzise Güteklasse, die die Präzisionsanforderungen von High-End-Spindelausrüstung hinsichtlich der Rotationsgenauigkeit erfüllt.
5. UL: Bezieht sich auf die Lageranordnung und die Vorspannung, was bedeutet, dass das Einzel-Lager in jeder Anordnung und mit leichter Vorspannung verwendet werden kann.
