Axialkugellager 51148X: Ein Eckpfeiler für industrielle Schwerlastanwendungen

In dem komplexen Ökosystem industrieller Maschinen fungieren Lager als unbesungene Helden, die reibungslose Drehung und Lastübertragung ermöglichen. Unter diesen kritischen Komponenten zeichnet sich das Axialkugellager 51148X durch seine robuste Leistung, hohe Tragfähigkeit in Schwerlastanwendungen aus. Als Mitglied der Familie der Axialkugellager wird dieses Modell speziell für die Aufnahme von Axialkräften – Kräfte parallel zur Welle – entwickelt und ist damit in Branchen von der Bauindustrie bis zur Fertigung unverzichtbar. Dieser Artikel befasst sich eingehend mit den technischen Spezifikationen, dem strukturellen Design, den Funktionsprinzipien, den Anwendungen und den Wartungsverfahren des Lagers 51148X und hebt dessen Bedeutung in modernen industriellen Systemen hervor.

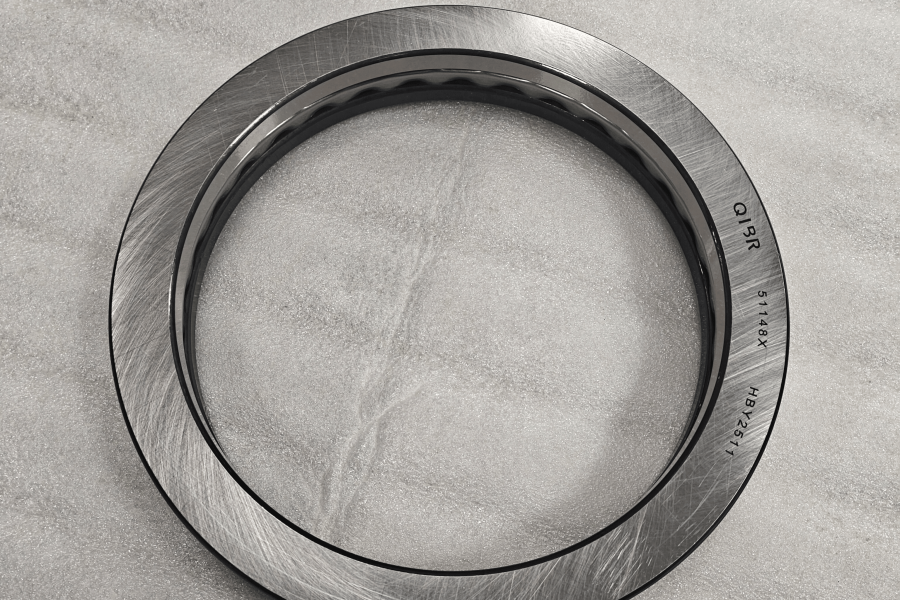

Im Zentrum der Funktionalität des Lagers 51148X stehen seine präzisen technischen Spezifikationen, die seine Kompatibilität und Leistungsgrenzen definieren. Nach Angaben führender Hersteller wie NSK und SKF verfügt dieses Lager über standardisierte Abmessungen, die internationalen Normen wie ISO 104 und ISO 199 entsprechen. Sein Innendurchmesser (d) beträgt 240 Millimeter, sein Außendurchmesser (D) 300 Millimeter und seine Dicke (T) 45 Millimeter – ein kompaktes Profil, das seine Belastbarkeit nicht vermuten lässt. Das Gewicht des Lagers variiert je nach Hersteller. Die Version von NSK wiegt 6,55 Kilogramm, während das entsprechende Lager von Regal Rexnord (51148 M) 16,09 Pfund (ca. 7,3 Kilogramm) auf die Waage bringt. Diese Maßparameter sind für ordnungsgemäße Installation unverzichtbar, da Abweichungen zu vorzeitigem Verschleiß oder katastrophalen Ausfällen führen können.

Die Tragfähigkeit und Drehzahl sind die entscheidenden Leistungsmerkmale des 51148X. Das Lager hat beeindruckende dynamische Tragfähigkeit (Cr) von etwa 229–234 kN, was sich auf die maximale konstante Axialbelastung bezieht, die es bei einer bestimmten Drehzahl ohne Ermüdungsversagen aushalten kann. Seine statische Tragfähigkeit (C0r) – die maximale Belastung, die es im Stillstand aushalten kann – erreicht 935–1040 kN, was seine Fähigkeit unterstreicht, extremen Drücken während Start- oder Abschaltzyklen standzuhalten. In Bezug auf die Drehzahl arbeitet das 51148X optimal bei 850 U/min unter Fettschmierung und 1200 U/min unter Ölschmierung, wobei einige Varianten etwas höhere Referenzdrehzahlen von bis zu 1100 U/min bieten. Diese Werte sind nicht willkürlich, sondern werden sorgfältig auf der Grundlage der Materialzusammensetzung und der Konstruktion des Lagers kalibriert.

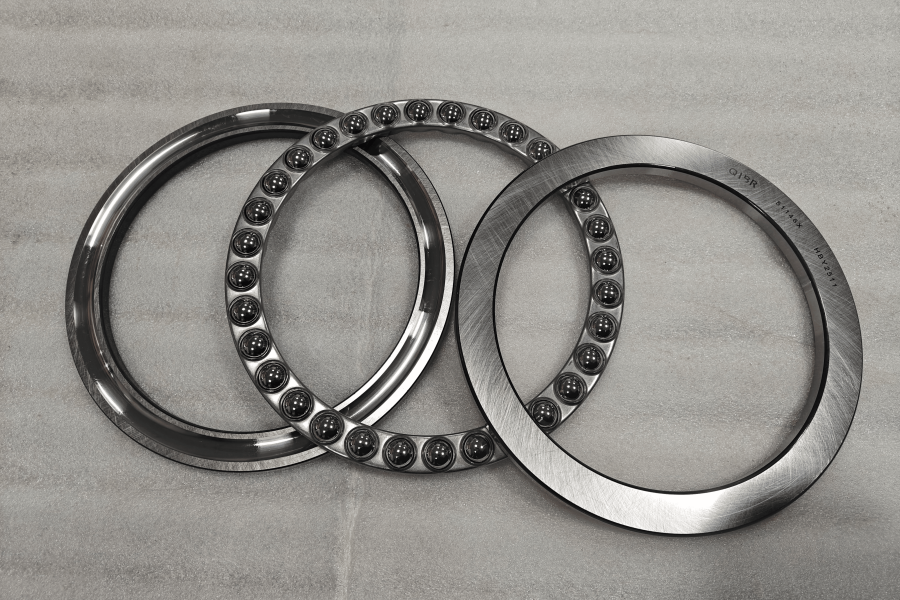

Die Zuverlässigkeit des 51148X beruht auf seiner durchdachten Konstruktion und den hochwertigen Materialien. Wie alle Axialkugellager besteht es aus drei Hauptkomponenten: einer Wellenscheibe (Innenring), die an der rotierenden Welle befestigt ist, einer Gehäusescheibe (Außenring), die am Maschinenrahmen befestigt ist, und einer Käfigbaugruppe mit Präzisionsstahlkugeln. Der Käfig – in der Regel aus Messing – spielt eine entscheidende Rolle bei der Trennung der Stahlkugeln, verhindert Reibung zwischen ihnen und führt ihre Bewegung entlang der Laufbahnen (Nuten in den Scheiben). Diese Konstruktion wandelt Gleitreibung in Rollreibung um und minimiert so Energieverluste und Verschleiß. Das Kernmaterial des Lagers ist 52100-Lagerstahl, eine hochkohlenstoffhaltige Chromlegierung, die für ihre außergewöhnliche Härte, Verschleißfestigkeit und Dauerfestigkeit nach der Durchhärtungsbehandlung bekannt ist.

Das Funktionsprinzip des 51148X ist in seiner Einfachheit elegant und dennoch äußerst effektiv. Wenn eine Axialkraft auf die rotierende Welle ausgeübt wird, wird die Kraft auf die Wellenscheibe übertragen, die wiederum die Stahlkugeln gegen die stationäre Gehäusescheibe drückt. Während sich die Welle dreht, rollen die Stahlkugeln reibungslos entlang der Laufbahnen und übertragen die Last von der rotierenden Komponente auf die feste Struktur, ohne übermäßige Reibung zu verursachen. Wichtig ist, dass das 51148X ein einseitig wirkendes Axiallager ist, d. h. es nimmt nur Axialkräfte aus einer Richtung auf; es kann keine Radialkräfte (Kräfte senkrecht zur Welle) aufnehmen und kann versagen, wenn es diesen ausgesetzt ist. Diese Richtungsabhängigkeit macht die richtige Auswahl der Anwendung entscheidend.

Die Vielseitigkeit des 51148X zeigt sich in seinem breiten Spektrum an industriellen Anwendungen. Es ist ein fester Bestandteil von Schwermaschinen, darunter Baumaschinen wie Betonmischer und Bagger, wo es die axialen Belastungen aufnimmt, die durch rotierende Komponenten beim Graben oder Mischen entstehen. In der Werkzeugmaschinenindustrie wird es in Drehmaschinen und Hobelmaschinen zur Stabilisierung von Spindelwellen eingesetzt, um die Präzision bei Schneiden oder Formung zu gewährleisten. Der Automobilsektor setzt ihn für Getriebesysteme ein, während die Metallurgie- und Bergbauindustrie ihn in Brechern und Förderbändern einsetzt, um die extremen Belastungen bei der Rohstoffverarbeitung zu bewältigen. Er kommt auch in Kompressoren, Gummiextrudern und Stromerzeugungsanlagen zum Einsatz, wo Zuverlässigkeit unter rauen Bedingungen von größter Bedeutung ist.

Für Maximierung der Lebensdauer ist ordnungsgemäße Wartung unerlässlich. Die Installation ist der erste wichtige Schritt: Die Welle und das Gehäuse müssen gründlich gereinigt werden, um Rückstände zu entfernen, da selbst winzige Partikel Kratzer auf den Laufbahnen oder Stahlkugeln verursachen können. Das Lager sollte mit einer Hydraulikpresse eingepresst werden, um direkte Hammerschläge zu vermeiden, die die Komponenten beschädigen können. Ebenso wichtig ist die Schmierung – Fett oder Öl muss entsprechend der Betriebsgeschwindigkeit und -temperatur ausgewählt werden, wobei das Fett 1/3 bis 1/2 des Innenraums des Lagers ausfüllen sollte, um Überhitzung zu verhindern. Regelmäßige Überwachung ist erforderlich: Das Bedienpersonal sollte auf ungewöhnliche Temperaturen (mit Infrarot-Thermometern), Vibrationen oder Geräusche achten, die Frühwarnzeichen für Verschleiß oder Schmierstoffversagen sind. Wenn eine Wartung erforderlich ist, vereinfacht die offene Bauweise des 51148X die Inspektion und Schmierung und reduziert so die Ausfallzeiten.

Zusammenfassend lässt sich sagen, dass das Axialkugellager 51148X eine leistungsstarke Komponente ist, die die Lücke zwischen hohen Belastungsanforderungen und Betriebseffizienz schließt. Seine standardisierten Abmessungen, seine außergewöhnliche Belastbarkeit und seine langlebige Konstruktion machen es zu einer bewährten Wahl in verschiedenen Branchen. Durch das Verständnis über die technischen Spezifikationen, Konstruktion und Wartungsanforderungen können Ingenieure und Wartungsfachleute sicherstellen, dass das 51148X mit maximaler Leistung arbeitet, wodurch Ausfallzeiten minimiert und die Lebensdauer der von ihm angetriebenen Maschinen maximiert werden. Während sich industrielle Systeme weiterentwickeln, bleibt das 51148X ein Eckpfeiler für zuverlässigen, hochbelastbaren mechanischen Betrieb.
