Axialkugellager 51148X: Technische Exzellenz für Axialbelastungsanwendungen

Im Bereich des Maschinenbaus sind Lager die stillen Helden, die für reibungslose, effiziente Bewegungen sorgen und gleichzeitig Reibung und Verschleiß mindern. Unter den vielfältigen Lagertypen zeichnen sich Axialkugellager durch ihre spezielle Fähigkeit aus, Axialbelastungen – Kräfte, die parallel zur Wellenachse wirken – aufzunehmen, was sie für unzählige industrielle Anwendungen unverzichtbar macht. Das 51148X, ein Hochleistungsprodukt aus der Reihe der Axialkugellager der Serie 511, verkörpert Präzisionstechnik und robustes Design und ist speziell auf die Anforderungen von Schwerlastanwendungen und Umgebungen mit hohen Zuverlässigkeitsanforderungen zugeschnitten. Dieser Artikel befasst sich eingehend mit den technischen Spezifikationen, Designinnovationen, der Materialauswahl, Anwendungsszenarien und Leistungsvorteilen.

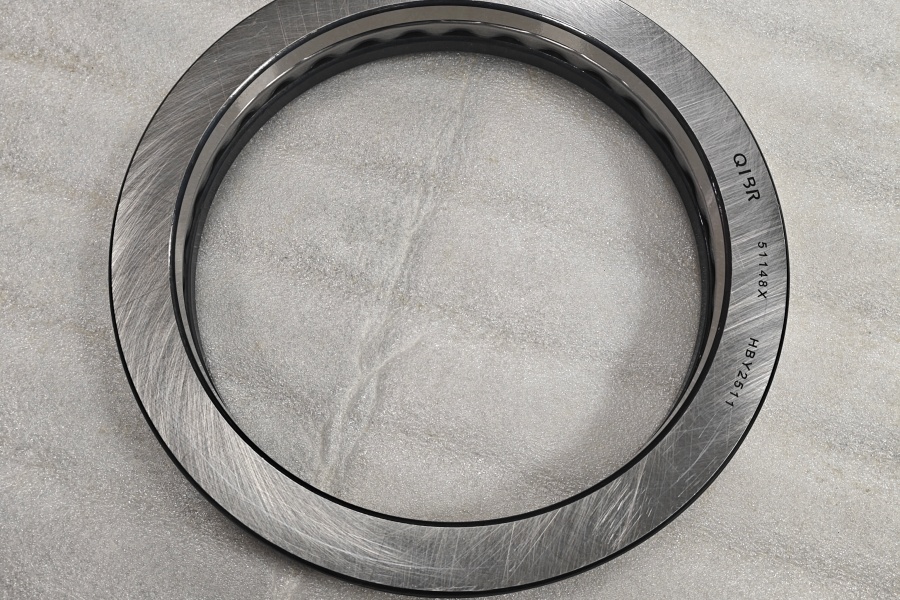

Im Kern ist das 51148X als einseitig wirkendes Axialkugellager klassifiziert, was bedeutet, dass es für die Aufnahme von Axialbelastungen in einer Richtung ausgelegt ist und gleichzeitig minimale Reibung während der Drehbewegung bietet. Sein Name folgt den Industriestandards, wobei das Vorsatzzeichen „511“ das Lager als Teil der leichten Axialkugellager kennzeichnet, die sich durch eine kompakte Struktur und eine im Verhältnis zu ihrer Größe optimierte Tragfähigkeit auszeichnen. Die „48“ bezeichnet den Innendurchmesser des Lagers, der dem modularen Aufbau des metrischen Systems entspricht: Multipliziert man die letzten beiden Ziffern mit 5, erhält man einen Innendurchmesser von 240 Millimetern (mm). Das Suffix „X“ steht für eine wichtige Konstruktionsoptimierung, die in der Regel mit der verbesserten strukturellen Integrität, Schmiermittelrückhaltung oder verfeinerten Laufbahnoberfläche verbunden ist und es von den Standardmodellen 51148 unterscheidet. Ergänzend zu seinem Innendurchmesser ist sein Außendurchmesser 300 mm und seine Dicke (oder Höhe) 51 mm. Diese Abmessungen bieten ein ausgewogenes Verhältnis zwischen Kompaktheit und Tragfähigkeit, sodass es sich für Installationen eignet, bei denen der Platz begrenzt ist, aber keine Kompromisse bei der Leistung eingegangen werden können.

Die technischen Spezifikationen des Modells 51148X unterstreichen seine Zuverlässigkeit und Leistung. Seine dynamische Tragfähigkeit – die maximale Axialbelastung, die das Lager während einer Nennlebensdauer von 1 Million Umdrehungen aushalten kann – erreicht etwa 285 Kilonewton (kN), während die statische Tragfähigkeit, die die Fähigkeit des Lagers widerspiegelt, stationäre oder langsam bewegte Lasten ohne bleibende Verformung auszuhalten, 1120 kN übersteigt. Diese beeindruckenden Tragzahlen sind auf die optimierte Kontaktgeometrie zwischen den Stahlkugeln und den Laufbahnen zurückzuführen, die die Belastung gleichmäßig verteilt und lokalen Verschleiß minimiert. Das 51148X zeichnet sich außerdem durch hohe Grenzgeschwindigkeit aus, mit maximaler Drehzahl von etwa 1200 Umdrehungen pro Minute (U/min) bei Fettschmierung und 1800 U/min bei Ölschmierung. Diese Drehzahlleistung ermöglicht die Anwendungen sowohl mit mittlerer als auch mit hoher Drehzahl, von Spindeln in Industriemaschinen bis hin zu Getrieben in Schwermaschinen.

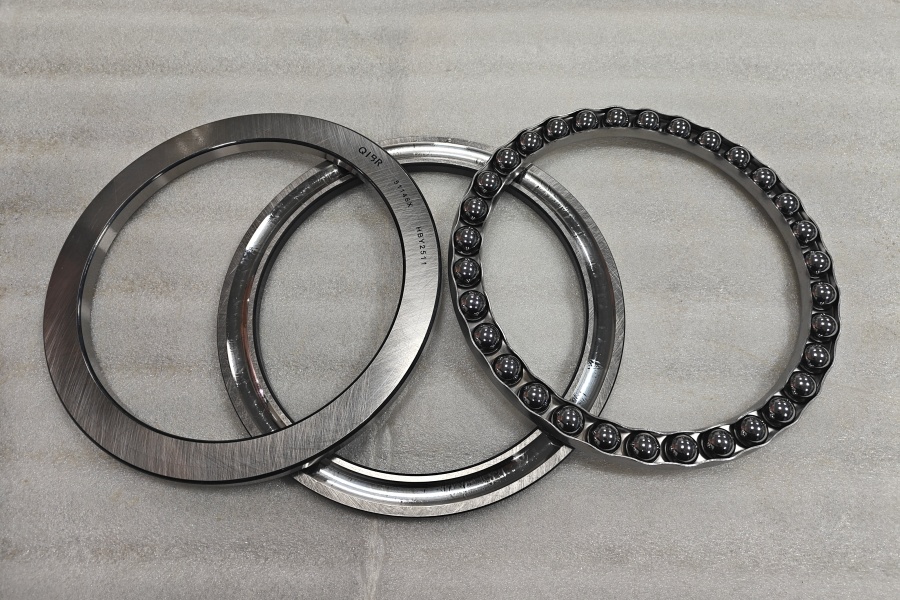

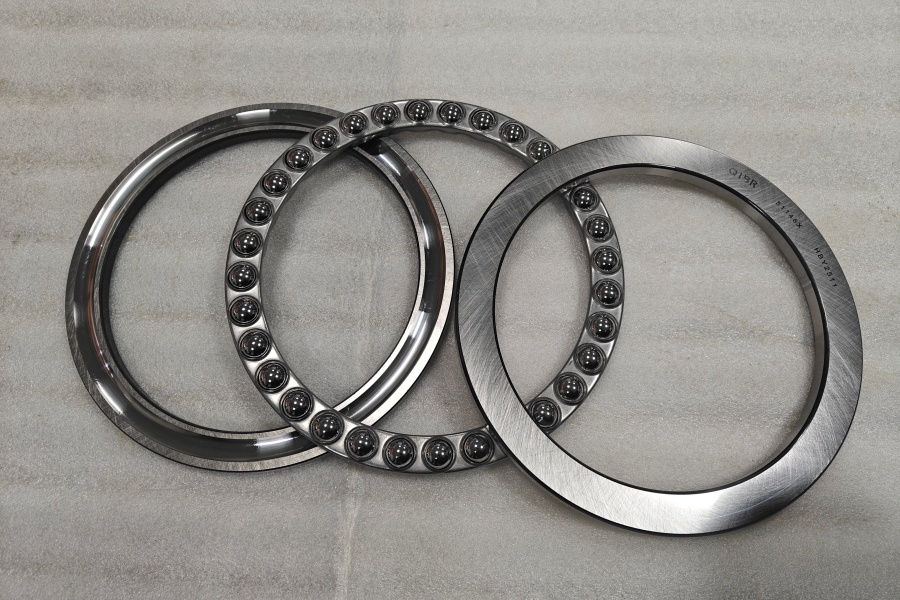

Konstruktiv weist das 51148X mehrere Innovationen auf, die seine Funktionalität und Haltbarkeit verbessern. Wie alle Axialkugellager besteht es aus drei Hauptkomponenten: einer stationären Unterlegscheibe (Gehäusescheibe), einer rotierenden Unterlegscheibe (Wellenscheibe) und einer Käfigbaugruppe mit präzisionsgeschliffenen Stahlkugeln. Die Laufbahnen auf beiden Unterlegscheiben sind sphärisch gekrümmt, um dem Radius der Stahlkugeln zu entsprechen, wodurch der Punktkontakt die Reibung und Wärmeentwicklung während des Betriebs reduziert. Die „X“-Optimierung zeigt sich besonders deutlich im Käfigdesign, das in der Regel aus hochfestem Stahl oder Messing gefertigt ist. Im Gegensatz zu Standardkäfigen, die aus einem einzigen Stück gestanzt sein können, verfügt der Käfig des 51148X über eine verstärkte Struktur mit dickeren Wänden und präzisionsgefertigten Taschen, die die Stahlkugeln auch unter hohen Belastungen und Zentrifugalkräften sicher halten. Dieses Design minimiert das Verrutschen der Kugeln, eine häufige Ursache für vorzeitigen Verschleiß, und verbessert die Stabilität bei extremen Geschwindigkeiten. Darüber hinaus sind die Unterlegscheiben wärmebehandelt, deren Härte so HRC 60-64 erreicht, was ihre Beständigkeit gegen Verschleiß, Ermüdung und Verformung unter hohen Belastungen verbessert.

Die Materialauswahl spielt eine entscheidende Rolle für die Leistung des 51148X. Die inneren und äußeren Unterlegscheiben sowie die Stahlkugeln sind aus hochgekohltem Chrom-Wälzlagerstahl (GCr15) gefertigt, einem Material, das für seine hervorragende Kombination aus Härte, Zähigkeit und Verschleißfestigkeit bekannt ist. GCr15 wird strenger Wärmebehandlung unterzogen – einschließlich Abschrecken und Anlassen –, um seine Mikrostruktur zu verfeinern, gleichmäßige Härte zu gewährleisten und innere Spannungen zu minimieren. Für Anwendungen, die erhöhte Korrosionsbeständigkeit erfordern, ist der 51148X auch aus Edelstahl erhältlich, wo die Komponenten aus AISI 440C-Edelstahl gefertigt sind, der für die feuchten, chemisch belasteten oder lebensmittelverarbeitenden Umgebungen geeignet ist. Das Käfigmaterial wird entsprechend den Anwendungsanforderungen ausgewählt: Stahlkäfige bieten hohe Festigkeit und Temperaturbeständigkeit (bis zu 200 °C), während Messingkäfige hervorragende Korrosionsbeständigkeit und geringere Geräuschentwicklung bieten, wodurch sie sich ideal für Präzisionsmaschinen eignen.

Das robuste Design und die vielseitige Leistungsfähigkeit des 51148X machen es für eine Vielzahl von industriellen Anwendungen geeignet. Einer seiner Hauptanwendungsbereiche sind Schwermaschinen wie Hydraulikpressen, Brecher und Extruder, wo es den enormen axialen Belastungen standhält, die bei der Materialverarbeitung entstehen. In Werkzeugmaschinen – darunter Drehmaschinen, Fräsmaschinen und Schleifmaschinen – tragen die hohe Präzision und die geringe Reibung des Lagers zur Genauigkeit der Schneidvorgänge bei. Es wird auch häufig in Elektromotoren und Generatoren eingesetzt, wo es die Rotorwelle stützt und die Axialkräfte aus dem Motorbetrieb aufnimmt. Automobilanwendungen wie Getriebe und Differentialsysteme profitieren von der Langlebigkeit und den Hochgeschwindigkeitsfähigkeiten des 51148X, während erneuerbare Energiesysteme – insbesondere Windkraftanlagen – auf seine Fähigkeit angewiesen sind, die axialen Belastungen von Rotorwellen unter rauen Außenbedingungen aufzunehmen. Darüber hinaus findet das Lager Verwendung in Schiffsausrüstung wie Schiffspropellerwellen und Steuerungssystemen, wo Korrosionsbeständigkeit (bei Edelstahlvarianten) und Tragfähigkeit von entscheidender Bedeutung sind.

Über seine technischen Spezifikationen hinaus bietet das 51148X mehrere Leistungsvorteile, die es von Standardlagern unterscheiden. Sein kompaktes Design ermöglicht eine einfache Integration in bestehende Maschinen, was umfangreiche Modifikationen leicht macht. Das optimierten Käfige und Laufbahnen minimieren die Reibung, was nicht nur die Energieeffizienz verbessert, sondern auch die Wärmeentwicklung reduziert, die Lebensdauer des Lagers verlängert und den Wartungsaufwand verringert. Die hohen Tragzahlen gewährleisten Zuverlässigkeit auch unter extremen Betriebsbedingungen und minimieren Ausfallzeiten und Ersatzkosten. Darüber hinaus ist das 51148X mit einer Vielzahl von Schmierstoffen kompatibel, darunter Mineralöle, synthetische Öle und Fette, sodass Ingenieure die Schmierung an die spezifischen Anforderungen der Anwendung anpassen können – egal ob hohe Temperaturen, hohe Drehzahlen oder hohe Belastungen.

Die ordnungsgemäße Installation und Wartung sind für die Maximierung der Leistung und Lebensdauer des 51148X von entscheidender Bedeutung. Bei der Installation ist es wichtig, auf die genaue Ausrichtung der Lagerscheiben zu achten, da Fehlausrichtung zu ungleichmäßiger Lastverteilung und vorzeitigem Ausfall führen kann. Das Lager sollte mit der Wellenscheibe (mit der Lagernummer gekennzeichnet) auf der rotierenden Welle montiert werden, während die Gehäusescheibe am stationären Gehäuse befestigt wird. Vor dem Betrieb sollten die Laufbahnen und Stahlkugeln gleichmäßig geschmiert werden, wobei regelmäßige Nachschmierung in Abhängigkeit von Betriebsgeschwindigkeit, Temperatur und Belastung vorgesehen werden sollte. Darüber hinaus kann regelmäßige Überprüfung auf Anzeichen von Verschleiß – wie ungewöhnliche Geräusche, Vibrationen oder Temperaturanstieg – dazu beitragen, potenzielle Probleme frühzeitig zu erkennen und kostspielige Ausfälle zu vermeiden.

Zusammenfassend lässt sich sagen, dass das Axialkugellager 51148X einen Höhepunkt der Konstruktionstechnik darstellt und hohe Tragfähigkeit, Präzision, Langlebigkeit und Vielseitigkeit vereint. Seine technischen Spezifikationen, innovativen Konstruktionsmerkmale und die robuste Materialauswahl machen es zur idealen Wahl für Anwendungen, die zuverlässige Axialbelastung erfordern, von schweren Maschinen bis hin zu Präzisionswerkzeugen. Ob in Hochgeschwindigkeits-, Hochlast- oder korrosiven Umgebungen – das 51148X liefert konstante Leistung, minimiert Ausfallzeiten und maximiert die Betriebseffizienz. Während sich die Industrie weiterentwickelt und immer höhere Leistungen von mechanischen Komponenten verlangt, bleibt das 51148X eine bewährte Lösung, die die Prinzipien technischer Exzellenz und Zuverlässigkeit verkörpert.
