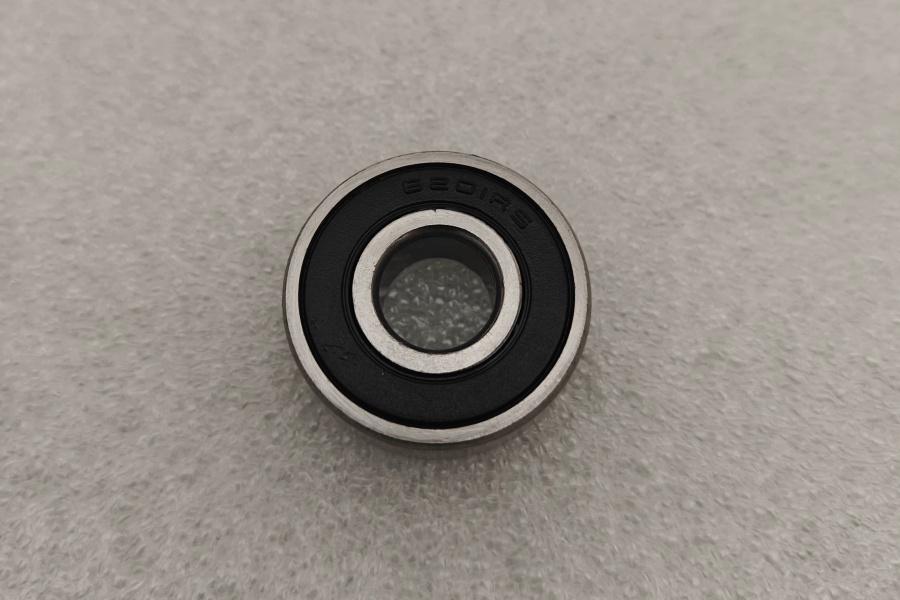

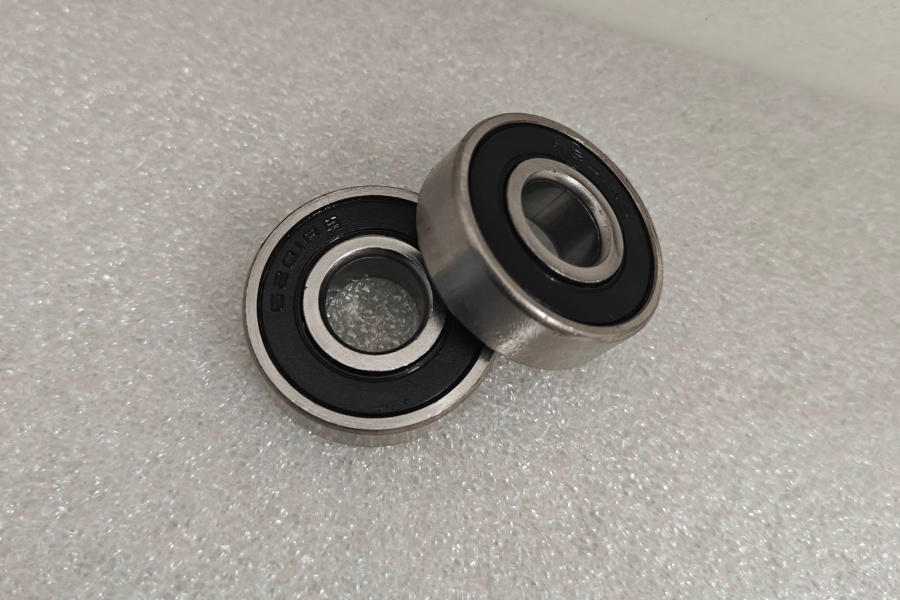

6201 2RS: Eine kompakte, zuverlässige Komponente für mechanische Systeme

Lager sind für moderne Maschinen unverzichtbar, da sie eine reibungslose Drehung ermöglichen, die Reibung reduzieren und Lasten in allen Bereichen, von Haushaltsgeräten bis hin zu Industriewerkzeugen, tragen. Unter diesen sticht das 62012 RS als vielseitige, kostengünstige Option in der Rillenkugellager hervor. Seine kompakte Größe, abgedichtete Konstruktion und konstante Leistung machen es zur ersten Wahl für Ingenieure, Techniker und Hobbybastler. In diesem Artikel werden seine wichtigsten Merkmale, Anwendungsbereiche und Pflegehinweise erläutert, um zu verdeutlichen, warum es nach wie vor ein fester Bestandteil kleiner mechanischer Systeme ist.

1. Entschlüsselung der Nomenklatur von 6201 2RS

Der Name des Lagers ist nicht zufällig gewählt – er folgt internationalen Normen (z. B. ISO 15:1998), die wichtige Details vermitteln:

l  6: Kennzeichnet es als Rillenkugellager, den am häufigsten verwendeten Typ, der radiale Belastungen (senkrecht zur Welle) und leichte axiale Belastungen (parallel zur Welle) aufnehmen kann.

l  2: Bezeichnet die „leichte“ Maßreihe, die ausgewogene Tragfähigkeit und Kompaktheit bietet – ideal für Anwendungen mit begrenztem Platzangebot.

l  01: Der Code für den Innendurchmesser (ID). Bei den meisten Rillenkugellagern gilt ID = Code × 5 mm, ideal für kleine Wellen.

l  2RS: Bezeichnet doppelte Gummidichtungen (eine auf jeder Seite). Diese Dichtungen bestehen aus Nitril-Butadien-Kautschuk (NBR) mit Stahlverstärkung, um Verunreinigungen (Staub, Feuchtigkeit) abzuhalten und das Schmierfett zurückzuhalten.

2. Kerndesign und Komponenten

Die Zuverlässigkeit des 62012 RS beruht auf seinen präzisionsgefertigten Teilen, die jeweils eine bestimmte Funktion erfüllen:

l  Innenring: Passt fest auf die rotierende Welle und verfügt über eine gerillte Laufbahn, die die Wälzkörper führt. Er dreht sich mit der Welle und verteilt die Lasten gleichmäßig.

l  Außenring: Befindet sich im stationären Lagergehäuse und verfügt über eine passende Innenlaufbahn. Er bietet stabile Oberfläche, auf der sich die Wälzkörper bewegen können.

l  Wälzkörper: In der Regel 7–8 sphärische Kugeln aus hochgekohltem Chromstahl (GCr15/AISI 52100). Diese wandeln Gleitreibung in Rollreibung um und reduzieren den Energieverlust um bis zu 90 %.

l  Käfig: Trennt die Kugeln voneinander, um Kollisionen zu verhindern. Er besteht aus kohlenstoffarmem Stahl (für Festigkeit) oder Nylon 66 (für leisen, reibungsarmen Betrieb).

l  2RS-Dichtungen: Das entscheidende Merkmal – flexible NBR-Lippen berühren den Innenring, um Schmutz abzuhalten und Fett zurückzuhalten. Im Gegensatz zu offenen Lagern (die häufig nachgeschmiert werden müssen) oder abgeschirmten Lagern (mit begrenztem Schutz) verlängern 2RS-Dichtungen die Wartungsintervalle.

3. Materialien: Festigkeit und Haltbarkeit

Die Materialien werden so ausgewählt, dass sie Reibung, Verschleiß und Umweltbelastungen standhalten:

l  Ringe und Kugeln: GCr15 (AISI 52100) hochgekohlter Chromstahl bietet hohe Härte (HRC 60–65), ausgezeichnete Ermüdungsfestigkeit (widersteht Rissen über Millionen von Zyklen) und grundlegende Korrosionsbeständigkeit (bei ordnungsgemäßer Schmierung). Für raue Umgebungen (z. B. in der Schifffahrt) sind Varianten aus Edelstahl (AISI 440C) erhältlich.

l  Dichtungen: Standard-NBR eignet sich für Temperaturen von -30 °C bis 100 °C und ist ideal für die meisten Haushalts- und Industrieanwendungen. Für Hochtemperaturanwendungen (z. B. Motorräume in Kraftfahrzeugen) sind Dichtungen aus Fluorelastomer (FKM) (beständig bis 200 °C) eine Option.

l  Käfig: Stahlkäfige eignen sich für Anwendungen mit hoher Belastung/hoher Drehzahl (z. B. Elektrowerkzeuge), während Käfige aus Nylon 66 leichter, leiser und kostengünstiger für niedrige bis mittlere Belastungen (z. B. Haushaltsgeräte) sind.

4. Wichtige Leistungsmerkmale

Das 62012 RS bietet ein ausgewogenes Verhältnis zwischen Leistung und Praktikabilität für kleine Systeme:

l  Tragfähigkeit: Ausgelegt für radiale Belastungen – seine dynamische Tragzahl (C) beträgt ~5,1 kN (Dauerbelastung bei moderaten Drehzahlen) und seine statische Tragzahl (C₀) beträgt ~2,3 kN. Es hält leichten axialen Belastungen (~10 % der radialen Belastung) stand, jedoch keinen starken Schubkräften (verwenden Sie hierfür Axiallager).

l  Drehzahl: Mit Fettschmierung (am häufigsten) erreicht es ~18.000 U/min; mit Ölschmierung (für hohe Drehzahlen) bis zu ~24.000 U/min – ideal für kleine Motoren und Werkzeuge.

l  Reibung und Geräuschentwicklung: Geringe Reibung (durch Wälzkörper und Präzisionslaufbahnen) spart Energie, was für batteriebetriebene Geräte von entscheidender Bedeutung ist.

l  Dichtungen und Kunststoffkäfige halten den Geräuschpegel unter 50 dB (leises Büro), ideal für Haushaltsgeräte.

l  Lebensdauer: Bei guter Pflege hält es über 10.000 Stunden (ein Jahr Dauerbetrieb) bei 10.000 U/min und 1 kN Belastung – das reduziert Ausfallzeiten und Ersatzkosten.

5. Häufige Anwendungen

Durch seine kompakte Größe und das abgedichtete Design ist es in vielen Branchen einsetzbar:

l  Haushaltsgeräte: Trommelmotoren für Waschmaschinen (wasser- und waschmittelbeständig), Wechselstrom-/Lüftermotoren (staubgeschützt) und Kondensatorlüfter für Kühlschränke (kühle, trockene Umgebungen).

l  Elektrowerkzeuge: Akku-Bohrmaschinen/Schraubendreher (Drehmoment, Schutz vor Sägespänen) und Winkelschleifer (hohe Drehzahl, mäßige Belastung).

l  Automobilindustrie: Hilfsmotoren (Scheibenwischer, elektrische Fensterheber, HVAC-Gebläse) und Startermotoren für Motorroller/Motorräder (vibrationsfest).

l  Medizinische Geräte/Büroausstattung: Rotierende Teile von Blutdruckmessgeräten (Präzision) und Motoren für Drucker/Kopierer (Schutz vor Papierstaub).

6. Tipps zur Installation und Wartung

Die richtige Pflege maximiert die Lebensdauer:

Installation: Reinigen Sie Welle/Gehäuse/Lager (keine Rückstände); verwenden Sie eine Presse/Hülse (keinen Hammer), um Beschädigungen zu vermeiden; achten Sie auf leichte Presspassung für den Innenring (verhindert Verrutschen) und Spiel für den Außenring (Wärmeausdehnung). Richten Sie Welle/Gehäuse aus (0,1 mm Fehlausrichtung erhöht die Reibung).

Wartung: Das Produkt ist vorgeschmiert – schmieren Sie es alle 5.000–10.000 Stunden mit Lithiumfett (allgemeiner Gebrauch) oder Polyurea-Fett (hohe Temperaturen) nach. Überprüfen Sie die Dichtungen alle 6 Monate auf Risse (ersetzen Sie sie, wenn sie beschädigt sind). Überwachen Sie die Temperatur: Der normale Betriebsbereich liegt 30–50 °C über der Umgebungstemperatur; über 80 °C deuten auf Überlastung, unzureichende Schmierung oder Fehlausrichtung hin.

7. Behebung häufiger Probleme

Trotz sorgfältiger Pflege können Probleme auftreten – so beheben Sie sie:

l  Ungewöhnliche Geräusche: Verursacht durch Verschmutzung, unzureichende Schmierung oder beschädigte Teile. Reinigen und schmieren Sie das Lager erneut; wenn die Geräusche weiterhin bestehen, ersetzen Sie das Lager.

l  Überhitzung: Durch Überlastung, Fehlausrichtung oder zu viel Fett. Reduzieren Sie die Belastung, richten Sie die Komponenten neu aus oder entfernen Sie überschüssiges Fett.

l  Vorzeitiger Verschleiß: Durch Verunreinigungen, Fehlausrichtung oder minderwertiges Fett. Ersetzen Sie die Dichtungen, reinigen Sie die Teile, richten Sie sie neu aus und verwenden Sie hochwertiges Fett.

l  Festfressen: Durch starke Verschmutzung, fehlende Schmierung oder Überhitzung. Ersetzen Sie das Lager und beheben Sie die Ursache (z. B. durch Verbesserung der Schmierung).

8. Fazit

Das 62012 RS beweist, dass einfache, gut konstruierte Komponenten das Rückgrat mechanischer Systeme sind. Seine kompakte Größe, abgedichtete Schutzvorrichtung und ausgewogene Leistung machen es unverzichtbar für kleine Anwendungen, von Haushaltsgeräten bis hin zu Industriewerkzeugen. Da die Technologie immer kleinere, leisere und effizientere Geräte erfordert, können Hersteller zwar die Materialien (z. B. bessere Korrosionsbeständigkeit) oder Dichtungen verbessern, aber seine Rolle als zuverlässiges, kostengünstiges Arbeitstier wird bestehen bleiben. Durch Befolgen der Installations- und Wartungsrichtlinien können Anwender sicherstellen, dass es einen langen, störungsfreien Betrieb gewährleistet.
