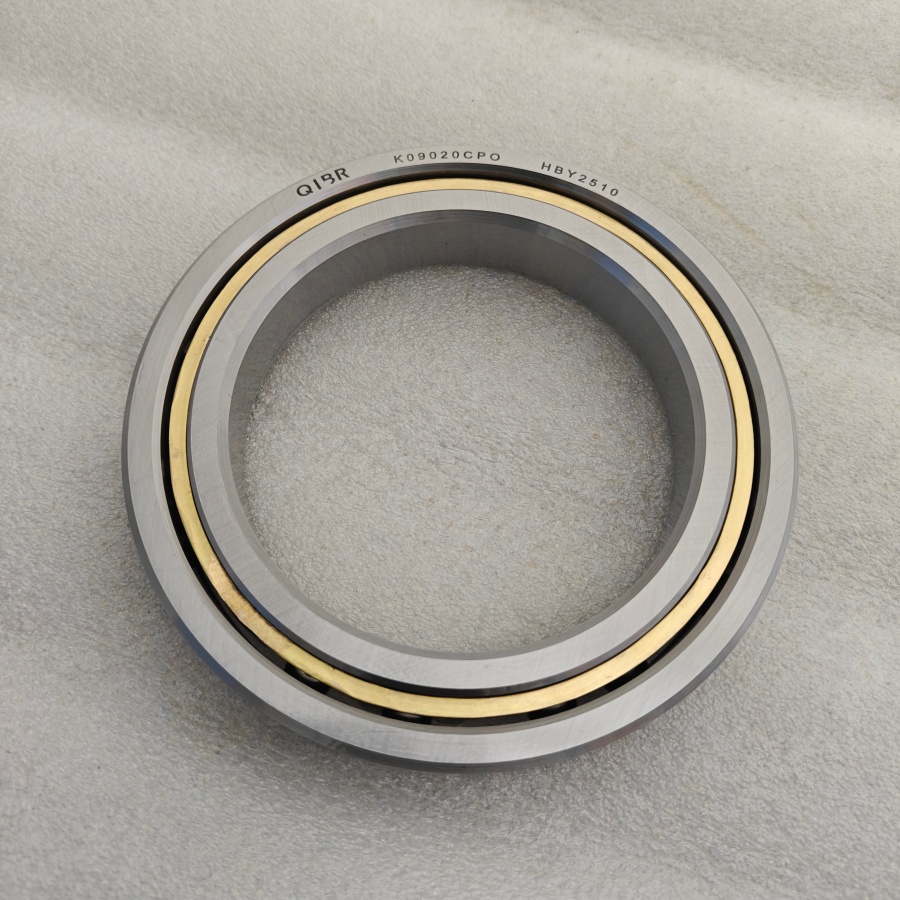

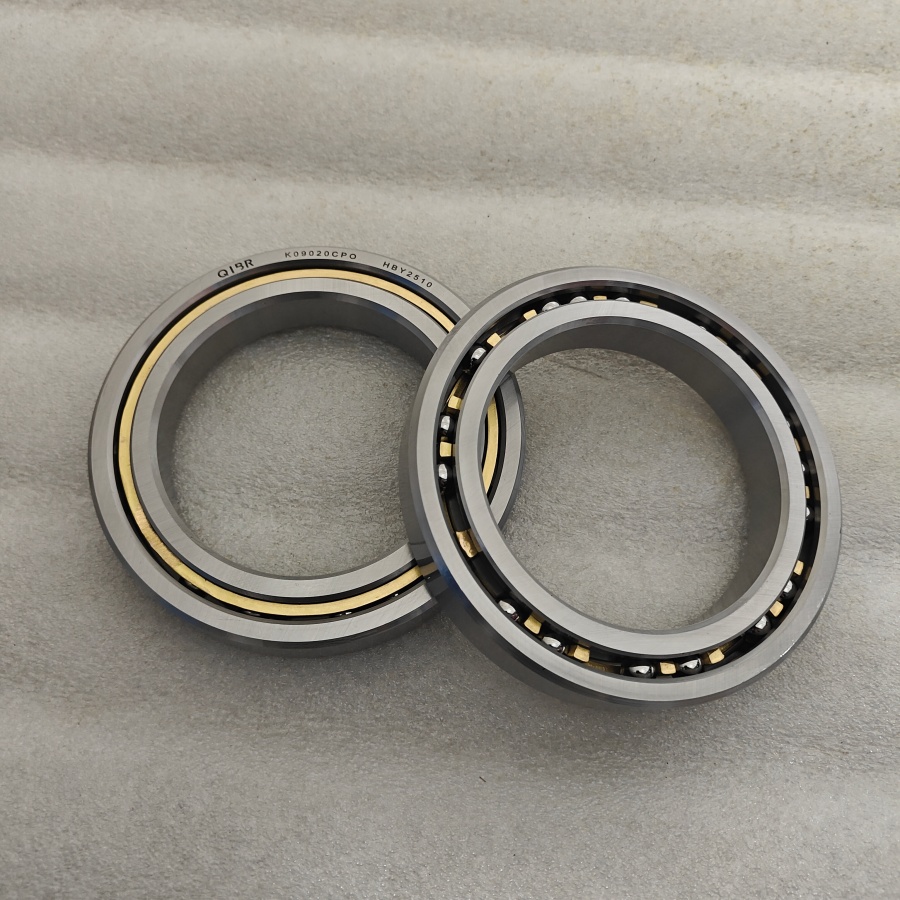

Das Lager K09020CP0: Eine zuverlässige Präzisionskomponente für industrielle Anwendungen

Im komplexen Ökosystem industrieller Maschinen dienen Präzisionslager als „Gelenke“, die eine reibungslose Drehung ermöglichen, Reibung reduzieren und die Betriebsstabilität gewährleisten. Unter diesen kritischen Komponenten sticht das Lager K09020CP0 als vielseitige und zuverlässige Option hervor, die für die Anforderungen von Anwendungen mit mittlerer Belastung und hoher Präzision entwickelt wird. Dieser Artikel befasst sich mit seinem strukturellen Design, den wichtigsten Spezifikationen, Anwendungsszenarien, Leistungsvorteilen und Wartungsanforderungen und beleuchtet, warum es nach wie vor eine beliebte Wahl für Ingenieure und Hersteller weltweit ist.

1. Produktübersicht und strukturelles Design

Das K09020CP0 ist als einreihiges Schrägkugellager klassifiziert – ein Typ, der sowohl radiale (radiale) als auch axiale (Axial-) Belastungen gleichzeitig aufnehmen kann. Sein strukturelles Design ist auf Ausgewogenheit und Präzision optimiert und besteht aus vier Kernkomponenten:

l  Innen- und Außenringe: Diese Ringe werden in der Regel aus hochgekohltem Chrom-Lagerstahl (SUJ2 oder gleichwertig) gefertigt und haben eine präzisionsgeschliffene Nut, in der die Stahlkugeln gehalten werden. Die hohe Härte des Materials (HRC 58–62) gewährleistet Verschleißfestigkeit und lange Lebensdauer.

l  Stahlkugeln: Die Kugeln werden aus dem gleichen hochwertigen Stahl wie die Laufringe hergestellt und präzisionspoliert, um die Oberflächenrauheit zu minimieren. Ihre einheitliche Größe und Rundheit wirken sich direkt auf die Drehgenauigkeit und den Geräuschpegel des Lagers aus.

l  Käfig: Der Käfig besteht in der Regel aus Polyamid (Nylon) oder Stahl und trennt und führt die Stahlkugeln, wodurch Reibung zwischen benachbarten Kugeln verhindert wird. Polyamidkäfige werden bevorzugt für geräuscharme Hochgeschwindigkeitsanwendungen verwendet, während Stahlkäfige sich in Hochtemperaturumgebungen bewähren.

l  Kontaktwinkel: Als charakteristisches Merkmal von Schrägkugellagern hat das K09020CP0 in der Regel einen Kontaktwinkel von 15° oder 25° (je nach Konstruktion des Herstellers). Dieser Winkel bestimmt die axiale Tragfähigkeit des Lagers – größere Winkel priorisieren die axiale Belastbarkeit, während kleinere Winkel die radiale Leistung begünstigen.

2. Wichtige technische Spezifikationen

Das Verständnis der technischen Parameter des K09020CP0 ist für die Auswahl der richtigen Anwendung unerlässlich.

3. Anwendungsszenarien

Die ausgewogene Tragfähigkeit, die kompakte Größe (9 x 20 x 6 mm) und die P0-Präzision des K09020CP0 machen es ideal für Anwendungen, bei denen der Platz begrenzt ist und moderate Präzision erforderlich ist. Zu den wichtigsten Anwendungsfällen gehören:

3.1 CNC-Werkzeugmaschinen

Kleine CNC-Drehmaschinen, Fräsmaschinen und Graviermaschinen setzen für ihre Spindel- oder Vorschubwellensysteme auf das K09020CP0. Seine Fähigkeit, kombinierte Radial- und Axialbelastungen aufzunehmen, gewährleistet stabile Schneidleistung, während seine moderate Drehzahl (18.000 U/min) den Drehzahlanforderungen kleiner bis mittelgroßer Spindeln entspricht.

3.2 Elektromotoren und Pumpen

Miniatur-Elektromotoren (z. B. in Haushaltsgeräten, medizinischen Geräten oder Automobil-Zusatzsystemen) verwenden das K09020CP0 zur Unterstützung ihrer rotierenden Wellen. Die geringe Reibung und Geräuschentwicklung des Lagers tragen zur Verbesserung der Motoreffizienz und zur Verringerung der Betriebsgeräusche bei – ein entscheidender Faktor für Geräte, die in ruhigen Umgebungen eingesetzt werden (z. B. medizinische Pumpen).

3.3 Präzisionsgetriebesysteme

Zahnriemenscheiben, Getriebe und Linearantriebe in Robotern oder Automatisierungsanlagen sind häufig mit dem K09020CP0 ausgestattet. Seine kompakte Breite passt in enge mechanische Baugruppen, während seine Tragfähigkeit eine zuverlässige Kraftübertragung zwischen den Komponenten gewährleistet.

3.4 Luft- und Raumfahrt sowie medizinische Geräte

In leichten Luft- und Raumfahrtkomponenten (z. B. kleinen Sensoren) oder medizinischen Geräten (z. B. Zahnbohrern) erfüllen die hohe Materialfestigkeit und Präzision des K09020CP0 strenge Industriestandards. Für medizinische Anwendungen bei hohen Temperaturen (z. B. sterilisierbare Geräte) werden Varianten des Lagers mit Stahlkäfig bevorzugt, um Autoklavzyklen standzuhalten.

4. Leistungsvorteile

Im Vergleich zu anderen Lagern seiner Größenklasse bietet das K09020CP0 mehrere Wettbewerbsvorteile:

l  Ausgewogene Lastübertragung: Im Gegensatz zu Rillenkugellagern (die sich durch hervorragende Radialbelastbarkeit auszeichnen, aber mit Axialbelastungen zu Schwierigkeiten neigen) eignet sich das K09020CP0 aufgrund seines Schrägkugeldesigns für Anwendungen mit kombinierten Radial- und Axialkräften, wodurch der Bedarf an mehreren Lagerbaugruppen reduziert wird.

l  Kosteneffizienz: Als Lager der Klasse P0 bietet es ausreichende Präzision für die meisten industriellen Anwendungen zu geringeren Kosten als Lager mit höherer Präzision (P5/P4). Dies macht es zu einer kostengünstigen Wahl für kleine und mittlere Unternehmen (KMU) oder nicht kritische Komponenten.

l  Vielseitigkeit: Durch seinen breiten Betriebstemperaturbereich (-30 °C bis +120 °C) und seine Kompatibilität mit Fett- und Ölschmierung passt es sich an unterschiedliche Umgebungen an, von Kühlhäusern bis hin zu Hochtemperatur-Industrieanlagen.

l  Lange Lebensdauer: Die Konstruktion aus hochgekohltem Chromstahl und die präzise Fertigung minimieren Verschleiß und Ermüdung. Bei ordnungsgemäßer Installation und Wartung kann das K09020CP0 eine Lebensdauer von 5.000 bis 10.000 Betriebsstunden erreichen und übertrifft damit die Lebensdauer von Lagern minderer Qualität.

5. Bewährte Verfahren für Installation und Wartung

Um die Leistung und Lebensdauer des K09020CP0 zu maximieren, sind ordnungsgemäße Installation und Wartung von entscheidender Bedeutung:

5.1 Installationsrichtlinien

l  Passung von Welle und Gehäuse: Stellen Sie sicher, dass die Welle (Innenringpassung) und das Gehäuse (Außenringpassung) die richtige Toleranz aufweisen (in der Regel H7 für das Gehäuse und js6 für die Welle). Zu enge Passungen können zu inneren Spannungen führen, während zu lockere Passungen Vibrationen und vorzeitigen Verschleiß verursachen.

l  Axiale Vorspannung: Bei Anwendungen, die hohe Steifigkeit erfordern (z. B. CNC-Spindeln), wenden Sie geringe axiale Vorspannung an, um das interne Spiel zu beseitigen. Dies reduziert Vibrationen und verbessert die Drehgenauigkeit, sollte jedoch 10 % der statischen Tragzahl (C0) des Lagers nicht überschreiten.

l  Ausrichtung: Fehlausrichtung zwischen Welle und Gehäuse (radial oder winklig) kann die Reibung erhöhen und das Lager beschädigen. Verwenden Sie Präzisionswerkzeuge (z. B. Messuhren), um die Ausrichtung innerhalb von 0,1 mm für den radialen Versatz und 0,5° für den winkligen Versatz sicherzustellen.

5.2 Wartungstipps

l  Schmierung: Schmieren Sie das Lager alle 2.000 bis 3.000 Betriebsstunden (oder gemäß den Empfehlungen des Herstellers) neu. Verwenden Sie für allgemeine Anwendungen Lithiumfett oder für Temperaturen über 100 °C Hochtemperaturfett (z. B. auf Polyharnstoffbasis). Vermeiden Sie Überfettung, da dies zur Überhitzung führen kann.

l  Reinigung: Reinigen Sie das Lager und seine Umgebung vor dem Nachschmieren oder der Inspektion mit einem nicht korrosiven Lösungsmittel (z. B. Isopropylalkohol), um Schmutz, altes Fett und Ablagerungen zu entfernen. Verwenden Sie niemals Reinigungsmittel auf Wasserbasis, da diese Rost verursachen können.

l  Regelmäßige Inspektion: Überprüfen Sie das Lager während des Betriebs auf Anzeichen von Verschleiß (z. B. ungewöhnliche Geräusche, Vibrationen oder Temperaturanstieg). Wenn das Lager 80 % seiner geschätzten Lebensdauer erreicht hat, ersetzen Sie es proaktiv, um unerwartete Ausfallzeiten zu vermeiden.

6. Marktwert und zukünftige Trends

In der heutigen Industrielandschaft wächst die Nachfrage nach kompakten, zuverlässigen Lagern wie dem K09020CP0 – angetrieben durch Trends wie Miniaturisierung (z. B. kleinere Elektronik- und Medizinprodukte) und industrielle Automatisierung (z. B. Robotik und intelligente Fabriken).

Die Hersteller arbeiten ebenfalls an Innovationen zur Verbesserung der Lagerleistung und entwickeln kontinuierlich folgende Bereiche weiter:

l  Materialwissenschaft: Verwendung von Keramikkugeln (z. B. Siliziumnitrid) zur Gewichtsreduzierung, Geschwindigkeitssteigerung und Verbesserung der Korrosionsbeständigkeit – ideal für raue Umgebungen wie die Schifffahrt oder die chemische Verarbeitung.

l  Umweltfreundliche Schmierung: Einsatz biologisch abbaubarer Fette zur Einhaltung von Umweltvorschriften, insbesondere in der Automobil- und Lebensmittelindustrie.

l  Intelligente Überwachung: Integration von Sensoren in das Lager zur Echtzeitüberwachung von Temperatur, Vibration und Belastung – ermöglicht vorausschauende Wartung und reduziert ungeplante Ausfallzeiten.

Fazit

Das Lager K09020CP0 ist zwar klein, aber für Industriemaschinen unverzichtbar. Seine ausgewogene Tragfähigkeit, Kosteneffizienz und Vielseitigkeit machen es zur ersten Wahl für Anwendungen, die von CNC-Maschinen bis hin zu medizinischen Geräten reichen. Durch das Verständnis über die Spezifikationen, die Befolgung der richtigen Installations- und Wartungsverfahren und die Nutzung neuer Innovationen können Ingenieure und Hersteller das volle Potenzial dieser Präzisionskomponente ausschöpfen und so einen reibungslosen, zuverlässigen und effizienten Betrieb ihrer Anlagen über viele Jahre hinweg gewährleisten.
