Was sind die Abmessungen der 608-Lager?

Das 608-Lager ist eines der weltweit am häufigsten verwendeten Miniaturlager und bekannt für seine kompakte Größe, Vielseitigkeit und standardisierten Abmessungen. Von Skateboards bis hin zu Industriemaschinen spielt dieses Lager eine entscheidende Rolle für die reibungslose Drehbewegung. In diesem Artikel gehen wir auf die technischen Spezifikationen, internationalen Normen, Materialoptionen und Anwendungsbereiche der 608-Lager ein und bieten Ingenieuren, Hobbybastlern und Fachleuten einen detaillierten Überblick.

1. Grundabmessungen der 608-Lager

Das 608-Lager gehört zur Rillenkugellager und ist für radiale und axiale Belastungen ausgelegt. Seine Abmessungen folgen einem weltweit anerkannten Nummerierungssystem:

„6“ gibt den Lagertyp an (Rillenkugellager).

„0“ steht für die Außendurchmesserreihe (extra leichte Reihe).

„8“ entspricht dem Bohrungsdurchmesser (Innendurchmesser) von 8 mm.

Gemäß den Normen der ISO (Internationale Organisation für Normung) sind die wichtigsten Abmessungen der Lager 608:

Bohrungsdurchmesser (d): 8 mm

Außendurchmesser (D): 22 mm

Breite (B): 7 mm

Toleranzen:

- Toleranz des Bohrungsdurchmessers: typischerweise ±0,005 mm.

- Toleranz des Außendurchmessers: ±0,01 mm.

- Breitentoleranz: ±0,1 mm.

Hochpräzise Varianten (z. B. ABEC-5 oder ABEC-7) weisen engere Toleranzen für Anwendungen auf, die außergewöhnliche Genauigkeit erfordern.

2. Internationale Normen und Querverweise

Die Abmessungen des Lagers 608 sind in den wichtigsten Industrieregionen standardisiert, wobei die Bezeichnungen leicht variieren können:

1. ISO-Norm: 608 (universelle Bezeichnung).

2. JIS-Norm (Japan): 608ZZ (der Zusatz „ZZ“ steht für zweiseitige Deckscheinen aus Metall).

3. DIN-Norm (Deutschland): MR128.

4. ABEC-Klassen: Die vom Annular Bearing Engineers' Committee (USA) definierten ABEC-Klassen (1–9) klassifizieren Präzisionsstufen, wobei höhere Klassen bessere Drehgenauigkeit und Drehzahlfähigkeit bieten.

Äquivalente Modelle:

R8 (in Europa üblich).

8x22x7 (eine nicht standardisierte Größenbezeichnung).

3. Materialoptionen und Konstruktionsmerkmale

Die Leistung der 608-Lager hängt stark von Material und Konstruktion ab. Zu den gängigen Konfigurationen gehören:

A. Materialauswahl

Chromstahl (GCr15): Das Standardmaterial für 608-Lager, das sich durch hohe Härte, Verschleißfestigkeit und Erschwinglichkeit auszeichnet. Ideal für den allgemeinen Einsatz in trockenen oder leicht feuchten Umgebungen.

Edelstahl (440C oder 304): Bietet hervorragende Korrosionsbeständigkeit und eignet sich daher für Schiffs-, Medizin- oder Lebensmittelverarbeitungsanlagen.

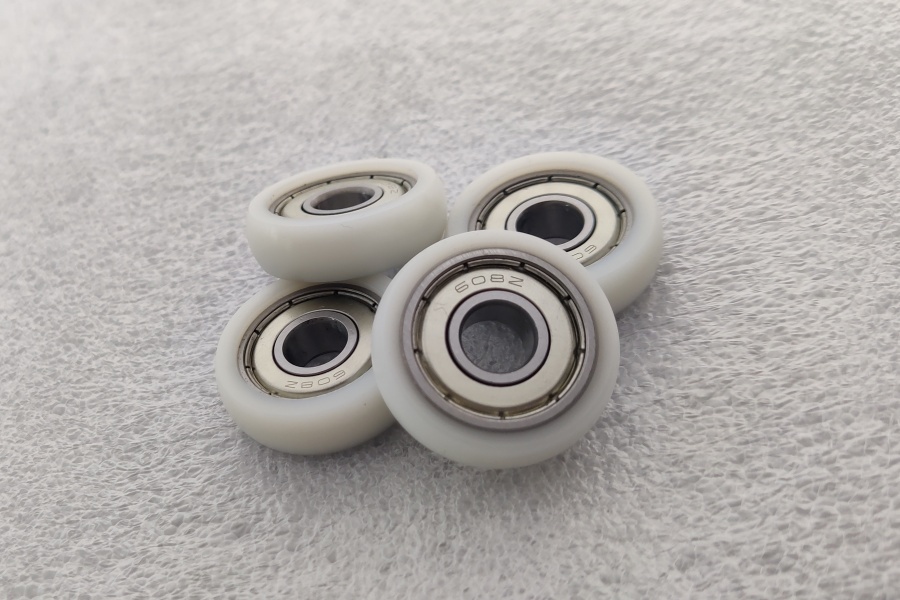

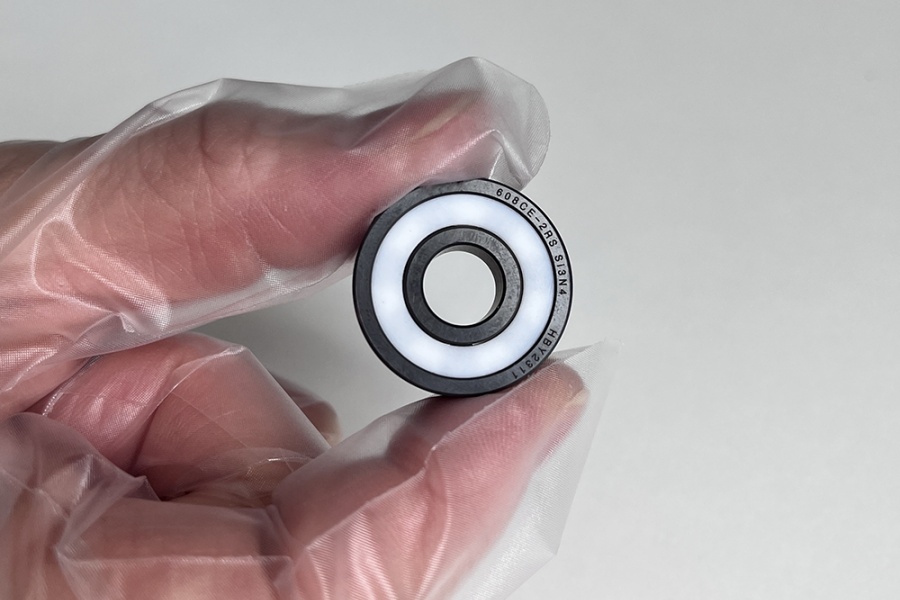

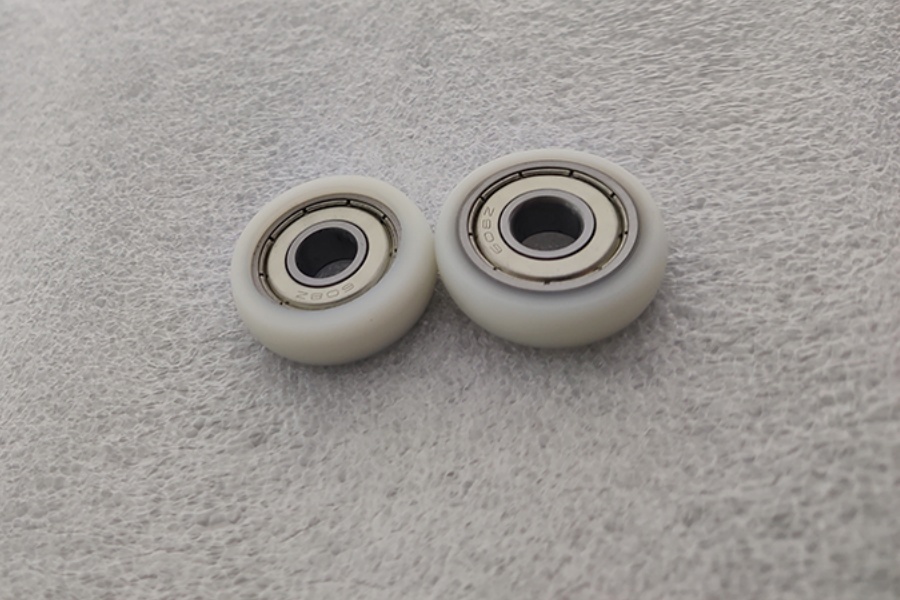

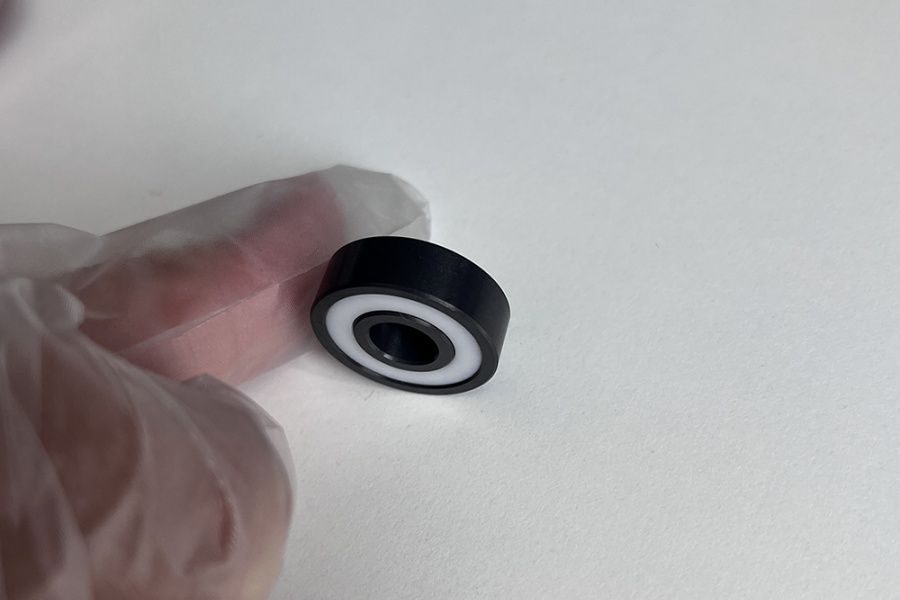

Hybridkeramiklager: Kombinieren Stahlringe mit Keramikkugeln aus Siliziumnitrid (Si3N4). Diese Lager reduzieren die Reibung, halten höheren Temperaturen stand und sind ideal für Hochgeschwindigkeitsanwendungen wie Drohnen oder Elektromotoren.

B. Abdichtung und Abschirmung

Offene Lager: Keine Dichtungen, erfordern regelmäßige Schmierung. Werden in sauberen Umgebungen verwendet, in denen eine Wartung möglich ist.

Abgeschirmt (ZZ): Deckscheiben aus Metall blockieren Staub und Schmutz und halten gleichzeitig Fett zurück. Häufig in Industriemaschinen.

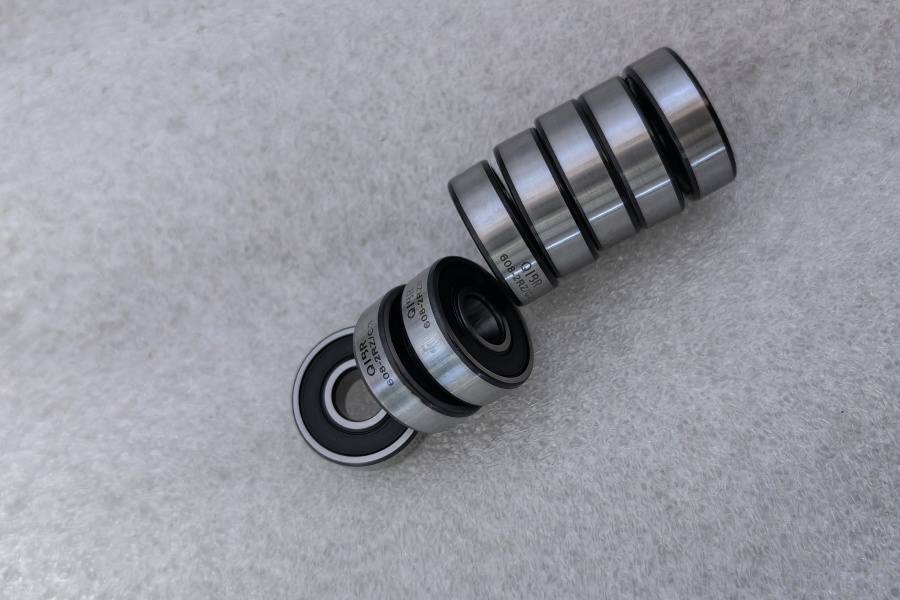

Abgedichtet (2RS): Gummidichtungen bieten einen besseren Schutz vor Verunreinigungen, jedoch etwas höhere Reibung. Beliebt in Konsumgütern wie Skateboards.

4. Belastbarkeit und Drehzahl

Für eine optimale Leistung ist es wichtig, die Belastungs- und Drehzahlgrenzen der 608-Lager zu kennen:

Statische Belastbarkeit (C0): ca. 1,8 kN. Dies ist die maximale Belastung, der das Lager im Stillstand standhalten kann, ohne dauerhaft verformt zu werden.

Dynamische Belastbarkeit (C): ca. 3,0 kN. Bezieht sich auf die Belastung, der das Lager bei kontinuierlicher Drehung standhalten kann.

Maximale Drehzahl:

Fettgeschmiert: bis zu 15.000 U/min.

Ölgeschmiert: kann bei Hybridkeramikvarianten 20.000 U/min überschreiten.

Das Überschreiten dieser Grenzwerte kann zu vorzeitigem Verschleiß, Überhitzung oder katastrophalem Ausfall führen.

5. Hauptanwendungsbereiche von 608-Lagern

Die kompakte Größe und Zuverlässigkeit des 608-Lagers machen es in zahlreichen Bereichen unverzichtbar:

A. Konsumgüter

Skateboards und Rollerblades: Sie können in Radnaben hohe Drehzahlen und Stoßbelastungen aufnehmen.

Fidget Spinners und Spielzeug: Sie machen den Betrieb reibungslos und leise.

Haushaltsgeräte: Zu finden in elektrischen Ventilatoren, Mixern und Haartrocknern.

B. Industriemaschinen

Kleine Motoren und Pumpen: Effiziente Kraftübertragung in kompakten Bauformen.

3D-Drucker: Entscheidend für präzise Bewegungen in Extrudern und Linearführungen.

Fördersysteme: Unterstützen Rollen in leichten Automatisierungsanlagen.

C. Hightech-Anwendungen

Drohnen und ferngesteuerte Fahrzeuge: Hybridkeramiklager 608 reduzieren das Gewicht und verbessern die Motoreffizienz.

Medizinische Geräte: Edelstahlvarianten erfüllen die Anforderungen an Hygiene und Korrosionsbeständigkeit.

6. Tipps zur Auswahl und Wartung

A. Auswahl des richtigen 608-Lagers

1. Umgebung:

l  Wählen Sie für korrosive Umgebungen Edelstahl oder Keramik.

l  Bei Hochtemperaturanwendungen (z. B. Motoren) sind Hybridlager von Vorteil.

2. Präzisionsanforderungen:

l  ABEC-3 ist für die meisten Verbraucher ausreichend.

l  ABEC-5 oder höher wird für CNC-Maschinen oder optische Geräte empfohlen.

3. Belastungsart:

Verwenden Sie Schrägkugellager, wenn axiale Belastungen überwiegen.

B. Bewährte Verfahren für die Installation

l  Vermeiden Sie es, Lager direkt mit Hammer zu schlagen; verwenden Sie eine Presse.

l  Achten Sie auf die richtige Ausrichtung zwischen Welle und Gehäuse.

l  Befolgen Sie die vom Hersteller empfohlenen Passungen (z. B. Wellentoleranz: g6; Gehäuse: H7).

C. Wartungsrichtlinien

Schmierung: Verwenden Sie für Lager mit Deckscheibe Hochgeschwindigkeitsfett (z. B. auf Lithiumbasis). Schmieren Sie offene Lager regelmäßig nach.

Inspektion: Überprüfen Sie die Lager auf Geräusche, Vibrationen oder Verfärbungen, die auf Verschleiß oder Verunreinigungen hinweisen.

Austausch: Ersetzen Sie Lager für Balance immer paarweise.

7. Häufig gestellte Fragen (FAQ)

F1: Kann das 608-Lager in Hochgeschwindigkeitsdrohnen verwendet werden?

Ja, Hybridkeramiklager 608 sind aufgrund ihrer geringen Reibung und Wärmebeständigkeit ideal für Drohnenmotoren geeignet.

F2: Wie unterscheidet sich das Lager 608 vom Lager 626?

Das Lager 626 hat eine Bohrung von 6 mm, einen Außendurchmesser von 19 mm und eine Breite von 6 mm und ist damit kleiner und weniger belastbar als das Lager 608.

F3: Sind alle 608-Lager wasserdicht?

Nein. Nur abgedichtete Varianten oder aus Edelstahl sind wasserbeständig. Standard-Lager aus Stahl rosten, wenn sie Feuchtigkeit ausgesetzt sind.

F4: Was führt zum vorzeitigen Ausfall des 608-Lagers?

Häufige Ursachen sind Überlastung, schlechte Schmierung, Fehlausrichtung und Verunreinigungen.

Fazit

Die standardisierten Abmessungen (8x22x7 mm), die Materialvielfalt und die Anpassungsfähigkeit des 608-Lagers haben seinen Status als Eckpfeiler miniaturisierter mechanischer Systeme gefestigt. Ob in Alltagsgeräten oder in Spitzentechnologie – die Kenntnis seiner Spezifikationen und die richtige Verwendung gewährleisten optimale Leistung und Langlebigkeit. Durch die Auswahl der richtigen Variante und die Einhaltung der Wartungsvorschriften können Ingenieure und Hobbybastler das volle Potenzial dieses allgegenwärtigen Bauteils ausschöpfen.
