Was sind die Abmessungen von Skateboardlagern?

1. Einführung in Skateboardlager‌

Skateboardlager sind präzisionsgefertigte Komponenten, die für die Leistung, Geschwindigkeit und Haltbarkeit von Skateboards von entscheidender Bedeutung sind. Sie reduzieren die Reibung zwischen der inneren Radnabe und der Achse des Fahrgestells. Dieser Leitfaden untersucht ihre Abmessungen, Materialien, Standards und fortschrittlichen Konstruktionsprinzipien für Skateboarder, Ingenieuren und Enthusiasten.

‌2. Historischer Kontext und Standardisierung‌

• ‌Entwicklung der Lagergrößen‌:

Frühe Skateboards (vor den 1970er Jahren) verwendeten generische Industrielager mit uneinheitlichen Größen. Die Einführung des ‌608-Standards‌ in den 1980er Jahren revolutionierte das Skateboarden, indem er die Abmessungen vereinheitlichte und die Kompatibilität verbesserte.

• Warum 608? Das 608-Modell (8×22×7 mm) vereint Tragfähigkeit, Geschwindigkeit und Kompaktheit und ist somit ideal für die dynamischen Kräfte beim Skateboarden.
• ISO- und ABEC-Standards‌:

ISO 15‌: Regelt die Abmessungen von Radiallagern weltweit und gewährleistet die Austauschbarkeit zwischen verschiedenen Marken.

ABEC-Bewertungen: Die vom Annular Bearing Engineering Committee entwickelten ABEC-Klassen (1, 3, 5, 7, 9) definieren Toleranzen und Präzision. Beim Skateboarden hat jedoch die Haltbarkeit Vorrang vor der höchsten Präzision, sodass ABEC-5 oder ABEC-7 üblich sind.

3. Technische Spezifikationen

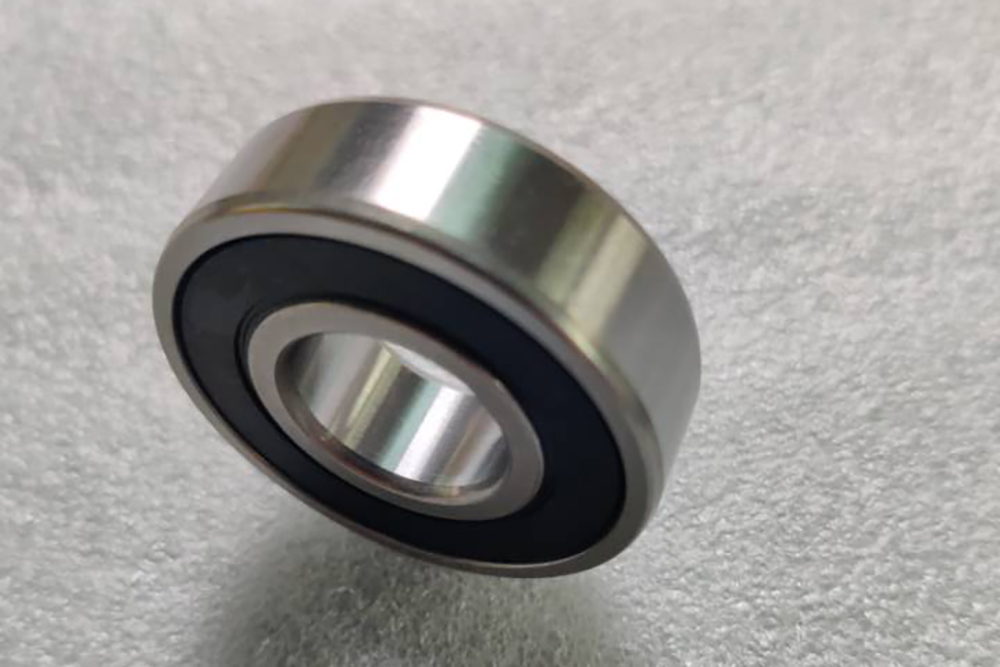

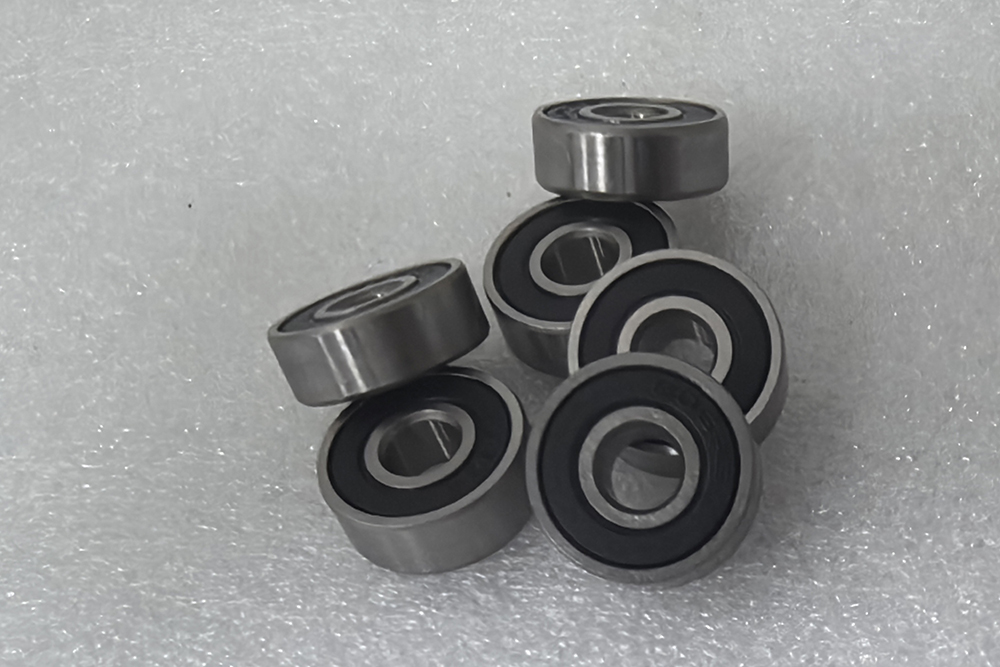

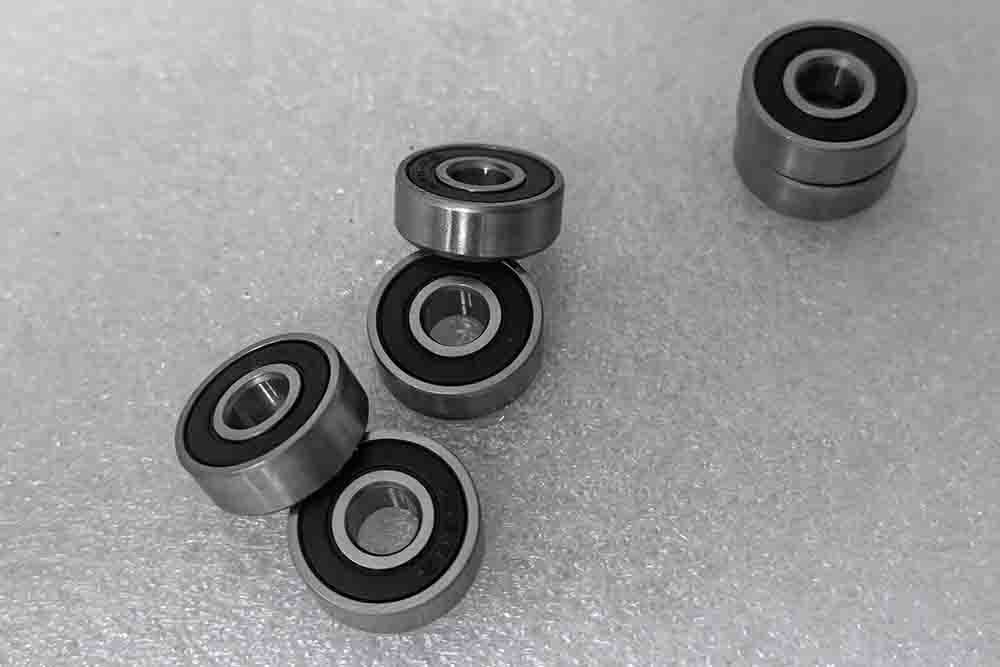

Kernabmessungen (Modell 608):

• Innendurchmesser (ID): ‌8 mm‌

Passt zu Standard-LKW-Achsen (8 mm Durchmesser).

• Toleranz: ±0,005 mm, Wackeln oder Blockieren verhindern.
• Außendurchmesser (AD): ‌22 mm‌

Passt zu den meisten Rädern der Skateboards (normalerweise 8–10 mm Bohrungsbreite).

Größerer AD erhöht die Lastverteilung, schränkt aber die Flexibilität des Raddesigns ein.

• Breite (B): ‌7 mm‌

Die kompakte Struktur minimiert das Gewicht bei gleichzeitiger Wahrung der strukturellen Integrität.

• ‌Last- und Geschwindigkeitsbewertungen‌:

Statische Tragfähigkeit‌: ~1.500 N (variiert je nach Material).

Dynamische Tragfähigkeit‌: ~6.000 N (Keramische Lager übertreffen Lager aus Stahl um 15–20 %).

Maximale Drehzahl: ~20.000 U/min (theoretisch; in der Praxis werden beim Skateboarden selten mehr als 3.000 U/min erreicht).

4. Materialwissenschaft und -technik

Lagerkomponenten:

• Laufringe (Innen-/Außenringe):

Edelstahl (AISI 440C): korrosionsbeständig und langlebig.

Kohlenstoffstahl (GCr15): Wärmebehandelt für Härte (60–64 HRC), aber anfällig für Rost.

• Kugeln:

Stahl: Erschwinglich, aber schwerer.

Keramik (Si3N4): Leichter (40 % Gewichtsreduzierung), hitzebeständig und elektrisch isolierend.

Hybrid (Stahlringe + Keramikkugeln): Guter Kompromiss zwischen Kosten und Leistung.

• Käfige (Kugelkäfige):

Nylon: Geringe Reibung und leiser Betrieb.

Messing: Langlebig, aber schwerer.

• Schildtypen:

RS (Gummidichtung): Staubdicht, mäßige Reibung.

ZZ (Metallische Deckscheibe): Robust, aber höhere Reibung.

• Schmiermittel:

Fett: Langlebig, aber zähflüssig.

Öl: Geringe Reibung, muss aber häufig nachgefüllt werden.

5. Leistungsoptimierung

Faktoren, die die Lebensdauer von Lagern beeinflussen:

• Verunreinigung‌: Das Eindringen von Staub und Wasser beschleunigt den Verschleiß. Abgedichtete Lager (z. B. 608-2RS) verlängern die Lebensdauer.
• ‌Fehlausrichtung‌: Die unsachgemäße Installation führt zur ungleichmäßigen Lastverteilung.
• Schmiermittelabbau‌: Bei Verwendung mit hoher Geschwindigkeit wird das Schmierfett abgebaut; Keramiklager laufen oft „trocken“, um dies zu vermeiden.
• Prüfung und Validierung‌:

Salzsprühtests: Bewertung der Korrosionsbeständigkeit (AISI 440C hält über 500 Stunden).

Radialspiel-Tests: Messung der Lagerlockerung (optimales Spiel: 0,002–0,005 mm).

6. Erweiterte Anwendungen und Modifikationen

• Longboarding vs. Street Skateboarding:

Longboard-Lager legen den Schwerpunkt auf Geschwindigkeit (z. B. Keramische Hybridlager).

Lager für Street Skateboarding konzentrieren sich auf die Stoßfestigkeit (z. B. gehärteter Stahl).

• ‌Individuelle Modifikationen‌:

Distanzstücke‌: 10-mm-Distanzstücke richten die Lager aus und reduzieren die axiale Belastung.

7. Wartung und Fehlerbehebung‌

• ‌Schrittweise Reinigung‌:

Schutzabdeckungen mit einem Stift entfernen.

In Zitruslösungsmittel einweichen, um altes Fett aufzulösen.

Mit Druckluft trocknen.

Mit ‌Speed Cream‌ oder ‌Teflonöl‌ neu schmieren.

• Häufige Probleme‌:

Schleifgeräusche‌: Weisen auf das Eindringen von Schmutz oder beschädigte Kugeln hin.

Verklebte Lager‌: Verursacht durch getrocknetes Schmiermittel oder Fehlausrichtung.

‌8. Zukünftige Innovationen‌

• Selbstschmierende Materialien: Mit Graphen angereicherte Laufringe reduzieren den Wartungsaufwand.
• Intelligente Lager: Eingebettete Sensoren überwachen Temperatur und Verschleiß in Echtzeit.

9. Fazit

Skateboardlager sind zwar klein, verkörpern aber die Verschmelzung von Maschinenbau und Materialwissenschaft. Der 608-Standard (8×22×7 mm) ist nach wie vor der Eckpfeiler der Branche, aber Fortschritte in den Bereichen Keramik, Dichtungstechnik und Präzisionsfertigung erweitern die Leistungsgrenzen immer weiter. Ob Amateur oder Leistungssportler – wer diese Dimensionen und ihre Auswirkungen versteht, kann die optimale Ausrüstung auswählen und lange Lebensdauer gewährleisten.

Dieser Leitfaden fasst technische Daten, Branchenpraktiken und Erkenntnisse von Benutzern zusammen und dient als maßgebliche Ressource für die Dimensionierung und Konstruktion von Skateboardlagern.
