Drahtwälzlager – Aufbau und Eigenschaften

Drahtwälzlager, auch als Drahtlaufbahnlager bekannt, haben ihren Namen von der Verwendung von Draht als Laufbahn. Nachfolgend finden Sie eine Einführung in ihre Eigenschaften und ihren Aufbau:

Aufbau

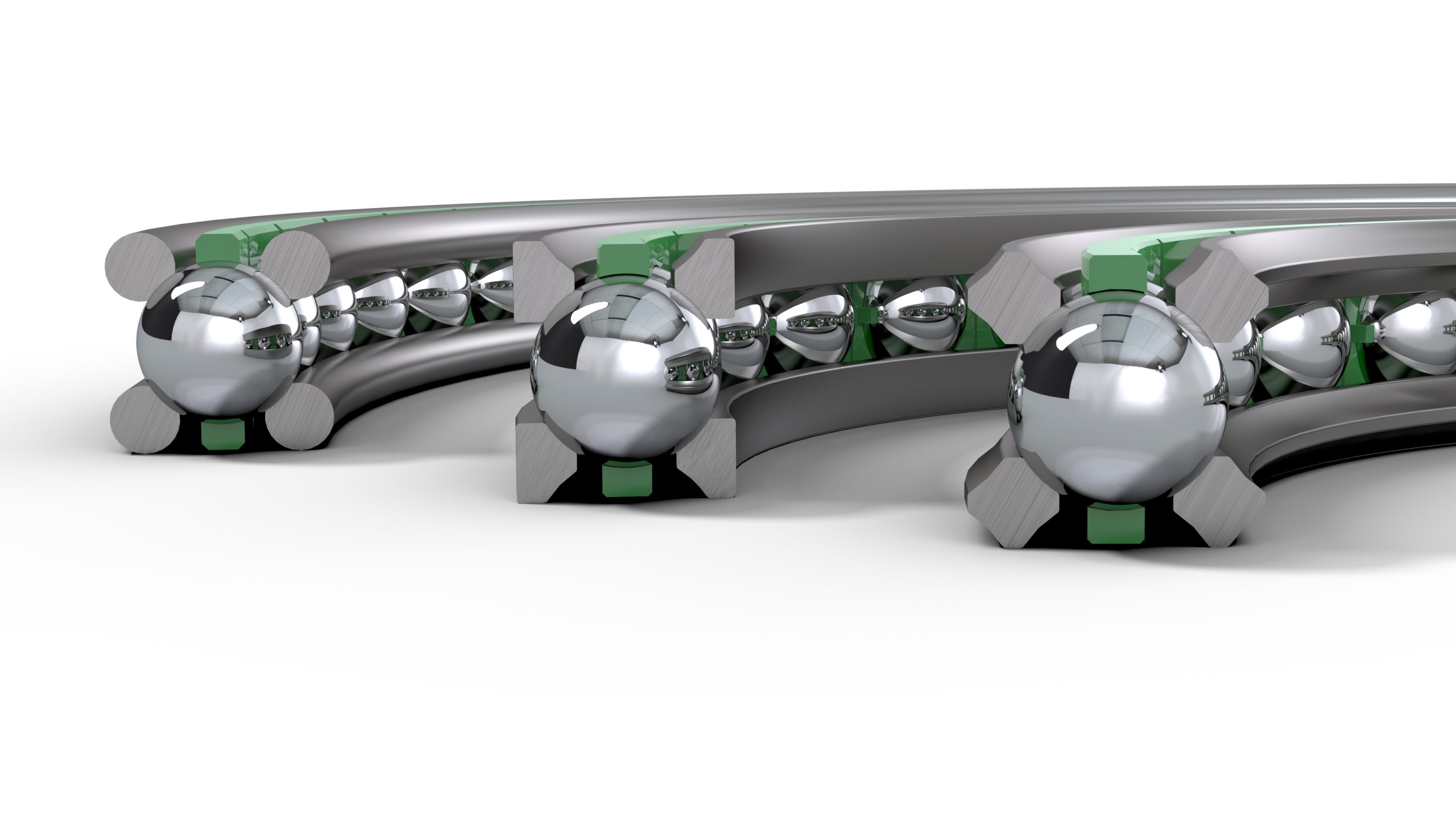

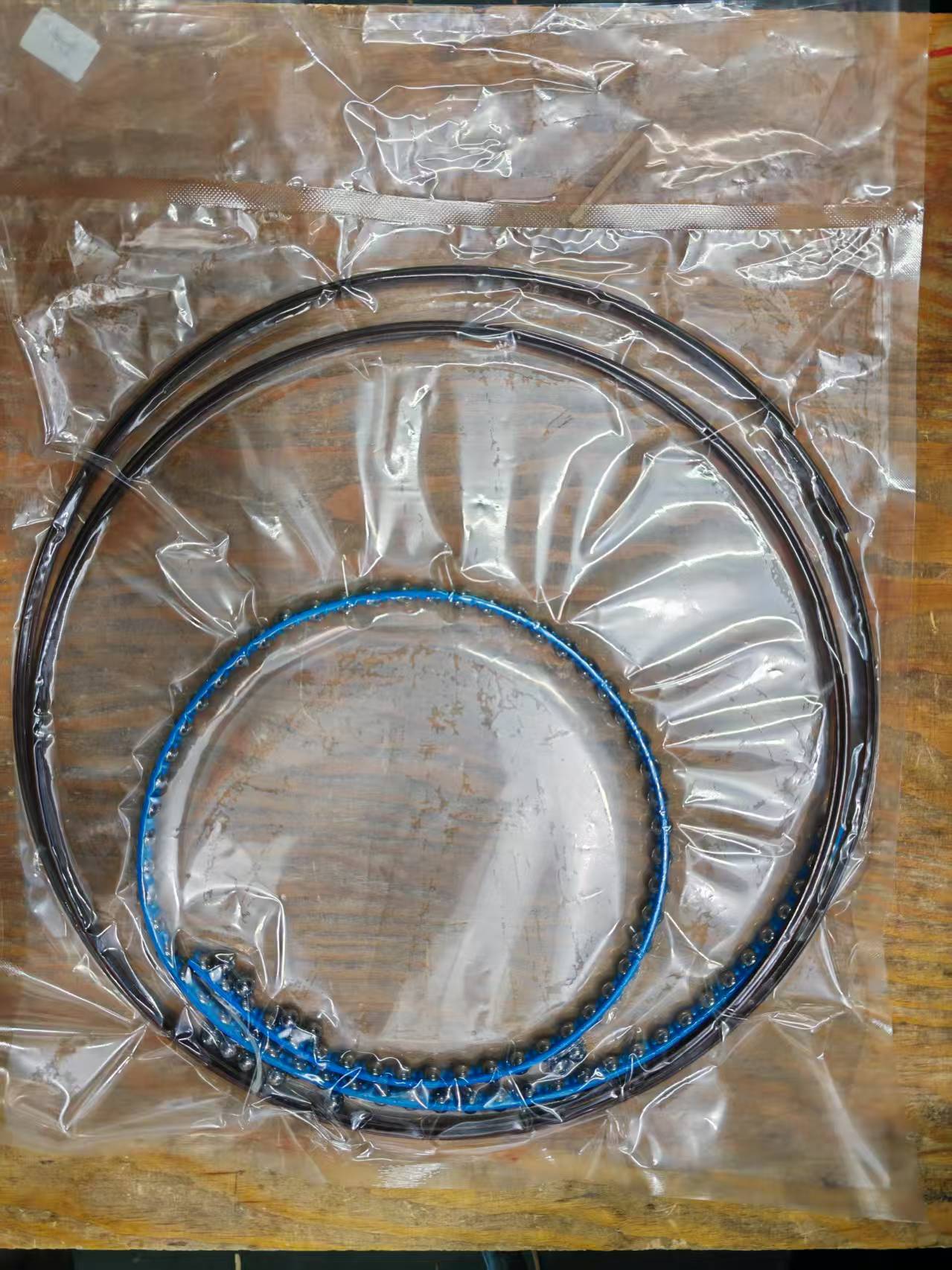

• Grundlegende Komponenten: Sie bestehen hauptsächlich aus Wälzkörpern (Kugeln oder Rollen), einem Käfig, Drahtlaufbahnringen sowie inneren und äußeren Stützringen. Insbesondere sind kreisförmige Kugeldrahtlaufringe und flache Rollen-Drahtlaufringe jeweils in den Nuten der äußeren und inneren Stützringe installiert. Kugeln und Zylinderrollen werden in die zylindrischen und rechteckigen Löcher desselben Käfigs eingesetzt. Die Kugeln können auf der Grundfläche des kreisförmigen Drahtlaufrings rollen und die Rollen können auf der Grundfläche des flachen Drahtlaufrings rollen.

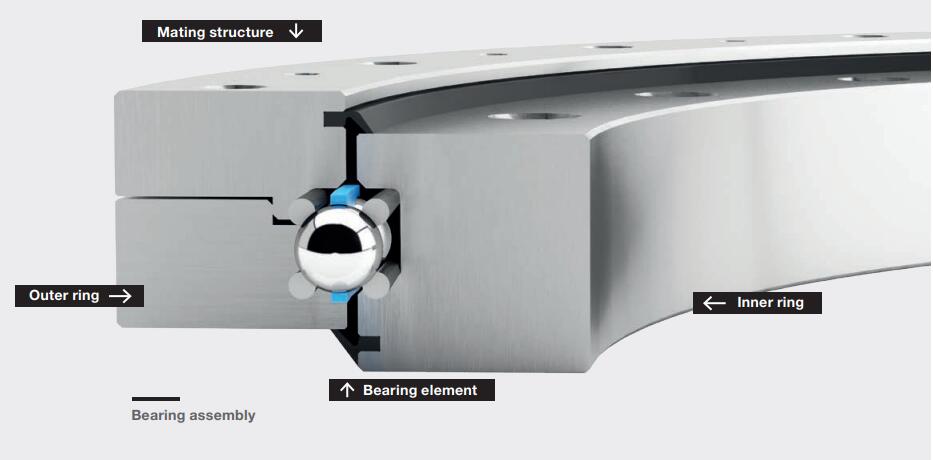

• Typische Strukturformen: Es gibt eine geschlossene Struktur aus drei Elementen, die im Allgemeinen aus einem festen großen Tischkörper, einem beweglichen Nadelzylinder-Grundverzahnung und einem Druckring besteht, die die Drahtwälzlager in der Mitte umschließen. Je nach Einbauposition des Druckrings relativ zur Kugel und zur Mitte des Nadelzylinders kann er in vier Formen unterteilt werden: oberer innenseitiger Druckringtyp, oberer außenseitiger Druckringtyp, unterer innenseitiger Druckringtyp und unterer außenseitiger Druckringtyp.

Merkmale

Kleine Querschnittsfläche: Sie nehmen eine sehr kleine Querschnittsfläche ein und eignen sich für Rotationen mit großem Durchmesser und Maschinen, die geringen Energieverbrauch erfordern.

Hohe Tragfähigkeit: Sie weisen die Eigenschaften von Kugel- und Rollenlagern auf und können gleichzeitig Zentrifugalkräfte und Axialkräfte aufnehmen. Einige Drahtwälzlager mit Vierpunkt-Kontaktstruktur können auch Radialkräfte, Axialkräfte und Kippmomente aufnehmen.

Hohe Präzision: Die hohe Präzision von Drahtwälzlagern beruht auf dem speziellen Schleifverfahren für die Laufbahn. Das geringe Spiel zwischen den Wälzkörpern und der Drahtlaufbahn trägt ebenfalls zu ihrer hohen Präzision bei.

Geringes Gewicht und einfache Struktur: Im Vergleich zu gewöhnlichen Drehverbindungen bieten sie die Vorteile von geringem Gewicht und Einbauraum, einfacher Struktur, bequemer Wartung sowie niedrigen Kosten.

Gute Dichtungsleistung: Der Rollvorgang findet im Laufring statt. Die Stahlkugeln sind durch einen Nylon-Trennstreifen voneinander getrennt, der eine gewisse Dichtungswirkung hat und das Eindringen von Staub und anderen Verunreinigungen reduzieren kann.
