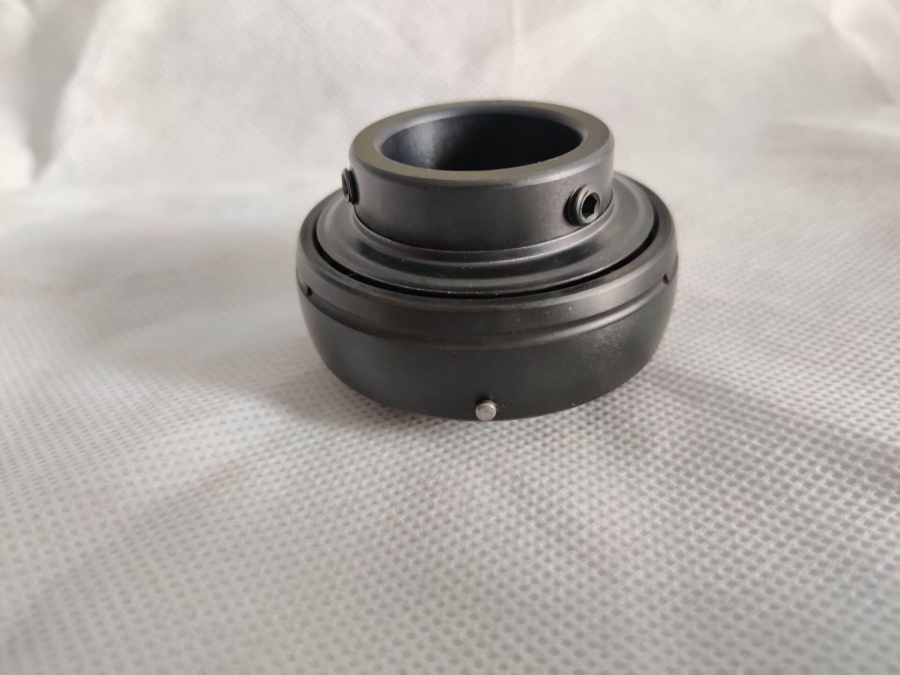

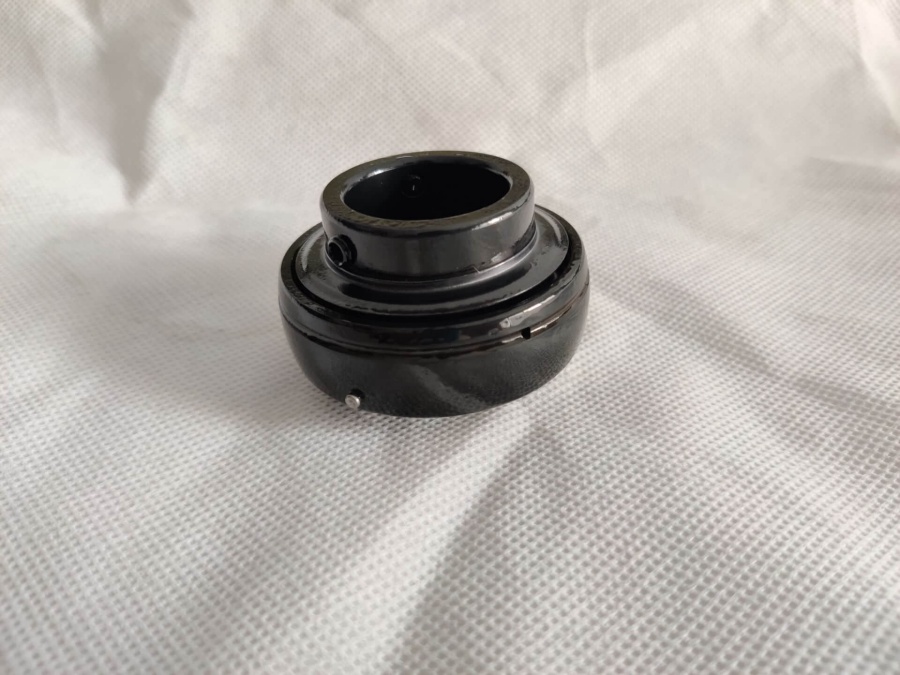

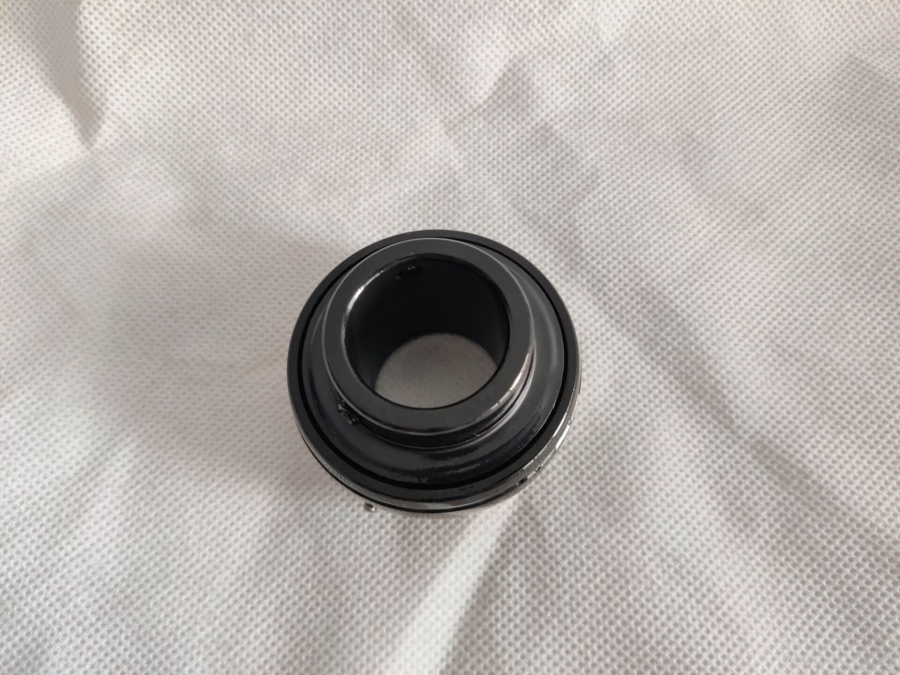

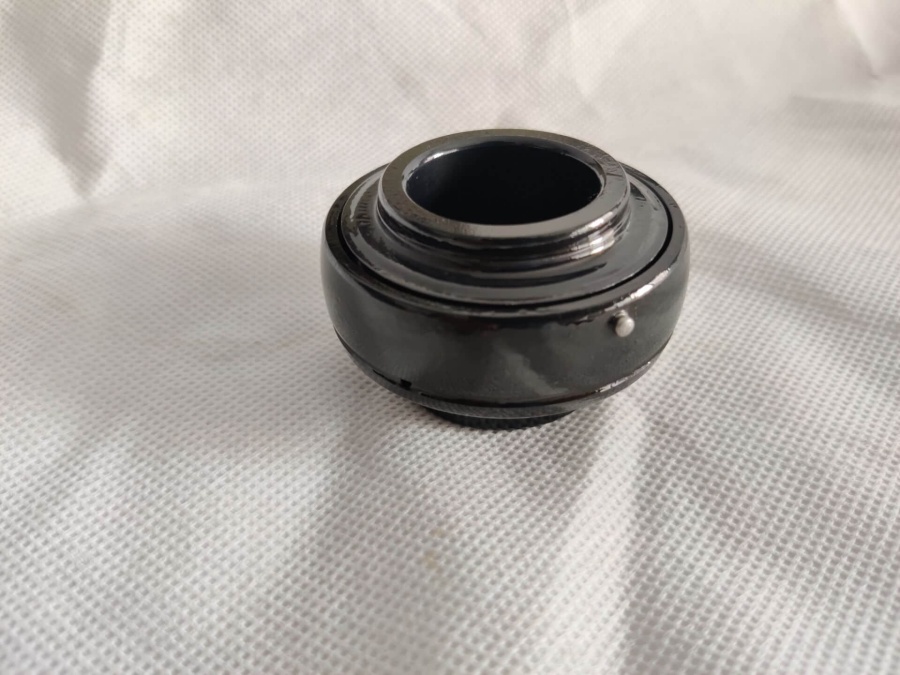

YAR 206-2F/VA228: Hochleistungslager für industrielle Anwendungen bei hohen Temperaturen

In den rauen Umgebungen industrieller Anwendungen bei hohen Temperaturen – von Stahlwerksöfen bis hin zu Glasherstellungsöfen – sind Lager mit beispiellosen Herausforderungen konfrontiert: extreme Hitze, Eindringen von Verunreinigungen und ständige mechanische Beanspruchung. Das YAR206-2F/VA228, ein spezielles Spannlager, das für solche anspruchsvollen Bedingungen entwickelt wird, zeichnet sich als zuverlässige Lösung aus. Dieses Lager, das auf der Grundlage der Rillenkugellager entwickelt und mit hochtemperaturspezifischen Merkmalen verbessert wird, setzt neue Maßstäbe in Bezug auf Haltbarkeit und Leistung unter extremen Temperaturbedingungen und ist damit unverzichtbar in Bereichen, in denen Standardlager versagen.

Die Funktionalität des YAR 206-2F/VA228 basiert auf seiner präzisen Konstruktion und technischen Parametern. Als metrisches Spannlager verfügt es über eine zylindrische Bohrung mit einem Innendurchmesser (d) von 30 mm, einem Außendurchmesser (D) von 62 mm und einer Gesamtbreite (T) von 38,1 mm – Abmessungen, die für die Kompatibilität mit gängigen Industrieschäften und -gehäusen optimiert sind. Seine Leistungsfähigkeit ist ebenso beeindruckend: Die dynamische Tragzahl (C) erreicht 19,5 kN, wodurch es erheblichen Radial- und Axialkräften standhalten kann, während die statische Tragzahl (C0) von 11,2 kN Stabilität unter stationären oder langsamen Bewegungsbedingungen gewährleistet. Im Gegensatz zu Standardlagern, die bei hohen Drehzahlen betrieben werden, ist das YAR 206-2F/VA228 für kontrollierte Bewegungen in Hochtemperaturumgebungen ausgelegt, mit Grenzendrehzahl (nlim) von 190 U/min – ein Parameter, der speziell darauf ausgelegt ist, Überhitzung in extremen thermischen Umgebungen zu verhindern.

Die wahre Innovation des YAR206-2F/VA228 liegt in seinen speziellen Komponenten, die durch die Suffixe „2F“ und „VA228“ gekennzeichnet sind und seine Hochtemperatureigenschaften definieren. Die Bezeichnung „2F“ steht für ein doppelt geschütztes Dichtungssystem: Kontaktdichtungen auf beiden Seiten, gepaart mit Gleitringdichtungen, bilden eine robuste Barriere gegen feste Verunreinigungen wie Staub, Schlacke und Metallpartikel, die in industriellen Umgebungen häufig vorkommen. Diese Dichtung bewahrt nicht nur die interne Schmierung, sondern verhindert auch, dass abrasive Partikel die Wälzkörper und Laufbahnen beschädigen. Ergänzt wird dies durch die Spezifikation „VA228“, die die kritischste Hochtemperaturkomponente des Lagers kennzeichnet: einen Rein-Graphit-Kronenkäfig. Im Gegensatz zu herkömmlichen Käfigen aus Metall oder Polymer, die bei hohen Temperaturen zerfallen, behält der Graphitkäfig seine strukturelle Integrität über einen außergewöhnlichen Temperaturbereich von -150 °C bis +350 °C (-238 °F bis 662 °F) bei. Während des Betriebs werden winzige Mengen an Graphitpartikeln freigesetzt, die als Selbstschmiermittel wirken und die Reibung reduzieren, ohne auf herkömmliches Fett angewiesen zu sein, das bei extremer Hitze oxidieren und versagen würde.

Zur Verbesserung der thermischen Belastbarkeit werden die Materialien und Konstruktion von YAR206-2F/VA228 zusätzlich verbessert. Die Lagerringe und Wälzkörper sind aus hochwertigem Lagerstahl gefertigt, der mit Manganphosphat behandelt wird – einer Oberflächenbeschichtung, die die Korrosionsbeständigkeit verbessert und den Verschleiß in rauen Umgebungen verringert. Das radiale Innenspiel erreicht Klasse C5 und die Präzisionsspezifikation gleicht die Wärmeausdehnung der Komponenten bei Temperaturschwankungen aus, was Festfressen verhindert. Die Montage wird durch den verlängerten Innenring und das Stellschraubensystem vereinfacht: Zwei Sechskant-Stellschrauben (M6 x 0,75) im Abstand von 120° sichern das Lager an der Welle und erfordern nur einen 3-mm-Sechskantschlüssel und ein empfohlenes Anzugsmoment von 4 N·m für sichere, werkzeuglose Montage.

Diese Eigenschaften machen das YAR206-2F/VA228 zur Wahl für eine Vielzahl von industriellen Hochtemperaturanwendungen. In der Stahl- und Metallurgie wird es in Stranggussanlagen, Ofenförderern und Rollentischen eingesetzt, wo es Spritzern geschmolzenen Metalls und Umgebungstemperaturen von über 300 °C standhält. In der Glasherstellung wird es in Kühlofenanlagen und Ofenwagen eingesetzt, wo es Temperaturschocks und Verunreinigungen durch Glasstaub standhält. Das Lager findet auch Anwendung in der Lebensmittelverarbeitung (z. B. Backöfen), der chemischen Verarbeitung (Hochtemperaturreaktoren) und Vakuumbeschichtungsanlagen, wo seine ausgasungsarmen Graphitkomponenten und seine Temperaturstabilität von entscheidender Bedeutung sind. Eine bemerkenswerte Anwendung findet es in Kesselventilatoren und Abgassystemen, wo es hohe Temperaturbeständigkeit mit der Fähigkeit kombiniert, Vibrationen und partikelhaltiger Luft standzuhalten – Herausforderungen, die bei Standardlagern häufig zu vorzeitigem Ausfall führen.

Durch ordnungsgemäße Montage und Wartung lässt sich die Leistung des YAR 206-2F/VA228 weiter maximieren. Bei der Montage müssen Ingenieure sicherstellen, dass die Welle die Toleranzstandards h6 erfüllt, um optimale Passung zu gewährleisten und Verrutschen zu verhindern. Obwohl der selbstschmierende Graphitkäfig den Wartungsaufwand reduziert, werden regelmäßige Inspektionen empfohlen, um die Unversehrtheit der Dichtung und den Verschleiß des Käfigs zu überprüfen, insbesondere in extrem staubigen oder vibrationsanfälligen Anwendungen. Im Gegensatz zu Standardlagern, die regelmäßig nachgeschmiert werden müssen, erleichtert das Graphitschmiersystem des YAR 206-2F/VA228 das Nachfüllen von Fett, was die Wartungskosten und die Umweltbelastung reduziert.

Zusammenfassend lässt sich sagen, dass das YAR206-2F/VA228 eine spezielle technische Lösung darstellt, die auf die anspruchsvollsten industriellen Umgebungen mit hohen Temperaturen zugeschnitten ist. Durch die Kombination aus präzisen Abmessungen, robuster Abdichtung, selbstschmierenden Graphitkomponenten und großer Temperaturtoleranz werden die kritischen Einschränkungen von Standardlagern bei extremer Hitze überwunden. Durch die Minimierung von Ausfallzeiten, die Reduzierung des Wartungsaufwands und die zuverlässige Leistung in Anwendungen von Stahlwerken bis hin zur Lebensmittelverarbeitung bietet dieses Lager einen greifbaren wirtschaftlichen Mehrwert für Branchen, in denen die Kontinuität des Betriebs von größter Bedeutung ist. Da die Fertigung die Grenzen von Temperatur und Haltbarkeit immer weiter verschieben, bleibt das YAR 206-2F/VA228 ein Beweis dafür, wie spezialisierte Lagertechnologie die dringendsten Herausforderungen moderner Industriebetriebe lösen kann.
