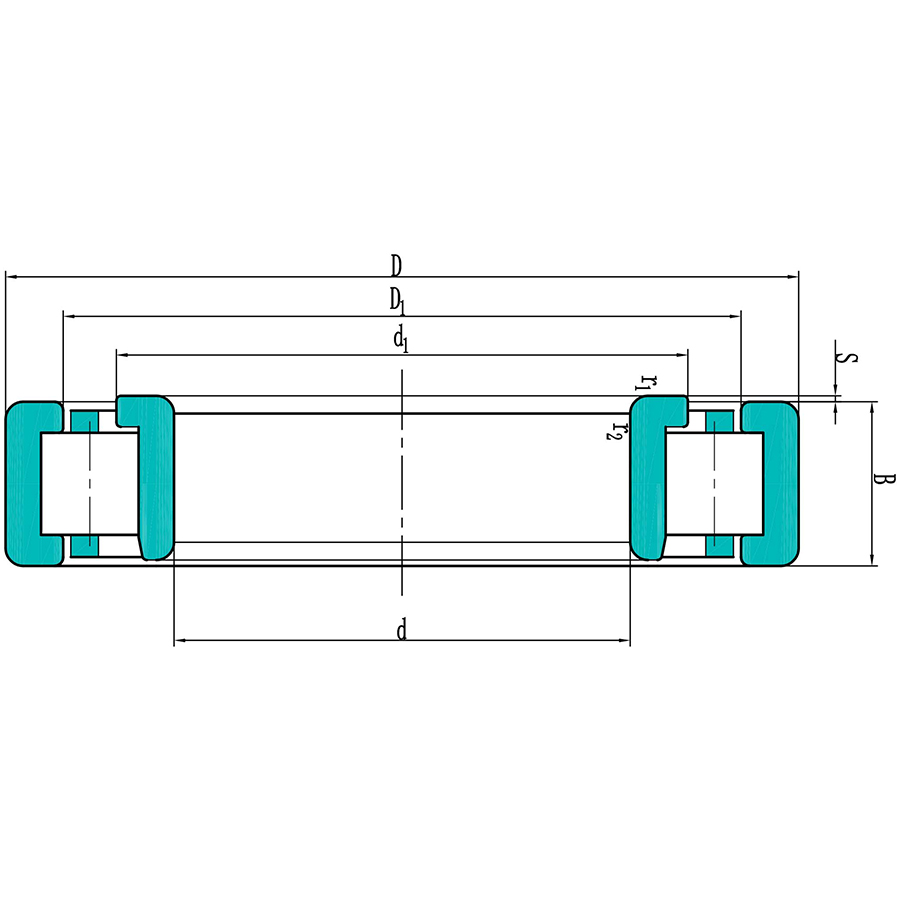

NJ 422 M
- Innendurchmesser:
- 110 mm
- Außendurchmesser:
- 280 mm
- Breite:
- 65 mm
- Masse:
- 22.5 Kg
Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
Spezifikationen
- NJ 422 M
Beschreibung
QIBR - NJ 422 M Zylinderrollenlager Vorteile und Anwendungen
NJ 422 M Zylinderrollenlager, hohe Steifigkeit, starke Anpassungsfähigkeit, Inner diameter (d) ist 110 mm, Outer diameter (D) ist 280 mm, Width (B) ist 65 mm, Mass beträgt 22.5 kg. Es ist geeignet für Werkzeugmaschinen, Walzwerke, Hauptwellen von Windkraftanlagen und Papiermaschinen usw., und das am häufigsten verwendete Lager unter Arbeitsbedingungen mit hohen Anforderungen an Steifigkeit.
QIBR - NJ 422 M Zylinderrollenlager Eigenschaften
NJ 422 M Zylinderrollenlager, lange Lebensdauer, hohe Kosteneffizienz. NJ 422 M Zylinderrollenlager, kann gleichzeitig Radiallast und bestimmte Axiallast tragen, geeignet für mechanische Geräte mit hohen Anforderungen an Stabilität.
Merkmale und Vorteile der NJ 422 M Zylinderrollenlager
Hohe Tragfähigkeit: Ausgelegt für hohe radiale Tragfähigkeit, geeignet für schwere Lasten und Stoßbelastungen, wodurch es ideal für Bedingungen mit hoher Belastung ist.
Niedriger Reibungskoeffizient: Der Linienkontakt zwischen den Rollen und den Laufbahnen führt zu einem niedrigen Reibungskoeffizienten, wodurch es für den Hochgeschwindigkeitsbetrieb geeignet ist.
Trennbares Design: Innen- und Außenring können getrennt werden, was Montage und Demontage vereinfacht, ideal für Geräte, die häufig gewartet werden müssen.
Hohe Anpassungsfähigkeit: Kann Änderungen der relativen Position aufgrund von Wärmeausdehnung oder Installationsfehlern ausgleichen, geeignet als Loslager.
Anwendung: Häufig in der Automobilindustrie, bei Industriemaschinen, Motoren und Stromerzeugungsanlagen, Haushaltsgeräten, in der Luft- und Raumfahrt, bei medizinischen Geräten, im Schienen- und Straßenverkehr, bei Baumaschinen, in der Windenergie und bei erneuerbaren Ressourcen verwendet.
Optimierung der QIBR - NJ 422 M Zylinderrollenlager
Wählbare Präzisions-, Vibrations- und Geräuschklasse: Zu den Optionen gehören P6, P5 für Präzision, V2, V3 für Vibration und Z2, Z3 für Geräusch.
Käfigmaterial: Das Käfigmaterial kann je nach Betriebsbedingungen ausgewählt werden, mit Optionen wie Stahl, Messing oder Nylon.
Fettaustausch: Wählen Sie die Schmierung entsprechend den Arbeitsanforderungen des Lagers aus, z. B. SKF LGMT 2, Timken GR217 oder Shell Gadus S2 V220AC.
Optimiertes Rollenprofil: Je nach Betriebsbedingungen können logarithmische Profilkurven verwendet werden, um das Rollenprofil zu optimieren, die Spannungskonzentration zwischen Rollen und Laufbahnen zu reduzieren und die Tragfähigkeit und Lebensdauer zu erhöhen.
Weitere Anpassungsmöglichkeiten: QIBR kann Lager nach Kundenzeichnungen und Betriebsbedingungen entwerfen und optimieren.
Qualitätskontrolle der QIBR - NJ 422 M Zylinderrollenlager
Maßmessung: Verschiedene hochpräzise Instrumente werden verwendet, um mehrere Abmessungen des Lagers mit einer Genauigkeit von bis zu 0,001 mm zu messen.
Rotationsgenauigkeit: Eine Messuhr misst geringfügige Oberflächenfehler oder -abweichungen mit einer Messgenauigkeit von bis zu 0,001 mm.
Härtemessung: Die Oberflächenhärte wird mit einem Härteprüfer mit einer Genauigkeit von ±0,5 HRC gemessen.
Metallografische Analyse: Die interne metallografische Struktur wird mit einem professionellen metallografischen Mikroskop analysiert.
Geometrische Toleranz: Ein Konturmessgerät misst die geometrische Form und die relative Position des Lagers.
Geräuschüberwachung: Ein Schwingungsmessgerät überwacht die Vibration für die Geräuschdaten während des Betriebs.
Rohstoffkontrolle: Stahl und Teile werden von nach ISO 14001 zertifizierten Lieferanten bezogen, um die Produktstabilität zu gewährleisten und gleichzeitig nachhaltige Entwicklung zu fördern.
Merkmale und Vorteile
Zylinderrollenlager werden in vielen verschiedenen Branchen eingesetzt, darunter in der Automobilindustrie, im Werkzeugmaschinenbau, in der Energieerzeugung, im Baumaschinenbau, im Schwermaschinenbau, in der Windenergieerzeugung und in der Luft- und Raumfahrt usw.
