061.40.1600.009.29.1503
- Innendurchmesser:
- 1466 mm
- Außendurchmesser:
- 1803.2 mm
- Breite:
- 94 mm
- Masse:
- 479 kg

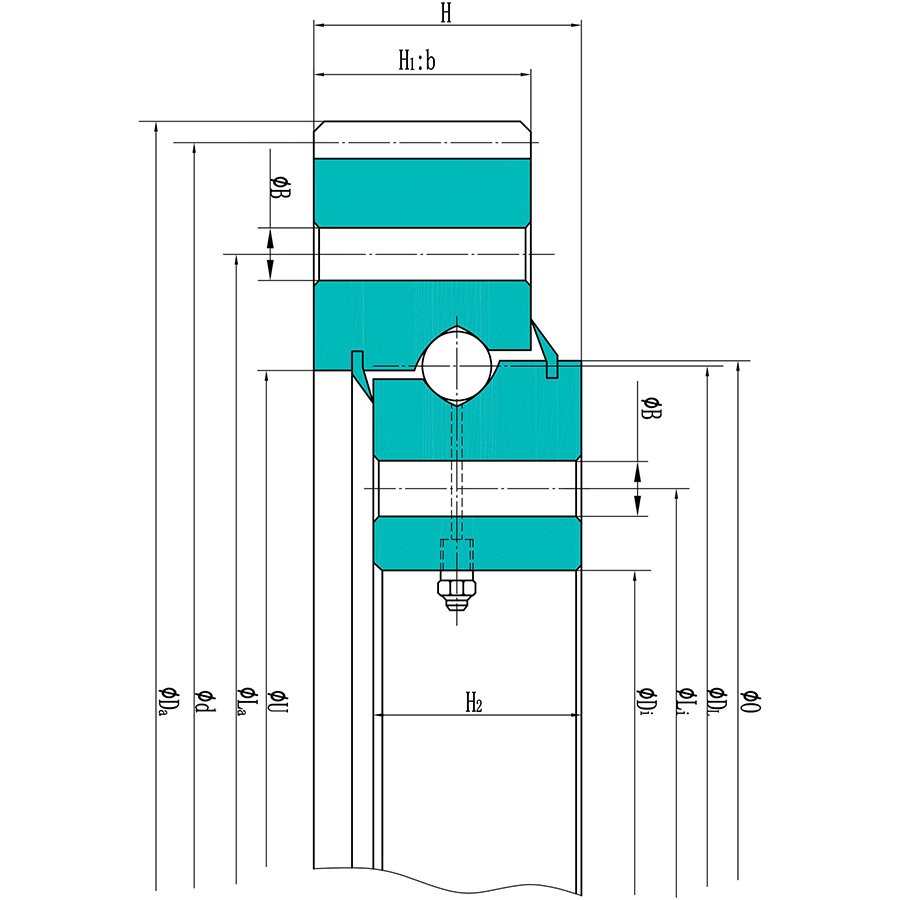

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
Spezifikationen
- 061.40.1600.009.29.1503
Marke :
QIBR
Alternative Marken :
ATB, INA, KAYDON, NSK, SKF, KOYO, Rothe Erde, LIEBHERR
Wälzkörpertyp :
Ball
Messsystem :
Metric
Gewicht :
479 kg
Außendurchmesser (Da) :
1803.2 mm
Innendurchmesser (Di) :
1466 mm
Gesamthöhe (H) :
94 mm
Äußerer Bolzenumfangsdurchmesser (La) :
1682 mm
Innendurchmesser des Bolzenumfangs (Li) :
1518 mm
Anzahl der Schraubenlöcher pro Kreis (n) :
40
Durchmesser des Bolzenlochs (B) :
26 mm
Größe des Bolzens :
24 mm
Anzahl der Schmiernippel :
8
Durchmesser (O) :
1601 mm
Durchmesser (U) :
1598 mm
Ringhöhe (H1) :
85 mm
Ringhöhe (H2) :
81 mm
Abstand am unteren Außenring/Innenring (Hu) :
13 mm
Abstand am oberen Außenring/Innenring (Ho) :
9 mm
Verzahnung P.C.D. :
1764 mm
Modul :
14 mm
Anzahl der Zähne (z) :
126
Nachtragsmodifikation (x*m) :
+7.0 mm
Nachtragsreduktion (k.m) :
-1.4 mm
Breite der Zahnräder (b) :
85 mm
Zulässige tangentiale Kräfte normal :
109.2 KN
Zulässige tangentiale Kräfte MAX :
218.4 KN
Verzahnungstyp :
External Gear
Temperatur :
-20℃ to +120℃
Dichtungstyp :
Closed Type
