VA 30 0685 N
- Innendurchmesser:
- 577 mm
- Außendurchmesser:
- 829.9 mm
- Breite:
- 68 mm
- Masse:
- 112 kg
Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
Spezifikationen
- VA 30 0685 N
Beschreibung
QIBR - VA 30 0685 N Drehverbindung Vorteile und Anwendungen
VA 30 0685 N Drehverbindung hat starke Kippfestigkeit und gute Leistung bei hohen Geschwindigkeiten. Inner diameter (di) ist 577 mm, Outer diameter (Da) ist 829.9 mm, Overall height (H) ist 68 mm, Weight ist 112 kg. Sie eignet sich für Drehbohrgeräte, Maschinen für die Lebensmittelverarbeitung, Containerkräne und Scheibenförderer usw. Sie ist das am häufigsten verwendete Lager unter Arbeitsbedingungen, die multidirektionalen Belastungen standhalten müssen.
QIBR - VA 30 0685 N Drehverbindung Eigenschaften
VA 30 0685 N Drehverbindung, geringe Abnutzung, lange Lebensdauer, niedrige Kosten. VA 30 0685 N Drehverbindung, kann gleichzeitig Radiallast, Axiallast und Kippmoment aufnehmen, geeignet für mechanische Geräte, die mit hoher Geschwindigkeit funktionieren müssen.
Merkmale und Vorteile der VA 30 0685 N Drehverbindung
Kompaktes Design: Kompakte Struktur, kann in Umgebungen mit beengten Plätzen installiert und in vielen Bereichen verwendet werden.
Hohe Tragfähigkeit: Kann axiale, radiale und Kippmomente gleichzeitig aufnehmen und ist für Schwerlastanwendungen geeignet.
Überlegene Präzision: Erhält hohe Präzision während des Gebrauchs und reduziert Fehler beim Gerätebetrieb.
Hohe Temperatur- und Verschleißfestigkeit: Aus hochtemperaturbeständigem Lagerstahl mit guter Verschleißfestigkeit und Festigkeit.
Anwendung: Hebemaschinen, Maschinen für den Maschinenbau, Transportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Geräte, Schiffe, Kriegsschiffe, Radar, Windkraftanlagen und andere Bereiche.
Optimierung der QIBR - VA 30 0685 N Drehverbindung
Fettaustausch: Das Fett wird durch andere Fette wie SFK, Mobil, Krupp usw. ersetzt, damit die Leistung und die Nutzungsbedingungen des Lagers zu optimieren sind.
Beschichtungsoptimierung: Andere Beschichtungen wie Verzinkung oder Vernickelung werden angeboten, damit die Korrosions- und Verschleißfestigkeit zu verbessern und die Lebensdauer in rauen Umgebungen zu verlängern sind.
Prozessoptimierung: Wir optimieren den Lagerproduktionsprozess, erweitern den Betriebstemperaturbereich des Lagers und verbessern die Genauigkeit und Stabilität des Lagers.
Mehr Anpassungsmöglichkeiten: QIBR kann die Lagerstruktur gemäß den Zeichnungen oder Ausrüstungsanforderungen der Kunden optimieren, um den Ausrüstungsbedarf zu decken.
Qualitätskontrolle der QIBR - VA 30 0685 N Drehverbindung
Maßmessung: Wir verwenden eine Vielzahl professioneller Präzisionsinstrumente, um mehrere Abmessungen des Lagers mit der höchsten Genauigkeit von bis zu 0,01 mm zu messen.
Rotationsgenauigkeit: Wir verwenden eine Messuhr, um kleine Fehler oder Abweichungen auf der Lageroberfläche mit Messgenauigkeit von bis zu 0,01 mm zu messen.
Härtemessung: Wir verwenden einen Leeb-Härteprüfer, um die Härte der Lageroberfläche mit Messgenauigkeit von ±6HLD zu messen.
Metallografische Analyse: Wir verwenden ein professionelles metallografisches Mikroskop, um die interne metallografische Struktur des Metalls zu analysieren.
Geometrische Toleranz: Wir verwenden ein Rundheitsmessgerät, um die Lagergeometrie und die relative Position zu messen.
Geräuschüberwachung: Wir verwenden ein Vibrationsmessgerät, um die Vibrationen während des Betriebs zu überwachen und Geräuschdaten zu erhalten.
Merkmale und Vorteile

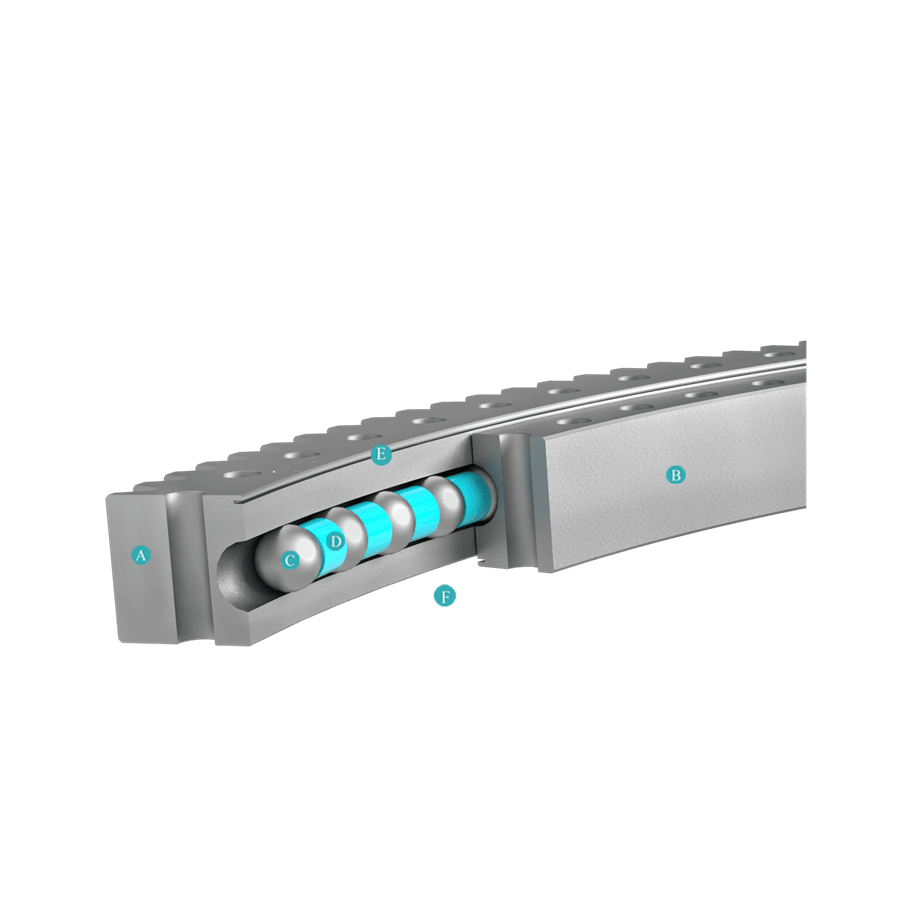

Die Drehverbindung besteht aus fünf wesentlichen Komponenten: dem Innenring, der sich dreht, dem Außenring, der stationär bleibt, Wälzkörpern, die die Bewegung erleichtern, Abstandsscheiben für gleichmäßige Verteilung und Dichtungen, die vor Verunreinigungen schützen und die Schmierung aufrechterhalten.
