YRT150
- Innendurchmesser:
- 150 mm
- Außendurchmesser:
- 240 mm
- Breite:
- 40 mm
- Masse:
- 6.2 kg
Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
Spezifikationen
- YRT150
Beschreibung
QIBR - YRT150 Kombinierte Präzisionslager Vorteile und Anwendungen

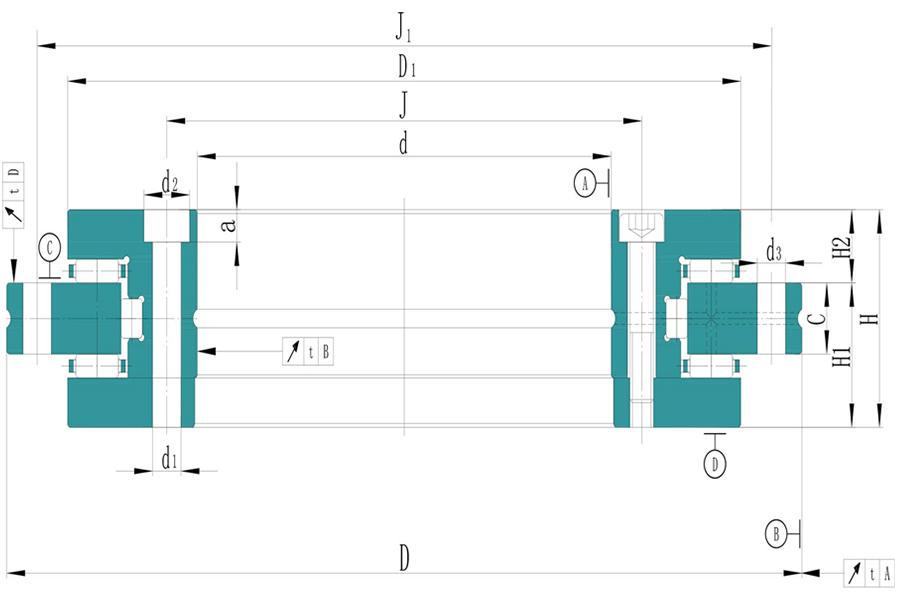

YRT150 Kombinierte Präzisionslager, starke Tragfähigkeit, kompakte Struktur, Inner diameter (d) ist 150 mm, Outer diameter (D) ist 240 mm, Overall height (H) ist 40 mm, Mass ist 6.2 kg. Es ist geeignet für Bagger, Demontagemaschinen und metallurgische Kräne usw. und das am häufigsten verwendete Lager mit hoher Tragfähigkeit.
QIBR - YRT150 Kombinierte Präzisionslager Eigenschaften
YRT150 Kombinierte Präzisionslager, lange Lebensdauer, hohe Zuverlässigkeit. YRT150 Kombinierte Präzisionslager, kann Radiallast, Axiallast und Kippmoment standhalten, geeignet für mechanische Geräte mit hohen Anforderungen an Stabilität.
Merkmale und Vorteile der YRT150 kombinierten Präzisionslager
Hohe Tragfähigkeit: Sie können axiale Belastungen, radiale Belastungen und Kippmomente aufnehmen und eignen sich daher für Anwendungen mit hoher Belastung.
Hohe Präzision: Die Maßgenauigkeit liegt auf P5-Niveau und die Rotationsgenauigkeit auf P4-Niveau, was hohe Rotationspräzision gewährleistet.
Überlegene Steifigkeit: Diese Lager weisen höhere Steifigkeit auf, wenn sie Kippmomenten ausgesetzt sind, und behalten ihre gute Leistung auch unter hohen Lastbedingungen bei.
Geringe Betriebsgeräusche: Sie erzeugen während des Betriebs nur geringe Geräusche und sind daher ideal für den Einsatz in geräuschempfindlichen Umgebungen geeignet.
Anwendung: Sie werden häufig in Präzisionsdrehtischen, Vertikalschleifmaschinen, Indexierköpfen, Zahnradfräsmaschinen, CNC-Werkzeugmaschinen, Radarsystemen und hochpräzisen medizinischen Geräten eingesetzt.
Optimierung der QIBR - YRT150 kombinierten Präzisionslager
Leistungsstarke Materialien: Die Lagermaterialien können je nach Arbeitsbedingungen ausgetauscht werden, z. B. GCr15, GCr15SiMn, S165M usw.
Käfigmaterial: Das Käfigmaterial kann je nach Kundenanforderungen ausgetauscht werden, z. B. durch die Verwendung von 20#-Stahl, Messing oder Polyamid-Nylon.
Fettaustausch: Das Fett kann durch andere Schmiermittel wie Mobilith SHC 220 oder Shell Gadus S2 V220 ersetzt werden.
Fettaustausch: QIBR-Techniker können je nach den Arbeitsbedingungen des Lagers Fett empfehlen oder das Fett nach Kundenwunsch ersetzen, z. B. durch Mobil, Shell, SKF, Fuchs und andere Marken.
Weitere Anpassungsmöglichkeiten: QIBR kann Lager auf der Grundlage von Kundenspezifikationen und betrieblichen Anforderungen entwerfen und optimieren.
Qualitätskontrolle der QIBR - YRT150 kombinierten Präzisionslager
Maßmessung: Mit verschiedenen hochpräzisen Instrumenten werden mehrere Abmessungen der Lager gemessen, wobei eine maximale Genauigkeit von 0,001 mm erreicht wird.
Rotationsgenauigkeit: Eine Messuhr wird verwendet, um kleine Defekte oder Abweichungen auf der Lageroberfläche zu messen, wobei die Messgenauigkeit 0,001 mm erreicht.
Härtemessung: Die Oberflächenhärte der Lager wird mit einem Härteprüfer mit einer Genauigkeit von ±0,5 HRC gemessen.
Metallografische Analyse: Professionelle metallografische Mikroskope werden zur Analyse der internen metallografischen Struktur des Metalls verwendet.
Geometrische Toleranz: Ein Profilprojektor wird zur Messung der geometrischen Form und der relativen Position der Lager verwendet.
Geräuschüberwachung: Schwingungsmessgeräte werden zur Überwachung der Schwingungsbedingungen während des Betriebs eingesetzt und geben Geräuschdaten.
Rohstoffkontrolle: Stahl und Komponenten werden von Lieferanten mit ISO 14001-Zertifizierung bezogen, um die Produktstabilität zu gewährleisten und gleichzeitig die nachhaltige Entwicklung zu fördern.
Merkmale und Vorteile

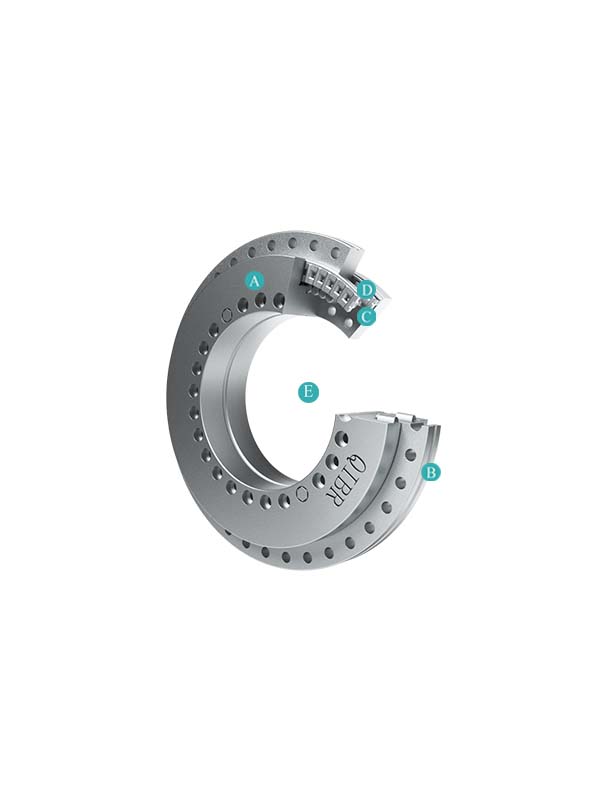

Das kombinierte Präzisionslager ist eine hochpräzise Lagereinheit, die Radiallager, Axiallager, Wälzkörper (Kugeln, Rollen oder Nadeln), Dichtungen, Schmierstrukturen und andere Module integriert. Das Design optimiert die Abstimmung zwischen den Komponenten, um hohe Steifigkeit, hohe Geschwindigkeit und multidirektionale Tragfähigkeit zu erreichen. Es wird häufig in anspruchsvollen Bereichen wie der industriellen Automatisierung, Robotern und Präzisionswerkzeugmaschinen eingesetzt.
