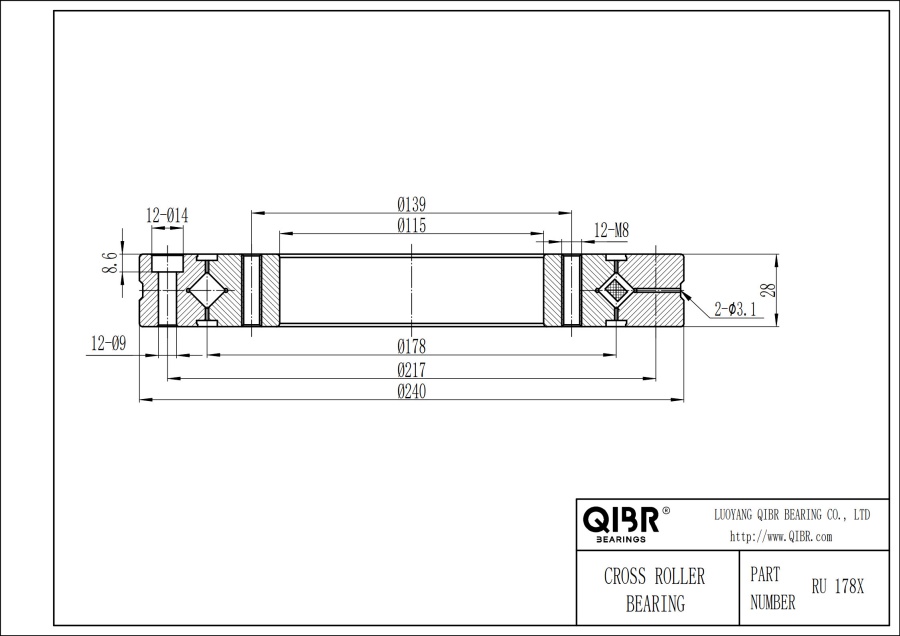

RU 178X
- Innendurchmesser:
- 115 mm
- Außendurchmesser:
- 240 mm
- Breite:
- 28 mm
- Masse:
- 6.8 kg
Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
Spezifikationen
- RU 178X
Beschreibung
QIBR - RU 178X Kreuzrollenlager Vorteile und Anwendungen
RU 178X Kreuzrollenlager, hohe Präzision, gute Bewegungsglätte, Inner diameter (d) ist 115 mm, Outer diameter (D) ist 240 mm, Width (B) ist {$Width (B) _value$}, Mass ist 6.8 kg. Es eignet sich für Drehsofas und -stühle, Radarscansysteme, Roboterarme und Industrieroboter usw. und ist das am häufigsten verwendete Lager unter Arbeitsbedingungen mit Anforderungen an hohe Präzision.
QIBR - RU 178X Kreuzrollenlager Eigenschaften
RU 178X Kreuzrollenlager, hohe Zuverlässigkeit, reduzierte Fehlerquote, einfache Wartung. RU 178X Kreuzrollenlager, kann gleichzeitig Radiallast, Axiallast und bestimmte Kipplasten tragen, geeignet für mechanische Geräte mit Anforderungen an hohe Präzision.
Merkmale und Vorteile der RU 178X Kreuzzylinderrollenlager
Hohe Tragfähigkeit: Es kann großen radialen und axialen Belastungen standhalten und eignet sich für Anwendungsszenarien mit hoher Belastung.
Kleine Größe und große Last: Die kreuzweise angeordneten Rollen können die Last effektiv verteilen, und das Lager bietet größere Tragfähigkeit bei einer kleineren Größe.
Geringe Reibung: Die Kontaktfläche zwischen der Zylinderrolle und der Laufbahn ist groß, der Reibungskoeffizient ist niedrig und Energieverlust und Wärmeerzeugung werden reduziert.
Hohe Präzision: Die Lagerstruktur ist zur Verbesserung der Rotationsgenauigkeit des optimiert und eignet sich für Anwendungen, die hohe Präzision erfordern.
Anwendung: Sie werden in vielen Brauchen verwendet, wie Industrierobotern, Werkzeugmaschinen und CNC-Werkzeugmaschinen, Luft- und Raumfahrt, medizinischen Geräten, optischen Instrumenten, IC-Fertigungsanlagen und anderen.
Optimierung der QIBR - RU 178X Kreuzzylinderrollenlager
Leistungsstarke Materialien: Das Lagermaterial kann je nach den Arbeitsanforderungen des Lagers ausgetauscht werden, z. B. Edelstahl, Silizium-Mangan-Stahl usw.
Strukturoptimierung: Der einteilige Innen- und Außenring ist mit Montagebohrungen ohne Flansche und Lagersitze ausgestattet und einfach zu montieren.
Dichtungsstruktur: Die Dichtungsstruktur kann je nach Arbeitsumgebung des Lagers ausgewählt werden, z. B. FKM/Fluorkautschuk-Dichtungen für Beständigkeit gegen hohe Temperatur, Dichtungen aus hydriertem Nitrilkautschuk (HNBR) für Beständigkeit gegen niedrige Temperatur und Dichtungen aus Polyetheretherketon (PEEK) für chemische Beständigkeit, um die Beständigkeit gegen Wärme, Öl und Chemikalien unter verschiedenen Arbeitsbedingungen zu gewährleisten.
Fettwechsel: QIBR-Techniker können je nach den Arbeitsbedingungen des Lagers bestimmtes Fett empfehlen oder das Fett nach Kundenwunsch austauschen, z. B. durch Mobil, Shell, SKF, Fuchs und andere Marken.
Mehr Anpassungsmöglichkeiten: QIBR kann die Lagerstruktur gemäß den Zeichnungen oder Ausrüstungsanforderungen der Kunden optimieren, um den Ausrüstungsbedarf zu decken.
Qualitätskontrolle der QIBR - RU 178X Kreuzzylinderrollenlager
Maßmessung: Wir verwenden eine Vielzahl professioneller Präzisionsinstrumente, um mehrere Abmessungen des Lagers mit der höchsten Genauigkeit von bis zu 0,001 mm zu messen.
Rotationsgenauigkeit: Wir verwenden eine Messuhr, um kleine Fehler oder Abweichungen auf der Lageroberfläche mit Messgenauigkeit von bis zu 0,001 mm zu messen.
Härtemessung: Wir verwenden einen Leeb-Härteprüfer, um die Härte der Lageroberfläche mit Messgenauigkeit von ±0,5HLD zu messen.
Metallografische Analyse: Wir verwenden ein professionelles metallografisches Mikroskop, um die interne metallografische Struktur des Metalls zu analysieren.
Geometrische Toleranz: Wir verwenden ein Rundheitsmessgerät, um die Lagergeometrie und die relative Position zu messen.
Geräuschüberwachung: Wir verwenden ein Vibrationsmessgerät, um die Vibrationen während des Betriebs zu überwachen und Geräuschdaten zu erhalten.
Merkmale und Vorteile
Kreuzrollenlager werden häufig in verschiedenen Anwendungen eingesetzt, wo hohe Präzision, Steifigkeit und Tragfähigkeit erforderlich sind. Zu den wichtigsten Anwendungen gehören: Werkzeugmaschinen: Sie werden aufgrund ihrer Fähigkeit, hohe Steifigkeit und Genauigkeit zu bieten, die präzise Bearbeitungsvorgänge ermöglichen, in großem Umfang in Werkzeugmaschinenspindeln, Drehtischen und Indexierköpfen eingesetzt. Robotik: Diese Lager sind wesentliche Komponenten in Armen und Gelenken der Roboter und ermöglichen reibungslose und präzise Bewegung bei gleichzeitiger Unterstützung schwerer Lasten. Medizinische Geräte: Kreuzrollenlager werden in medizinischen Bildgebungsgeräten wie CT-Scannern und MRT-Geräten eingesetzt, wo sie rotierende Komponenten mit hoher Präzision und Stabilität unterstützen. Luft- und Raumfahrt: In der Luft- und Raumfahrt werden Kreuzrollenlager in Flugzeugfahrwerken, Flugsteuerungssystemen und Satellitenantennen eingesetzt, wo sie extremen Bedingungen standhalten und zuverlässige Leistung bieten müssen. Halbleiterfertigung: Kreuzrollenlager werden in Halbleiterfertigungsanlagen wie Roboter für Wafer-Bearbeitung und Lithografiegeräten eingesetzt, wo sie eine entscheidende Rolle bei der präzisen Positionierung und Ausrichtung von Komponenten spielen. Präzisionsinstrumente: Diese Lager finden Anwendung in verschiedenen Präzisionsinstrumenten, darunter Messgeräte, optische Geräte und Messinstrumente, wo sie zu hoher Genauigkeit und Stabilität beitragen.
