Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

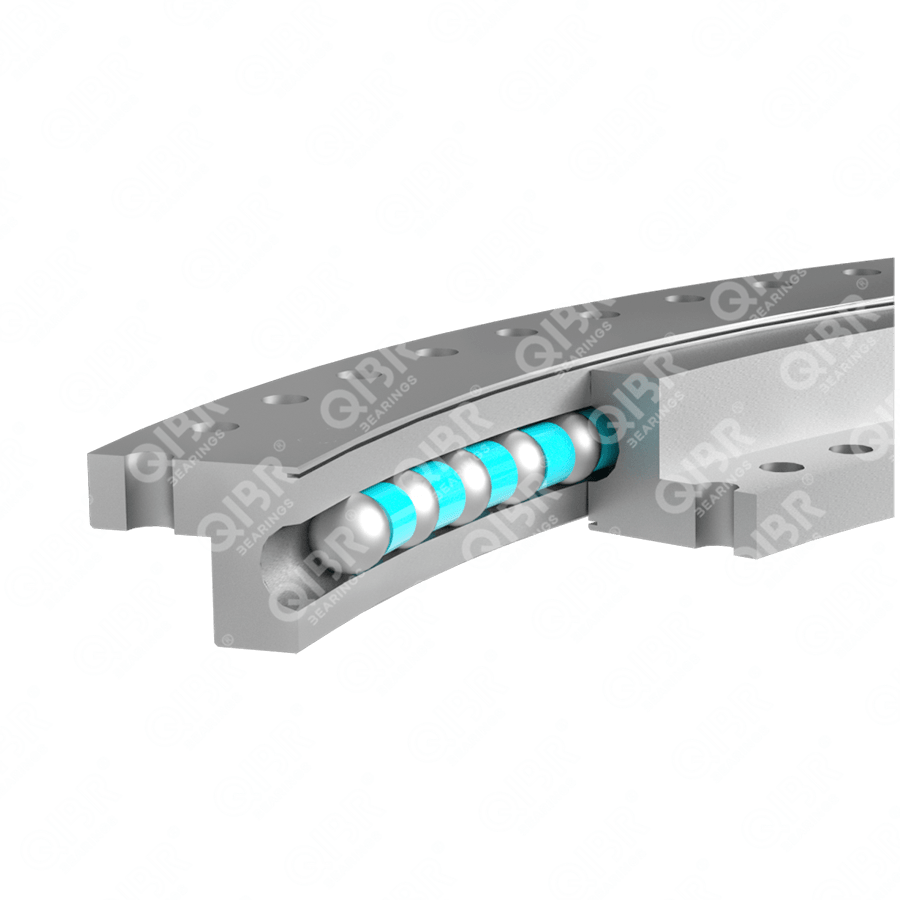

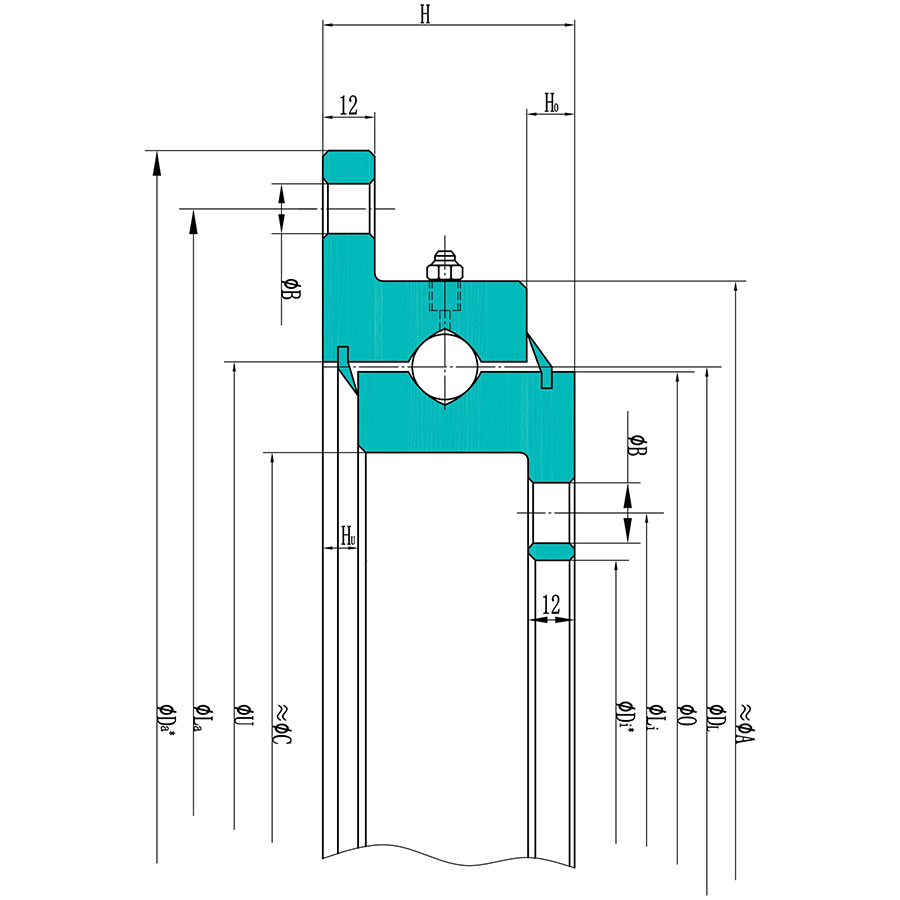

KD 210-Typ 21
Einreihige Vierpunk-Kugeldrehverbindungen sind in vielseitigen Konfigurationen erhältlich, um den unterschiedlichen industriellen Anforderungen gerecht zu werden. Sie sind ohne Verzahnung erhältlich, bieten Flexibilität bei der Montage und ermöglichen maßgeschneiderte Lösungen oder Direktantriebssysteme. Für Anwendungen, die kontrollierte Bewegung und effiziente Kraftübertragung erfordern, sind Versionen mit externer Verzahnung erhältlich, die Zahnräder am Außenumfang haben, um gleichmäßige Drehung und Drehmomentverteilung zu ermöglichen. Alternativ dazu integrieren Lager mit Innenverzahnung Zahnräder am Innenumfang, wodurch die Raumnutzung optimiert wird und kompakte Lösungen für den Zahneingriff in Maschinenkonfigurationen bereitgestellt werden. Diese Konfigurationen gewährleisten zuverlässige Leistung in Schwerlastgeräten wie Kränen und Baggern, bei denen präzise Bewegungen, Lastaufnahme und Langlebigkeit von entscheidender Bedeutung sind.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Innendurchmesser
120mm-8000mm
Außendurchmesser
280mm-8000mm
Gewicht
20kg-8000kg
Strukturen
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Marke
QIBR/OEM/Neutral
Verpackung
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Anwendungen
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen
| Nr. | Produkt | Produktnummer | Durchmesser der Kugellaufbahn (DL) | Verzahnungstyp | Innendurchmesser (Di) | Außendurchmesser (Da) | Gesamthöhe (H) | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
230.20.0400.013 Typ 21/520.0 | 414 mm | No Gear | 304 mm | 518 mm | 56 mm | 23.4 kg |
| 2 |
|
230.20.0500.013 Typ 21/650.0 | 544 mm | No Gear | 434 mm | 648 mm | 56 mm | 31 kg |
| 3 |
|
230.20.0600.013 Typ 21/750.0 | 644 mm | No Gear | 534 mm | 748 mm | 56 mm | 36.4 kg |
| 4 |
|
230.20.0700.013 Typ 21/850.0 | 744 mm | No Gear | 634 mm | 848 mm | 56 mm | 42.8 kg |
| 5 |
|
230.20.0800.013 Typ 21/950.0 | 844 mm | No Gear | 734 mm | 948 mm | 56 mm | 47.8 kg |
| 6 |
|
230.20.0900.013 Typ 21/1050.0 | 944 mm | No Gear | 834 mm | 1048 mm | 56 mm | 53.1 kg |
| 7 |
|
230.20.1000.013 Typ 21/1200.0 | 1094 mm | No Gear | 984 mm | 1198 mm | 56 mm | 61.9 kg |
| 8 |
|
231.20.0400.013 Typ 21/520.1 | 414 mm | No Gear | 304 mm | 504.4 mm | 56 mm | 29.3 kg |
| 9 |
|
231.20.0500.013 Typ 21/650.1 | 544 mm | No Gear | 434 mm | 640.8 mm | 56 mm | 39.5 kg |
| 10 |
|
231.20.0600.013 Typ 21/750.1 | 644 mm | No Gear | 534 mm | 742.8 mm | 56 mm | 47.6 kg |
| 11 |
|
231.20.0700.013 Typ 21/850.1 | 744 mm | No Gear | 634 mm | 838.8 mm | 56 mm | 53.5 kg |
| 12 |
|
231.20.0800.013 Typ 21/950.1 | 844 mm | No Gear | 734 mm | 950.4 mm | 56 mm | 65.1 kg |
| 13 |
|
231.20.0900.013 Typ 21/1050.1 | 944 mm | No Gear | 834 mm | 1046.4 mm | 56 mm | 69.6 kg |
| 14 |
|
231.20.1000.013 Typ 21/1200.1 | 1094 mm | No Gear | 984 mm | 1198.4 mm | 56 mm | 83 kg |
| 15 |
|
232.20.0400.013 Typ 21/520.2 | 414 mm | No Gear | 326.5 mm | 518 mm | 56 mm | 27.1 kg |
| 16 |
|
232.20.0500.013 Typ 21/650.2 | 544 mm | No Gear | 445.2 mm | 648 mm | 56 mm | 36.9 kg |
| 17 |
|
232.20.0600.013 Typ 21/750.2 | 644 mm | No Gear | 547.2 mm | 748 mm | 56 mm | 43.7 kg |
| 18 |
|
232.20.0700.013 Typ 21/850.2 | 744 mm | No Gear | 649.2 mm | 848 mm | 56 mm | 51.1 kg |
| 19 |
|
232.20.0800.013 Typ 21/950.2 | 844 mm | No Gear | 737.6 mm | 948 mm | 56 mm | 61.6 kg |
| 20 |
|
232.20.0900.013 Typ 21/1050.2 | 944 mm | No Gear | 841.6 mm | 1048 mm | 56 mm | 65.8 kg |
| 21 |
|
232.20.1000.013 Typ 21/1200.2 | 1094 mm | No Gear | 985.6 mm | 1198 mm | 56 mm | 80.7 kg |
| 22 |
|
230.20.0400.503 Typ 21/520.0 | 414 mm | No Gear | 304 mm | 518 mm | 56 mm | 23 kg |
| 23 |
|
230.20.0500.503 Typ 21/650.0 | 544 mm | No Gear | 434 mm | 648 mm | 56 mm | 30.4 kg |
| 24 |
|
230.20.0600.503 Typ 21/750.0 | 644 mm | No Gear | 534 mm | 748 mm | 56 mm | 35.8 kg |
| 25 |
|
230.20.0700.503 Typ 21/850.0 | 744 mm | No Gear | 634 mm | 848 mm | 56 mm | 42.2 kg |
| 26 |
|
230.20.0800.503 Typ 21/950.0 | 844 mm | No Gear | 734 mm | 948 mm | 56 mm | 47.1 kg |
| 27 |
|
230.20.0900.503 Typ 21/1050.0 | 944 mm | No Gear | 834 mm | 1048 mm | 56 mm | 52.3 kg |
| 28 |
|
230.20.1000.503 Typ 21/1200.0 | 1094 mm | No Gear | 984 mm | 1198 mm | 56 mm | 61.1 kg |
| 29 |
|
231.20.0400.503 Typ 21/520.1 | 414 mm | No Gear | 304 mm | 504.4 mm | 56 mm | 29.0 kg |
| 30 |
|
231.20.0500.503 Typ 21/650.1 | 544 mm | No Gear | 434 mm | 640.8 mm | 56 mm | 39.2 kg |
| 31 |
|
231.20.0600.503 Typ 21/750.1 | 644 mm | No Gear | 534 mm | 742.8 mm | 56 mm | 47.2 kg |
| 32 |
|
231.20.0700.503 Typ 21/850.1 | 744 mm | No Gear | 634 mm | 838.8 mm | 56 mm | 53.1 kg |
| 33 |
|
231.20.0800.503 Typ 21/950.1 | 844 mm | No Gear | 734 mm | 950.4 mm | 56 mm | 64.7 kg |
| 34 |
|
231.20.0900.503 Typ 21/1050.1 | 944 mm | No Gear | 834 mm | 1046.4 mm | 56 mm | 69.1 kg |
| 35 |
|
231.20.1000.503 Typ 21/1200.1 | 1094 mm | No Gear | 984 mm | 1198.4 mm | 56 mm | 82.5 kg |
| 36 |
|
232.20.0400.503 Typ 21/520.2 | 414 mm | No Gear | 326.5 mm | 518 mm | 56 mm | 26.9 kg |
| 37 |
|
232.20.0500.503 Typ 21/650.2 | 544 mm | No Gear | 445.2 mm | 648 mm | 56 mm | 36.7 kg |
| 38 |
|
232.20.0600.503 Typ 21/750.2 | 644 mm | No Gear | 547.2 mm | 748 mm | 56 mm | 43.4 kg |
| 39 |
|
232.20.0700.503 Typ 21/850.2 | 744 mm | No Gear | 649.2 mm | 848 mm | 56 mm | 50.8 kg |
| 40 |
|
232.20.0800.503 Typ 21/950.2 | 844 mm | No Gear | 737.6 mm | 948 mm | 56 mm | 61.3 kg |
| 41 |
|
232.20.0900.503 Typ 21/1050.2 | 944 mm | No Gear | 841.6 mm | 1048 mm | 56 mm | 65.4 kg |
| 42 |
|
232.20.1000.503 Typ 21/1200.2 | 1094 mm | No Gear | 985.6 mm | 1198 mm | 56 mm | 80.3 kg |
| 43 |
|
230.21.0475.013 Typ 21/520.0 | 414 mm | No Gear | 305 +0.08 mm | 517 -0.11 mm | 56 mm | 23.4 kg |
| 44 |
|
230.21.0575.013 Typ 21/650.0 | 544 mm | No Gear | 435 +0.10 mm | 647 -0.13 mm | 56 mm | 31 kg |
| 45 |
|
230.21.0675.013 Typ 21/750.0 | 644 mm | No Gear | 535 +0.11 mm | 747 -0.13 mm | 56 mm | 36.4 kg |
| 46 |
|
230.21.0775.013 Typ 21/850.0 | 744 mm | No Gear | 635 +0.13 mm | 847 -0.14 mm | 56 mm | 42.8 kg |
| 47 |
|
230.21.0875.013 Typ 21/950.0 | 844 mm | No Gear | 735 +0.13 mm | 947 -0.14 mm | 56 mm | 47.8 kg |
| 48 |
|
230.21.0975.013 Typ 21/1050.0 | 944 mm | No Gear | 835 +0.14 mm | 1047 -0.17 mm | 56 mm | 53.1 kg |
| 49 |
|
230.21.1075.013 Typ 21/1200.0 | 1094 mm | No Gear | 985 +0.14 mm | 1197 -0.17 mm | 56 mm | 61.9 kg |
| 50 |
|
231.21.0475.013 Typ 21/520.1 | 414 mm | No Gear | 305 +0.08 mm | 504.8 mm | 56 mm | 29.3 kg |
| 51 |
|
231.21.0575.013 Typ 21/650.1 | 544 mm | No Gear | 435 +0.10 mm | 640.8 mm | 56 mm | 39.5 kg |
| 52 |
|
231.21.0675.013 Typ 21/750.1 | 644 mm | No Gear | 535 +0.11 mm | 742.8 mm | 56 mm | 47.6 kg |
| 53 |
|
231.21.0775.013 Typ 21/850.1 | 744 mm | No Gear | 635 +0.13 mm | 838.8 mm | 56 mm | 53.5 kg |
| 54 |
|
231.21.0875.013 Typ 21/950.1 | 844 mm | No Gear | 735 +0.13 mm | 950.4 mm | 56 mm | 65.1 kg |
| 55 |
|
231.21.0975.013 Typ 21/1050.1 | 944 mm | No Gear | 835 +0.14 mm | 1046.4 mm | 56 mm | 69.6 kg |
| 56 |
|
231.21.1075.013 Typ 21/1200.1 | 1094 mm | No Gear | 985 +0.14 mm | 1198.4 mm | 56 mm | 83.0 kg |
| 57 |
|
232.21.0475.013 Typ 21/520.2 | 414 mm | No Gear | 326.5 mm | 517 -0.11 mm | 56 mm | 27.1 kg |
| 58 |
|
232.21.0575.013 Typ 21/650.2 | 544 mm | No Gear | 445.2 mm | 647 -0.13 mm | 56 mm | 36.9 kg |
| 59 |
|
232.21.0675.013 Typ 21/750.2 | 644 mm | No Gear | 547.2 mm | 747 -0.13 mm | 56 mm | 43.7 kg |
| 60 |
|
232.21.0775.013 Typ 21/850.2 | 744 mm | No Gear | 649.2 mm | 847 -0.14 mm | 56 mm | 51.1 kg |
| 61 |
|
232.21.0875.013 Typ 21/950.2 | 844 mm | No Gear | 737.6 mm | 947 -0.14 mm | 56 mm | 61.6 kg |
| 62 |
|
232.21.0975.013 Typ 21/1050.2 | 944 mm | No Gear | 841.6 mm | 1047 -0.17 mm | 56 mm | 65.8 kg |
| 63 |
|
232.21.1075.013 Typ 21/1200.2 | 1094 mm | No Gear | 985.6 mm | 1197 -0.17 mm | 56 mm | 80.7 kg |
| 64 |
|
280.30.0900.013 Typ 110/1100.0 | 955 mm | No Gear | 805 mm | 1100 mm | 90 mm | 131 kg |
| 65 |
|
280.30.1000.013 Typ 110/1200.0 | 1055 mm | No Gear | 905 mm | 1200 mm | 90 mm | 145 kg |
| 66 |
|
280.30.1100.013 Typ 110/1300.0 | 1155 mm | No Gear | 1005 mm | 1300 mm | 90 mm | 159 kg |
| 67 |
|
280.30.1200.013 Typ 110/1400.0 | 1255 mm | No Gear | 1105 mm | 1400 mm | 90 mm | 17 2kg |
| 68 |
|
280.30.1300.013 Typ 110/1500.0 | 1355 mm | No Gear | 1205 mm | 1500 mm | 90 mm | 186 kg |
| 69 |
|
280.30.1400.013 Typ 110/1600.0 | 1455 mm | No Gear | 1305 mm | 1600 mm | 90 mm | 200 kg |
| 70 |
|
281.30.0900.013 Typ 110/1100.1 | 955 mm | No Gear | 805 mm | 1096.2 mm | 90 mm | 165 kg |
| 71 |
|
281.30.1000.013 Typ 110/1200.1 | 1055 mm | No Gear | 905 mm | 1198.2 mm | 90 mm | 183 kg |
| 72 |
|

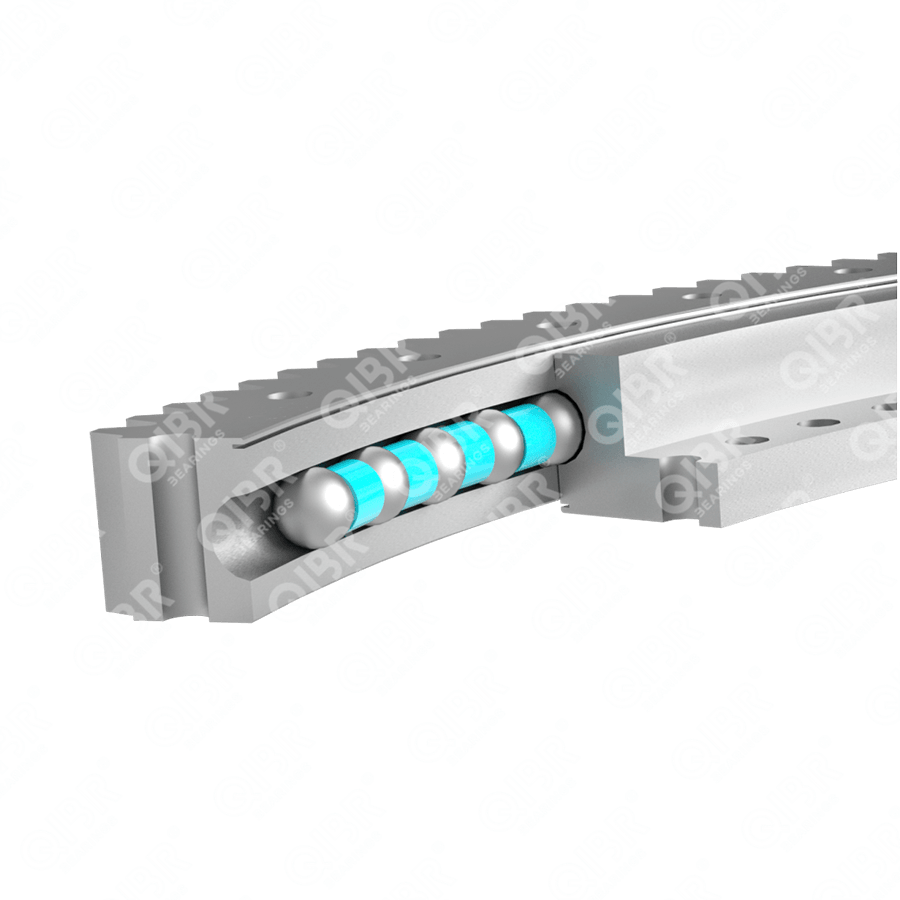

281.30.1100.013 Typ 110/1300.1 | 1155 mm | No Gear | 1005 mm | 1298.2 mm | 90 mm | 200 kg |
| 73 |
|
281.30.1200.013 Typ 110/1400.1 | 1255 mm | No Gear | 1105 mm | 1398.2 mm | 90 mm | 216 kg |
| 74 |
|
281.30.1300.013 Typ 110/1500.1 | 1355 mm | No Gear | 1205 mm | 1498.2 mm | 90 mm | 234 kg |
| 75 |
|
281.30.1400.013 Typ 110/1600.1 | 1455 mm | No Gear | 1305 mm | 1598.2 mm | 90 mm | 250 kg |
| 76 |
|
282.30.0900.013 Typ 110/1100.2 | 955 mm | No Gear | 812 mm | 1100 mm | 90 mm | 159 kg |
| 77 |
|
282.30.1000.013 Typ 110/1200.2 | 1055 mm | No Gear | 912 mm | 1200 mm | 90 mm | 176 kg |
| 78 |
|
282.30.1100.013 Typ 110/1300.2 | 1155 mm | No Gear | 1012 mm | 1300 mm | 90 mm | 192 kg |
| 79 |
|

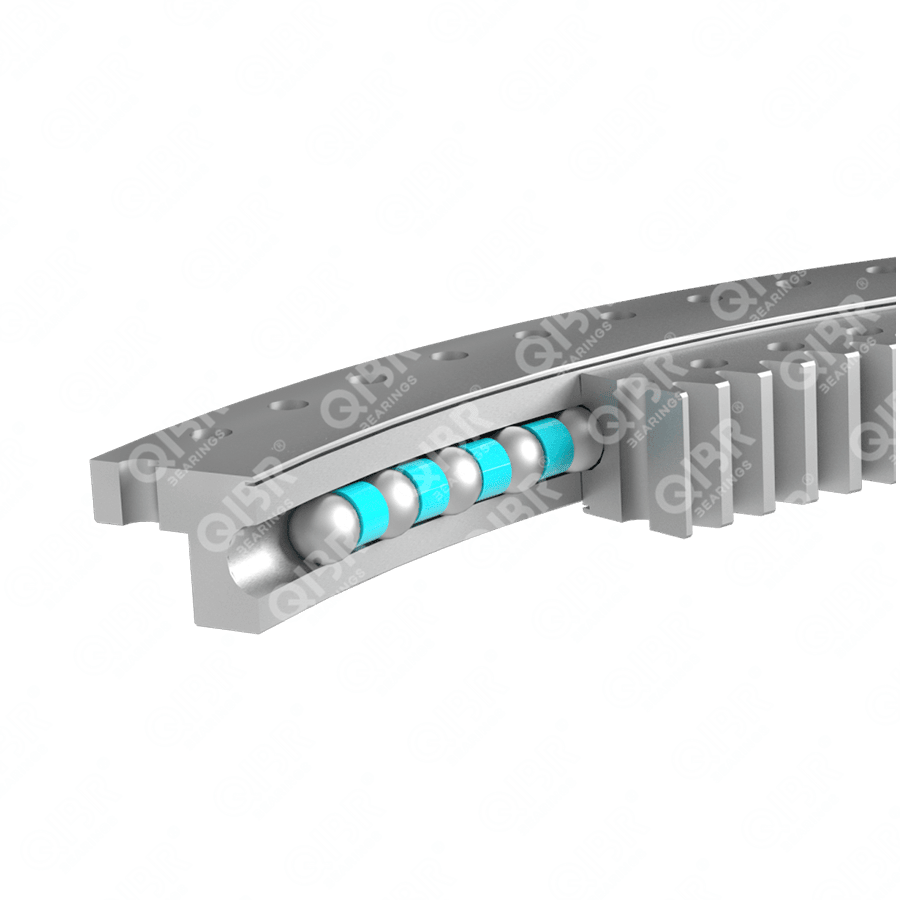

282.30.1200.013 Typ 110/1400.2 | 1255 mm | No Gear | 1112 mm | 1400 mm | 90 mm | 208 kg |
| 80 |
|
282.30.1300.013 Typ 110/1500.2 | 1355 mm | No Gear | 1212 mm | 1500 mm | 90 mm | 226 kg |
| 81 |
|
282.30.1400.013 Typ 110/1600.2 | 1455 mm | No Gear | 1310 mm | 1600 mm | 90 mm | 243 kg |
| 82 |
|
280.30.0975.013 Typ 110/1100.0 | 955 mm | No Gear | 807 +0.14 mm | 1098 -0.17 mm | 90 mm | 131 kg |
| 83 |
|
280.30.1075.013 Typ 110/1200.0 | 1055 mm | No Gear | 907 +0.14 mm | 1198 -0.17 mm | 90 mm | 145 kg |
| 84 |
|
280.30.1175.013 Typ 110/1300.0 | 1155 mm | No Gear | 1007 +0.17 mm | 1298 -0.20 mm | 90 mm | 159 kg |
| 85 |
|
280.30.1275.013 Typ 110/1400.0 | 1255 mm | No Gear | 1107 +0.17 mm | 1398 -0.20 mm | 90 mm | 172 kg |
| 86 |
|
280.30.1375.013 Typ 110/1500.0 | 1355 mm | No Gear | 1207 +0.17 mm | 1498 -0.20 mm | 90 mm | 186 kg |
| 87 |
|
280.30.1475.013 Typ 110/1600.0 | 1455 mm | No Gear | 1307+0.20 mm | 1598-0.20 mm | 90 mm | 200 kg |
| 88 |
|
281.30.0975.013 Typ 110/1100.1 | 955 mm | No Gear | 807 +0.14 mm | 1096.2 mm | 90 mm | 165 kg |
| 89 |
|

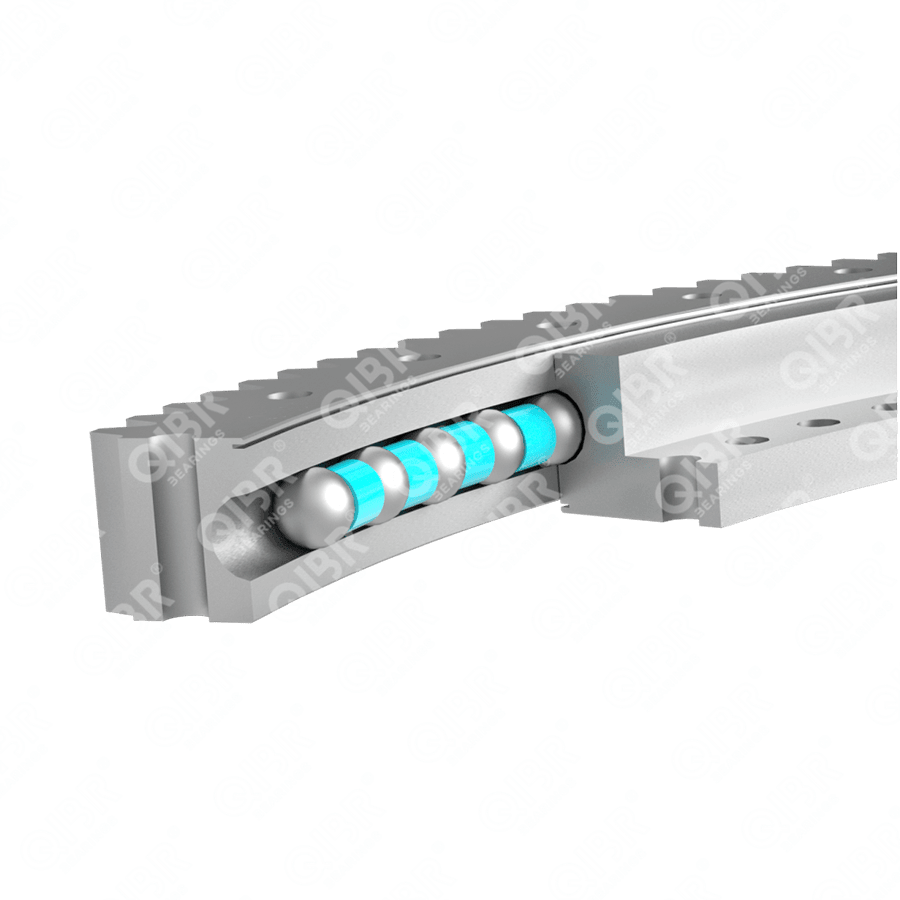

281.30.1075.013 Typ 110/1200.1 | 1055 mm | No Gear | 907 +0.14 mm | 1198 mm | 90 mm | 183 kg |
| 90 |
|
281.30.1175.013 Typ 110/1300.1 | 1155 mm | No Gear | 1007 +0.17 mm | 1298 mm | 90 mm | 200 kg |
| 91 |
|
281.30.1275.013 Typ 110/1400.1 | 1255 mm | No Gear | 1107 +0.17 mm | 1398 mm | 90 mm | 216 kg |
| 92 |
|
281.30.1375.013 Typ 110/1500.1 | 1355 mm | No Gear | 1207 +0.17 mm | 1498 mm | 90 mm | 234 kg |
| 93 |
|
281.30.1475.013 Typ 110/1600.1 | 1455 mm | No Gear | 1307 +0.20 mm | 1598 mm | 90 mm | 250 kg |
| 94 |
|
282.30.0975.013 Typ 110/1100.2 | 955 mm | No Gear | 812 mm | 1098 -0.17 mm | 90 mm | 159 kg |
| 95 |
|
282.30.1075.013 Typ 110/1200.2 | 1055 mm | No Gear | 912 mm | 1198 -0.17 mm | 90 mm | 176 kg |
| 96 |
|
282.30.1175.013 Typ 110/1300.2 | 1155 mm | No Gear | 1012 mm | 1298 -0.20 mm | 90 mm | 192 kg |
| 97 |
|
282.30.1275.013 Typ 110/1400.2 | 1255 mm | No Gear | 1112 mm | 1398 -0.20 mm | 90 mm | 208 kg |
| 98 |
|
282.30.1375.013 Typ 110/1500.2 | 1355 mm | No Gear | 1212 mm | 1498 -0.20 mm | 90 mm | 226 kg |
| 99 |
|

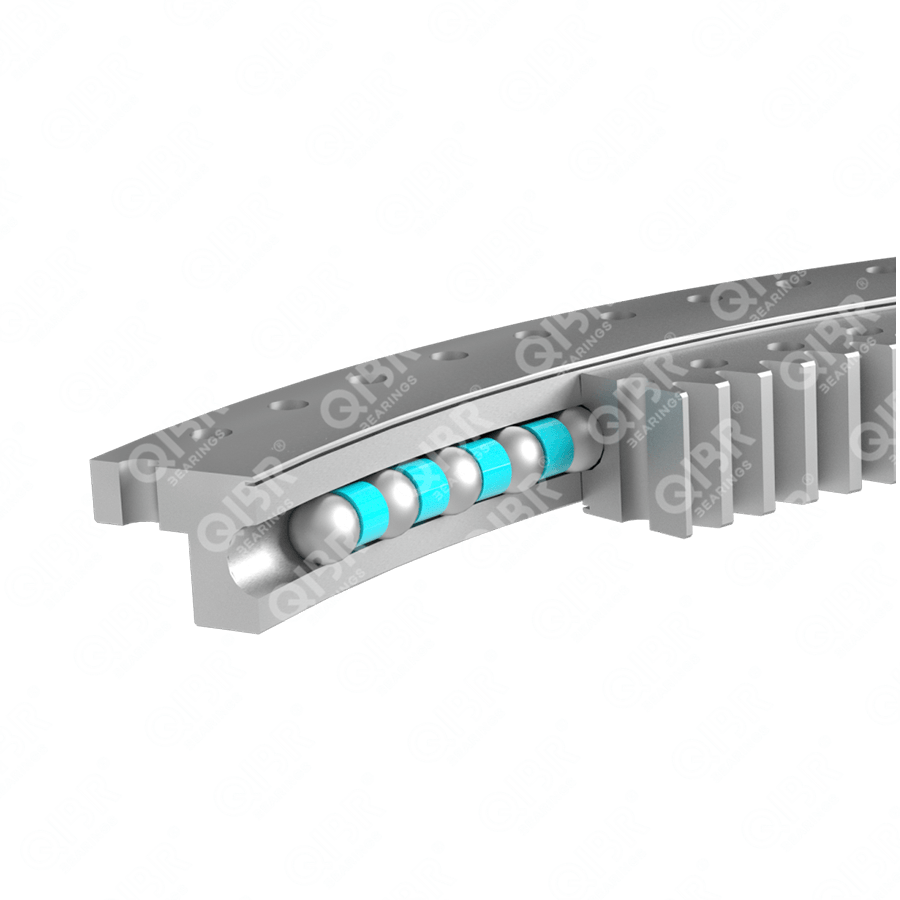

282.30.1475.013 Typ 110/1600.2 | 1455 mm | No Gear | 1310 mm | 1598-0.20 mm | 90 mm | 243 kg |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Geringe Kosten der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 mit Flansch spart Material und senkt die Kosten, was sie zu einer äußerst preiswerten Lösung macht, die bei Kunden sehr beliebt ist.
2. Standardisierung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
Die standardisierte QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 kann universell mit anderen Industrieanlagen verbunden werden und erhöht so die Flexibilität beim Design. Der standardisierte Flansch vereinfacht die Produktion und das Bestandsmanagement und trägt dazu bei, die Vorlaufzeiten zu verkürzen und die Produktionskosten zu senken.
3. Platzsparend
Im Vergleich zu herkömmlichen Lagern ist die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 mit Flansch kompakter. Sie bietet zuverlässige Unterstützung bei begrenztem Platz und für Anwendungen mit beengten Platzverhältnissen geeignet ist.
3. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 kann Belastungen aus mehreren Richtungen standhalten
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 kann Belastungen aus mehreren Richtungen gleichzeitig standhalten und eignet sich daher hervorragend für komplexe und dynamische Lastbedingungen. Sie ist geeignet für Anwendungen, die häufige Rotation und Oszillation erfordern.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
1. Verbesserung der Lagermaterialeigenschaften
Die Vierpunkt-Kugeldrehverbindung der Serie KD 210 besteht aus hochfesten, ermüdungsbeständigen Materialien, was die Verformungs- und Stoßfestigkeit des mit Flansch verbundenen Teils verbessert und somit die Gesamtsteifigkeit des Lagers erhöht werden.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Verbessertes geometrisches Design
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 werden die Form und Größe des Flansches optimiert, um die Lastverteilung und Stabilität zu verbessern und die Spannungskonzentration zu verringern.
4. Verbesserte Korrosionsbeständigkeit
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 kann durch die Auswahl korrosionsbeständiger Materialien oder Oberflächenbeschichtungen für die Lager (z. B. Feuerverzinkung, Galvanisierung, Spritzlackierung usw.) die Korrosionsbeständigkeit der Lager wirksam verbessert und an rauere Umgebungen angepasst werden.
Kurz gesagt, durch die Optimierung von Materialien, Fertigungsgenauigkeit, Korrosionsschutz und anderen Maßnahmen kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
Verteilersysteme
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden in Drehverteilern der automatisierten Produktionslinien und Distributionszentren eingesetzt, um die Materialverarbeitung zu verbessern.
Verpackungsmaschinen
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden in Abfüll- und Konservenanlagen zum Drehen und Verteilen von Produkten verwendet und gewährleisten einen schnellen Betrieb.
Fahrgeschäfte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
Drehbares Dach
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 bieten Unterstützung und Rotation in der beweglichen Struktur und gewährleistet so Stabilität und Sicherheit.
