Einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe

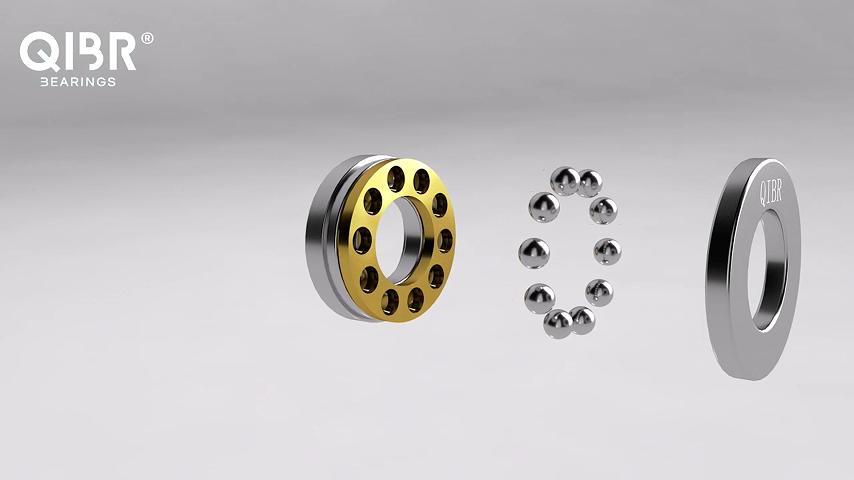

• Bestehen aus einer Wellenscheibe, einer Gehäusescheibe, einem Kugelkranz und einer kugelförmigen Gehäusescheibe

• Können axiale Lasten aufnehmen und eine Welle axial in nur einer Richtung fixieren.

• Einseitig wirkendes Axialkugellager werden hauptsächlich in Situationen eingesetzt, in denen Axialkraft nur in einer Richtung wirkt. ‌Zu diesen Situationen gehören lineare Hubkolbenmechanismen, Schraubengetriebe usw.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

52100/100Cr6/SUJ2/Edelstahl

Komponenten

Wellenscheibe, eine kugelförmige Gehäusescheibe und eine Kugelkranz

Marke

QIBR/OEM/Neutral

Innendurchmesser

10mm-670mm

Außendurchmesser

24mm-800mm

Gesamtbreite

9mm-105mm

Verpackung

Standard-Exportverpackung

Anwendungen

Fördersysteme, landwirtschaftliche Maschinen, Textilmaschinen usw.

Filter

Nr. Produkt Produktnummer Dynamische Tragzahl Statische Tragzahl Innendurchmesser (d) Masse Außendurchmesser (D) Breite (H)
1 53201+U201/ 53201+U201 13.3 KN 20.8 KN 12 mm 0.045 kg 28 mm
2 53201/P4+U201/ 53201/P4+U201 13.3 KN 20.8 KN 12 mm 0.045 kg 28 mm
3 53201F+U201/ 53201F+U201 13.3 KN 20.8 KN 12 mm 0.045 kg 28 mm
4 53201M+U201/ 53201M+U201 15.3 KN 31.2 KN 12 mm 0.045 kg 28 mm
5 53202+U202/ 53202+U202 15.9 KN 25 KN 15 mm 0.063 kg 32 mm
6 53202/P4+U202/ 53202/P4+U202 15.9 KN 25 KN 15 mm 0.063 kg 32 mm
7 53202F+U202/ 53202F+U202 15.9 KN 25 KN 15 mm 0.063 kg 32 mm
8 53202M+U202/ 53202M+U202 18.3 KN 37.5 KN 15 mm 0.063 kg 32 mm
9 53203F+U203/ 53203F+U203 16.3 KN 27 KN 17 mm 0.071 kg 35 mm
10 53203/P4+U203/ 53203/P4+U203 16.3 KN 27 KN 17 mm 0.071 kg 35 mm
11 53203+U203/ 53203+U203 16.3 KN 27 KN 17 mm 0.071 kg 35 mm
12 53203M+U203/ 53203M+U203 18.8 KN 40.5 KN 17 mm 0.071 kg 35 mm
13 53204F+U204/ 53204F+U204 21.2 KN 37.5 KN 20 mm 0.1 kg 40 mm
14 53204/P4+U204/ 53204/P4+U204 21.2 KN 37.5 KN 20 mm 0.1 kg 40 mm
15 53204+U204/ 53204+U204 21.2 KN 37.5 KN 20 mm 0.1 kg 40 mm
16 53204M+U204/ 53204M+U204 24.4 KN 56.3 KN 20 mm 0.1 kg 40 mm
17 53205+U205/ 53205+U205 26.5 KN 50 KN 25 mm 0.15 kg 47 mm
18 53205/P4+U205/ 53205/P4+U205 26.5 KN 50 KN 25 mm 0.15 kg 47 mm
19 53205F+U205/ 53205F+U205 26.5 KN 50 KN 25 mm 0.15 kg 47 mm
20 53205M+U205/ 53205M+U205 35.05 KN 113 KN 25 mm 0.15 kg 47 mm
21 53206+U206/ 53206+U206 25.1 KN 51 KN 30 mm 0.18 kg 52 mm
22 53206/P4+U206/ 53206/P4+U206 25.1 KN 51 KN 30 mm 0.18 kg 52 mm
23 53206F+U206/ 53206F+U206 25.1 KN 51 KN 30 mm 0.18 kg 52 mm
24 53206M+U206/ 53206M+U206 28.9 KN 76.5 KN 30 mm 0.18 kg 52 mm
25 53306F+U306/ 53306F+U306 35.8 KN 65.5 KN 30 mm 0.33 kg 60 mm
26 53306/P4+U306/ 53306/P4+U306 35.8 KN 65.5 KN 30 mm 0.33 kg 60 mm
27 53306+U306/ 53306+U306 35.8 KN 65.5 KN 30 mm 0.33 kg 60 mm
28 53306M+U306/ 53306M+U306 41.2 KN 98.3 KN 30 mm 0.33 kg 60 mm
29 53207+U207/ 53207+U207 35.1 KN 73.5 KN 35 mm 0.28 kg 62 mm
30 53207/P4+U207/ 53207/P4+U207 35.1 KN 73.5 KN 35 mm 0.28 kg 62 mm
31 53207F+U207/ 53207F+U207 35.1 KN 73.5 KN 35 mm 0.28 kg 62 mm
32 53207M+U207/ 53207M+U207 40.4 KN 110.3 KN 35 mm 0.28 kg 62 mm
33 53307+U307/ 53307+U307 49.4 KN 96.5 KN 35 mm 0.46 kg 68 mm
34 53307/P4+U307/ 53307/P4+U307 49.4 KN 96.5 KN 35 mm 0.46 kg 68 mm
35 53307F+U307/ 53307F+U307 49.4 KN 96.5 KN 35 mm 0.46 kg 68 mm
36 53307M+U307/ 53307M+U307 56.8 KN 144.8 KN 35 mm 0.46 kg 68 mm
37 53208+U208/ 53208+U208 44.2 KN 96.5 KN 40 mm 0.35 kg 68 mm
38 53208/P4+U208/ 53208/P4+U208 44.2 KN 96.5 KN 40 mm 0.35 kg 68 mm
39 53208F+U208/ 53208F+U208 44.2 KN 96.5 KN 40 mm 0.35 kg 68 mm
40 53208M+U208/ 53208M+U208 50.8 KN 144.8 KN 40 mm 0.35 kg 68 mm
41 53308+U308/ 53308+U308 61.8 KN 122 KN 40 mm 0.67 kg 78 mm
42 53308/P4+U308/ 53308/P4+U308 61.8 KN 122 KN 40 mm 0.67 kg 78 mm
43 53308F+U308/ 53308F+U308 61.8 KN 122 KN 40 mm 0.67 kg 78 mm
44 53308M+U308/ 53308M+U308 71.1 KN 183 KN 40 mm 0.67 kg 78 mm
45 53408/P4+U408/ 53408/P4+U408 95.6 KN 183 KN 40 mm 1.35 kg 90 mm
46 53408F+U408/ 53408F+U408 95.6 KN 183 KN 40 mm 1.35 kg 90 mm
47 53408+U408/ 53408+U408 95.6 KN 183 KN 40 mm 1.35 kg 90 mm
48 53408M+U408/ 53408M+U408 110 KN 274.5 KN 40 mm 1.35 kg 90 mm
49 53209+U209/ 53209+U209 39 KN 86.5 KN 45 mm 0.39 kg 73 mm
50 53209/P4+U209/ 53209/P4+U209 39 KN 86.5 KN 45 mm 0.39 kg 73 mm
51 53209F+U209/ 53209F+U209 39 KN 86.5 KN 45 mm 0.39 kg 73 mm
52 53209M+U209/ 53209M+U209 45 KN 130 KN 45 mm 0.39 kg 73 mm
53 53309+U309/ 53309+U309 76.1 KN 153 KN 45 mm 0.83 kg 85 mm
54 53309/P4+U309/ 53309/P4+U309 76.1 KN 153 KN 45 mm 0.83 kg 85 mm
55 53309F+U309/ 53309F+U309 76.1 KN 153 KN 45 mm 0.83 kg 85 mm
56 53309M+U309/ 53309M+U309 87.5 KN 230 KN 45 mm 0.83 kg 85 mm
57 53210+U210/ 53210+U210 49.4 KN 116 KN 50 mm 0.47 kg 78 mm
58 53210/P4+U210/ 53210/P4+U210 49.4 KN 116 KN 50 mm 0.47 kg 78 mm
59 53210F+U210/ 53210F+U210 49.4 KN 116 KN 50 mm 0.47 kg 78 mm
60 53210M+U210/ 53210M+U210 56.8 KN 174 KN 50 mm 0.47 kg 78 mm
61 53310+U310/ 53310+U310 81.9 KN 170 KN 50 mm 1.2 kg 95 mm
62 53310/P4+U310/ 53310/P4+U310 81.9 KN 170 KN 50 mm 1.2 kg 95 mm
63 53310F+U310/ 53310F+U310 81.9 KN 170 KN 50 mm 1.2 kg 95 mm
64 53310M+U310/ 53310M+U310 94.2 KN 255 KN 50 mm 1.2 kg 95 mm
65 53410+U410/ 53410+U410 159 KN 340 KN 50 mm 2.3 kg 110 mm
66 53410/P4+U410/ 53410/P4+U410 159 KN 340 KN 50 mm 2.3 kg 110 mm
67 53410F+U410/ 53410F+U410 159 KN 340 KN 50 mm 2.3 kg 110 mm
68 53410M+U410/ 53410M+U410 183 KN 510 KN 50 mm 2.3 kg 110 mm
69 53211+U211/ 53211+U211 58.5 KN 134 KN 55 mm 0.75 kg 90 mm
70 53211M+U211/ 53211M+U211 67.3 KN 201 KN 55 mm 0.75 kg 90 mm
71 53211/P4+U211/ 53211/P4+U211 58.5 KN 134 KN 55 mm 0.75 kg 90 mm
72 53211F+U211/ 53211F+U211 58.5 KN 134 KN 55 mm 0.75 kg 90 mm
73 53311+U311/ 53311+U311 101 KN 224 KN 55 mm 1.7 kg 105 mm
74 53311M+U311/ 53311M+U311 116 KN 336 KN 55 mm 1.7 kg 105 mm
75 53311/P4+U311/ 53311/P4+U311 101 KN 224 KN 55 mm 1.7 kg 105 mm
76 53311F+U311/ 53311F+U311 101 KN 224 KN 55 mm 1.7 kg 105 mm
77 53411+U411/ 53411+U411 195 KN 400 KN 55 mm 3.1 kg 120 mm
78 53411M+U411/ 53411M+U411 224 KN 600 KN 55 mm 3.1 kg 120 mm
79 53411/P4+U411/ 53411/P4+U411 195 KN 400 KN 55 mm 3.1 kg 120 mm
80 53411F+U411/ 53411F+U411 195 KN 400 KN 55 mm 3.1 kg 120 mm
81 53212+U212/ 53212+U212 59.2 KN 140 KN 60 mm 0.82 kg 95 mm
82 53212M+U212/ 53212M+U212 68.1 KN 210 KN 60 mm 0.82 kg 95 mm
83 53212/P4+U212/ 53212/P4+U212 59.2 KN 140 KN 60 mm 0.82 kg 95 mm
84 53212F+U212/ 53212F+U212 59.2 KN 140 KN 60 mm 0.82 kg 95 mm
85 53312+U312/ 53312+U312 101 KN 224 KN 60 mm 1.7 kg 110 mm
86 53312M+U312/ 53312M+U312 116.2 KN 336 KN 60 mm 1.7 kg 110 mm
87 53312/P4+U312/ 53312/P4+U312 101 KN 224 KN 60 mm 1.7 kg 110 mm
88 53312F+U312/ 53312F+U312 101 KN 224 KN 60 mm 1.7 kg 110 mm
89 53412M+U412/ 53412M+U412 228.85 KN 645 KN 60 mm 3.8 kg 130 mm
90 53412/P4+U412/ 53412/P4+U412 228.85 KN 645 KN 60 mm 3.8 kg 130 mm
91 53213+U213/ 53213+U213 60.5 KN 150 KN 65 mm 0.91 kg 100 mm
92 53213F+U213/ 53213F+U213 60.5 KN 150 KN 65 mm 0.91 kg 100 mm
93 53213M+U213/ 53213M+U213 70 KN 225 KN 65 mm 0.91 kg 100 mm
94 53213/P4+U213/ 53213/P4+U213 60.5 KN 150 KN 65 mm 0.91 kg 100 mm
95 53313+U313/ 53313+U313 106 KN 240 KN 65 mm 1.9 kg 115 mm
96 53313F+U313/ 53313F+U313 106 KN 240 KN 65 mm 1.9 kg 115 mm
97 53313M+U313/ 53313M+U313 121.9 KN 360 KN 65 mm 1.9 kg 115 mm
98 53313/P4+U313/ 53313/P4+U313 106 KN 240 KN 65 mm 1.9 kg 115 mm
99 53214+U214/ 53214+U214 62.4 KN 160 KN 70 mm 0.97 kg 105 mm
100 53214F+U214/ 53214F+U214 62.4 KN 160 KN 70 mm 0.97 kg 105 mm

Merkmale und Vorteile der QIBR einseitig wirkenden Axialkugellager mit einer kugelförmigen Gehäusescheibe

QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe weisen eine Reihe bedeutender Merkmale und Vorteile auf, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:

1. QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe können unidirektionale Lasten tragen

QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe können große unidirektionale axiale Lasten tragen und eignen sich für den Einsatz in Anwendungen, die nur von einer Seite abgestützt werden müssen.

2. Geringe Reibung der QIBR einseitig wirkenden Axialkugellager mit einer kugelförmigen Gehäusescheibe

Die Kugeln in QIBR einseitig wirkenden Axialkugellagern rollen, was relativ geringe Reibung verursacht und die Effizienz der Ausrüstung verbessert.

3. QIBR einseitig wirkende Axialkugellager mit Gehäusescheibe haben selbstausrichtende Eigenschaften

QIBR einseitig wirkende Axialkugellager mit Gehäusescheibe können Einbaufehler im Lager und durch unsachgemäße Montage, geneigte Wellen oder den unebenen Lagersitz verursachte axiale Kräfte automatisch ausgleichen.

4. QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe reduzieren die Wartungskosten

QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe reduzieren Montagefehler und Reibung während des Betriebs wegen ihrer selbstausrichtenden Konstruktion, was bedeutet, dass die Wartung weniger häufig und weniger kostspielig ist. Dies ist besonders vorteilhaft für Geräte, die häufig ausgetauscht oder überprüft werden müssen.

Leistungsverbesserung und Lösungen für QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe

1. Verbessertes Käfigdesign

Der Käfig dient dazu, die Kugeln zu stützen und sie in der richtigen Ausrichtung zu halten. Durch die Optimierung des Käfigdesigns kann die Leistung des Lagers verbessert werden.

Bei der Herstellung der Käfige von QIBR einseitig wirkenden Axialkugellagern mit einer kugelförmigen Gehäusescheibe werden hochfeste, reibungsarme Materialien (wie Polytetrafluorethylen und Nylon) verwendet, wodurch die Reibung verringert und die Rotationseffizienz des Lagers verbessert wird.

2. Optimierte Lagergeometrie

QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe können ihre Tragfähigkeit und Stabilität erhöhen, indem die Anzahl der Kugeln erhöht wird, ohne die Größe des Lagers zu erhöhen.

3. Verbesserte Korrosionsbeständigkeit

QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe bestehen aus korrosionsbeständigem Edelstahl (z. B. AISI 440C) oder werden zusätzlich beschichtet (z. B. Verzinkung, Passivierung), was ihre Korrosionsbeständigkeit deutlich verbessert.

4. Individuelles Design

QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe können für verschiedene Anwendungen individuell dimensioniert werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Orientierungshilfe, um den individuellen Bedürfnissen der Anwender gerecht zu werden.

Hauptanwendungsbereiche der QIBR einseitig wirkenden Axialkugellager mit einer kugelförmigen Gehäusescheibe

Automobilindustrie:

Zum Beispiel in Automotoren, insbesondere in Komponenten wie dem Getriebesystem und der Kupplung, können QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe axiale Kräfte aus einer Richtung aufnehmen.

Werkzeugmaschinen:

Zum Beispiel werden QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe in verschiedenen Arten von Werkzeugmaschinen und Getriebesystemen zur Aufnahme axialer Lasten eingesetzt.

Haushaltsgeräte:

Waschmaschinen, elektrische Ventilatoren, Elektrowerkzeuge usw. In diesen Haushaltsgeräten können QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe rotierende Teile wie Motorwellen und Ventilatorflügel stützen und bestimmten axialen Belastungen standhalten, damit die Geräte reibungslos funktionieren.

Abschwächer und Getriebe:

In drehmomentstarken Abschwächern und Getrieben können QIBR einseitig wirkende Axialkugellager mit einer kugelförmigen Gehäusescheibe Axialkräfte effizient übertragen und aufnehmen.
