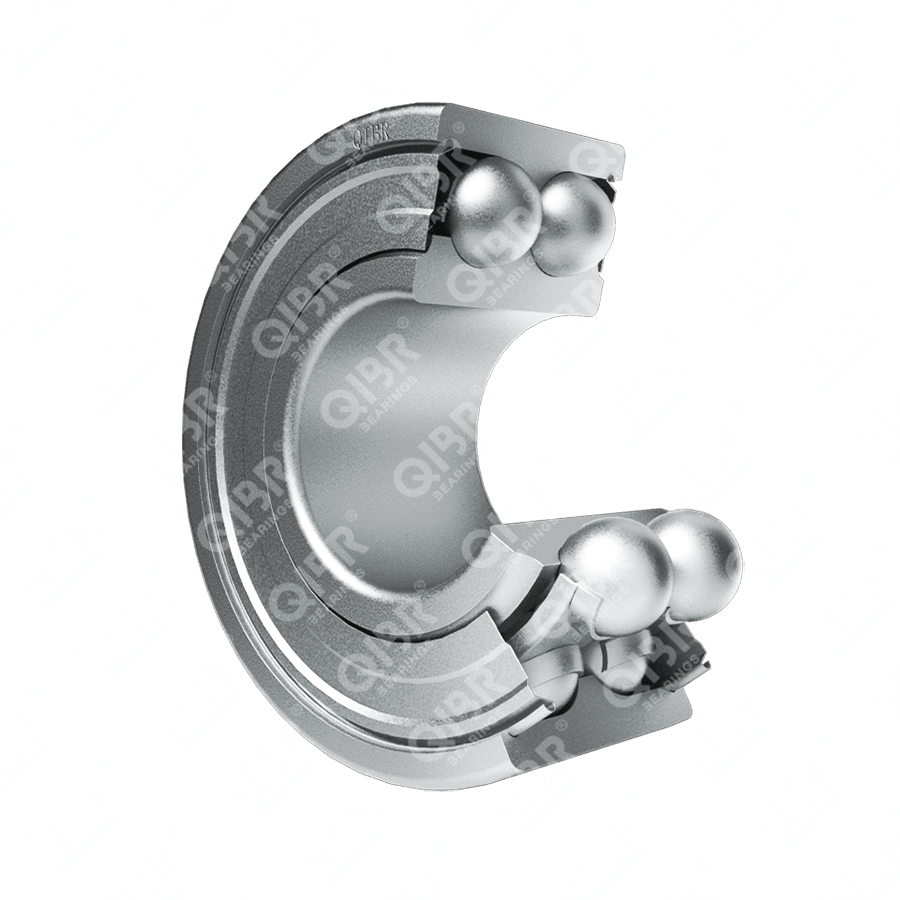

Standard-Schrägkugellager

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Standard-Schrägkugellager

Zweireihige Schrägkugellager haben bessere Steifigkeit und können Kippmomenten standhalten.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Innenringdurchmesser

12mm-75mm

Außenringdurchmesser

32mm-160mm

Gewicht

0.058kg-5.6kg

Material

GCr15, 52100, 100Cr6, SUJ2, Edelstahl, Keramik

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/Standard-Industrieverpackung/OEM

Anwendungen

Werkzeugmaschinenspindel, Zentrifuge, Druckerhöhungspumpe, Ölpumpe, Gebläse, verschiedene Getriebe, Laborgerät

Paarungsmethode

DB, DF, DT

Filter

Nr. Produkt Produktnummer Dynamische Tragzahl Statische Tragzahl Innendurchmesser (d) Masse Außendurchmesser (D) Typ Breite (B)
101 3210 3210 A-2RS1 51 KN 42.5 KN 50 mm 0.55 kg 90 mm Closed 30.2 mm
102 3310 3310 A-2RS1 90 KN 64 KN 50 mm 1.7 kg 100 mm Closed 44.4 mm
103 3211 3211 A-2RS1 60 KN 47.5 KN 55 mm 0.91 kg 100 mm Closed 33.3 mm
104 3311 3311 A-2RS1 112 KN 81.5 KN 55 mm 2.65 kg 120 mm Closed 49.2 mm
105 3212 3212 A-2RS1 73.5 KN 58.5 KN 60 mm 1.2 kg 110 mm Closed 36.5 mm
106 3313 3313 A-2RS1 146 KN 110 KN 65 mm 4.1 kg 140 mm Closed 58.7 mm
107 3200/ 3200 9.15 KN 5.35 KN 10 mm 0.052 kg 30 mm open 14.3 mm
108 3200 3200 A-2Z 7.61 KN 4.3 KN 10 mm 0.051 kg 30 mm 14 mm
109 3200 3200 A-2RS1 7.61 KN 4.3 KN 10 mm 0.051 kg 30 mm 14 mm
110 3201/ 3201 12.1 KN 7.15 KN 12 mm 0.063 kg 32 mm open 15.9 mm
111 3201 3201 ATN9 10.1 KN 5.6 KN 12 mm 0.058 kg 32 mm 15.9 mm
112 3202/ 3202 12.1 KN 7.45 KN 15 mm 0.072 kg 35 mm open 15.9 mm
113 3202 3202 ATN9 11.2 KN 6.8 KN 15 mm 0.066 kg 35 mm 15.9 mm
114 3302/ 3302 19 KN 11.9 KN 15 mm 0.132 kg 42 mm open 19 mm
115 3302 3302 ATN9 15.1KN 9.3 KN 15 mm 0.13 kg 42 mm 19 mm
116 3203/ 3203 17.2 KN 10.8 KN 17 mm 0.100 kg 40 mm open 17.5 mm
117 3203 3203 ATN9 14.3 KN 8.8 KN 17 mm 0.096 kg 40 mm 17.5 mm
118 3303/ 3303 23 KN 17.1 KN 17 mm 0.192 kg 47 mm open 22.2 mm
119 3303 3303 ATN9 21.6 KN 12.7 KN 17 mm 0.18 kg 47 mm 22.2 mm
120 3204/ 3204 21.5 KN 15 KN 20 mm 0.170 kg 47 mm open 20.6 mm
121 3304/ 3304 26 KN 18.4 KN 20 mm 0.230 kg 52 mm open 22.2 mm
122 3304 3304 ATN9 23.6 KN 14.6 KN 20 mm 0.22 kg 52 mm 22.2 mm
123 3205/ 3205 23.7 KN 18.2 KN 25 mm 0.190 kg 52 mm open 20.6 mm
124 3205 3205 ATN9 21.6 KN 14.3 KN 25 mm 0.18 kg 52 mm 20.6 mm
125 3305/ 3305 36.2 KN 26.5 KN 25 mm 0.369 kg 62 mm open 25.4 mm
126 3305 3305 ATN9 32 KN 20.4 KN 25 mm 0.35 kg 62 mm 25.4 mm
127 3206/ 3206 34.1 KN 27 KN 30 mm 0.320 kg 62 mm open 23.8 mm
128 3206 3206 ATN9 30 KN 20.4 KN 30 mm 0.29 kg 62 mm 23.8 mm
129 3306/ 3306 47.7 KN 36.1 KN 30 mm 0.585 kg 72 mm open 30.2 mm
130 3306 3306 ATN9 42.5 KN 30 KN 30 mm 0.52 kg 72 mm 30.2 mm
131 3207/ 3207 46 KN 37.5 KN 35 mm 0.480 kg 72 mm open 27 mm
132 3207 3207 ATN9 40 KN 28 KN 35 mm 0.44 kg 72 mm 27 mm
133 3307/ 3307 60.7 KN 46.8 KN 35 mm 0.816 kg 80 mm open 34.9 mm
134 3307 3307 ATN9 52 KN 35.5 KN 35 mm 0.74 kg 80 mm 34.9 mm
135 3208/ 3208 52.4 KN 43.9 KN 40 mm 0.650 kg 80 mm open 30.2 mm
136 3208 3208 ATN9 48 KN 36.5 KN 40 mm 0.57 kg 80 mm 30.2 mm
137 3308/ 3308 67.6 KN 53.8 KN 40 mm 1.070 kg 90 mm open 36.5 mm
138 3308 3308 ATN9 64 KN 44 KN 40 mm 0.93 kg 90 mm 36.5 mm
139 3209/ 3209 56.8 KN 51.4 KN 45 mm 0.710 kg 85 mm open 30.2 mm
140 3209 3209 ATN9 51 KN 39 KN 45 mm 0.63 kg 85 mm 30.2 mm
141 3309/ 3309 82.6 KN 67.3 KN 45 mm 1.420 kg 100 mm open 39.7 mm
142 3309 3309 ATN9 75 KN 53 KN 45 mm 1.25 kg 100 mm 39.7 mm
143 3210/ 3210 56.4 KN 52.1 KN 50 mm 0.760 kg 90 mm open 30.2 mm
144 3210 3210 ATN9 51 KN 42.5 KN 50 mm 0.65 kg 90 mm 30.2 mm
145 3310/ 3310 108 KN 88.6 KN 50 mm 1.950 kg 110 mm open 44.4 mm
146 3310 3310 ATN9 90 KN 64 KN 50 mm 1.7 kg 110 mm 44.4 mm
147 3211/ 3211 63.6 KN 60.2 KN 55 mm 1.050 kg 100 mm open 33.3 mm
148 3211 3211 ATN9 60 KN 47.5 KN 55 mm 0.91 kg 100 mm 33.3 mm
149 3311/ 3311 126 KN 106 KN 55 mm 2.530 kg 120 mm open 49.2 mm
150 3311 3311 ATN9 112 KN 81.5 KN 55 mm 2.65 kg 120 mm 49.2 mm
151 3212/ 3212 80 KN 76.8 KN 60 mm 1.400 kg 110 mm open 36.5 mm
152 3212 3212 ATN9 73.5 KN 58.5 KN 60 mm 1.2 kg 110 mm 36.5 mm
153 3312/ 3312 156 KN 132 KN 60 mm 3.240 kg 130 mm open 54 mm
154 3213/ 3213 95.5 KN 97.4 KN 65 mm 1.750 kg 120 mm open 38.1 mm
155 3313/ 3313 177 KN 153 KN 65 mm 4.080 kg 140 mm open 58.7 mm
156 3214/ 3214 97.4 KN 96.4 KN 70 mm 1.920 kg 125 mm open 39.7 mm
157 3314/ 3314 188 KN 160 KN 70 mm 5.040 kg 150 mm open 63.5 mm
158 3215/ 3215 116 KN 120 KN 75 mm 2.100 kg 130 mm open 41.3 mm
159 3315/ 3315 211 KN 189 KN 75 mm 6.160 kg 160 mm open 68.3 mm
160 3216/ 3216 122 KN 121 KN 80 mm 2.640 kg 140 mm open 44.4 mm
161 3316/ 3316 230 KN 213 KN 80 mm 6.930 kg 170 mm open 68.3 mm
162 3217/ 3217 143 KN 143 KN 85 mm 3.390 kg 150 mm open 49.2 mm
163 3317/ 3317 235 KN 219 KN 85 mm 8.300 kg 180 mm open 73 mm
164 3218/ 3218 165 KN 167 KN 90 mm 4.140 kg 160 mm open 52.4 mm
165 3318/ 3318 256 KN 242 KN 90 mm 9.230 kg 190 mm open 73 mm
166 3219/ 3219 189 KN 193 KN 95 mm 5.000 kg 170 mm open 55.6 mm
167 3319/ 3319 273 KN 270 KN 95 mm 10.900 kg 200 mm open 77.8 mm
168 3220/ 3220 215 KN 221 KN 100 mm 6.100 kg 180 mm open 60.3 mm
169 3320/ 3320 312 KN 324 KN 100 mm 13.500 kg 215 mm open 82.6 mm
170 3221/ 3221 227 KN 237 KN 105 mm 7.370 kg 190 mm open 65.1 mm
171 3321/ 3321 331 KN 354 KN 105 mm 15.600 kg 225 mm open 87.3 mm
172 3222/ 3222 251 KN 263 KN 110 mm 8.800 kg 200 mm open 69.8 mm
173 3322/ 3322 352 KN 388 KN 110 mm 18.900 kg 240 mm open 92.1 mm
174 5203/ 5203 16.5 KN 8.15 KN 17 mm 0.091 kg 40 mm open 17.5 mm
175 5204/ 5204 24.6 KN 12.5 KN 20 mm 0.158 kg 47 mm open 20.6 mm
176 5304/ 5304 30.9 KN 15 KN 20 mm 0.230 kg 52 mm open 22.2 mm
177 5205/ 5205 26.7 KN 14.8 KN 25 mm 0.190 kg 52 mm open 20.6 mm
178 5305/ 5305 40.9 KN 20.8 KN 25 mm 0.340 kg 62 mm open 25.4 mm
179 5206/ 5206 37.2 KN 21.3 KN 30 mm 0.290 kg 62 mm open 23.8 mm
180 5306/ 5306 51.2 KN 28.5 KN 30 mm 0.510 kg 72 mm open 30.2 mm
181 5207/ 5207 49 KN 29 KN 35 mm 0.430 kg 72 mm open 27 mm
182 5307/ 5307 64 KN 36.2 KN 35 mm 0.790 kg 80 mm open 34.9 mm
183 5208/ 5208 55.5 KN 33.6 KN 40 mm 0.570 kg 80 mm open 30.2 mm
184 5308/ 5308 78.3 KN 45.4 KN 40 mm 1.050 kg 90 mm open 36.5 mm
185 5209/ 5209 62.3 KN 38.4 KN 45 mm 0.620 kg 85 mm open 30.2 mm
186 5309/ 5309 93.8 KN 55.7 KN 45 mm 1.420 kg 100 mm open 39.7 mm
187 5210/ 5210 66.7 KN 43.6 KN 50 mm 0.670 kg 90 mm open 30.2 mm
188 5310/ 5310 111 KN 67 KN 50 mm 1.930 kg 110 mm open 44.4 mm
189 5211/ 5211 82.3 KN 55.2 KN 55 mm 0.960 kg 100 mm open 33.3 mm
190 5311/ 5311 138 KN 85.1 KN 55 mm 2.300 kg 120 mm open 49.2 mm
191 5212/ 5212 93 KN 60..8 KN 60 mm 1.360 kg 110 mm open 36.5 mm
192 5312/ 5312 157 KN 98.7 KN 60 mm 3.160 kg 130 mm open 54 mm
193 5213/ 5213 109 KN 75.3 KN 65 mm 1.660 kg 120 mm open 38.1 mm
194 5313/ 5313 178 KN 113 KN 65 mm 3.910 kg 140 mm open 58.7 mm
195 5214/ 5214 118 KN 82.6 KN 70 mm 1.810 kg 125 mm open 39.7 mm
196 5314/ 5314 200 KN 129 KN 70 mm 4.890 kg 150 mm open 63.5 mm
197 5315/ 5315 218 KN 147 KN 75 mm 5.970 kg 160 mm open 68.3 mm
198 5203 5203 ZZ 15.9 KN 8.35 KN 17 mm 0.091 kg 40 mm Shielded 17.5 mm
199 5204 5204 ZZ 20 KN 10.8 KN 20 mm 0.158 kg 47 mm Shielded 20.6 mm
200 5304 5304 ZZ 24.7 KN 12.8 KN 20 mm 0.230 kg 52 mm Shielded 22.2 mm

Merkmale und Vorteile der QIBR zweireihigen Standard-Schrägkugellager

Zweireihige QIBR-Schrägkugellager haben viele bedeutende Merkmale und Vorteile und lösen Schlüsselprobleme in verschiedenen Bereichen, was sich hauptsächlich in den folgenden Aspekten widerspiegelt:

1. Hohe Steifigkeit der QIBR zweireihigen Standard-Schrägkugellager

Die Konstruktion zweireihiger Schrägkugellager ermöglicht es ihnen, großen Radialbelastungen und axialen Belastungen in zwei Richtungen standzuhalten. Diese Konstruktion begrenzt die bidirektionale axiale Verschiebbarkeit der Welle oder des Gehäuses. Der Berührungswinkel beträgt in der Regel 30 Grad, wodurch hohe Steifigkeit gewährleistet wird und Kippmomente aufgefangen werden können.

2. Betriebsstabilität der QIBR zweireihigen Standard-Schrägkugellager

Der Reibungskoeffizient von zweireihigen Schrägkugellagern ist relativ niedrig, was den Energieverlust reduziert, die mechanische Effizienz verbessert. Gleichzeitig wird die während des Betriebs entstehende Wärme reduziert und die Lebensdauer des Lagers verlängert. Die hohe Präzision und Stabilität dieser Lager macht sie besonders geeignet für hochpräzise Anlagen, um die Stabilität des Betriebs der Anlagen zu gewährleisten.

3. Starke Tragfähigkeit der QIBR zweireihigen Standard-Schrägkugellager

Zweireihige Schrägkugellager können gleichzeitig radialen und bidirektionalen axialen Belastungen standhalten und eignen sich für Anwendungen mit hohen Belastungen und Stoßbelastungen. Der Kraftpunkt des Wälzkörpers kann so einen bestimmten Winkel mit der vertikalen Linie der axialen Richtung bilden, wodurch die Tragfähigkeit erhöht wird. Sie können auch großen Radialbelastungen und Axialbelastungen standhalten.

4. Hohe Grenzdrehzahl der QIBR zweireihigen Standard-Schrägkugellager

Bei gleicher Größe ist die Grenzdrehzahl von zweireihigen Schrägkugellagern in der Regel höher als die von Rillenkugellagern und eignet sich für schnell rotierende Anlagen. Darüber hinaus nimmt die zweireihige Ausführung im Vergleich zu zwei einreihigen Lagern weniger Platz ein und eignet sich besser für die Umgebungen mit begrenztem Platz.

5. Effektive Reduzierung der Geräusche der QIBR zweireihigen Standard-Schrägkugellager

Zweireihige Standard-Schrägkugellager haben auch bei der Geräuschdämmung erhebliche Fortschritte gemacht. Hochpräzise zweireihige QIBR-Standard-Schrägkugellager können Betriebsgeräusche effektiv reduzieren und die Gesamtleistung von Anlagen durch präzise Montage, geeignete Schmierung und fortschrittliche Überwachungssysteme verbessern.

6. Wenige Kosten der QIBR zweireihigen Standard-Schrägkugellager

Die Konstruktion zweireihiger Standard-Schrägkugellager ermöglicht eine effiziente Lastaufnahme im relativ kleinem Raum. Im Vergleich zur Kombination mehrerer einreihiger Lager kann die Verwendung einer zweireihigen Konstruktion die Kosten senken und gleichzeitig die Steifigkeit und Stabilität verbessern.

Zusammenfassend lässt sich sagen, dass zweireihige Standard-Schrägkugellager durch ihre überlegene Tragfähigkeit, Bewegungsstabilität, Geräuschdämmung und Wirtschaftlichkeit verschiedene Probleme bei Anwendungen mit hoher Drehzahl und hoher Last lösen.


Leistungsverbesserung und Lösungen der QIBR zweireihigen Standard-Schrägkugellager

1. Effektive Verbesserung der Materialleistung

Hochwertiger Stahl wird für die Herstellung von Innen- und Außenringen sowie Kugeln ausgewählt. Durch Verfahren wie die Vakuum-Wärmebehandlung werden die Oberflächenhärte und die Materialeigenschaften verbessert, wodurch die Tragfähigkeit und Lebensdauer des Lagers erhöht wird.

2. Optimierung der internen Struktur

Durch Verfahren wie die Finite-Elemente-Methode werden die Strukturparameter, wie z. B. Berührungswinkel, Krümmungsradius von Innen- und Außenringen usw., optimiert, um die axiale Steifigkeit und Tragfähigkeit des Lagers zu verbessern.

3. Verbesserung der Fertigungsgenauigkeit

Wir verwenden fortschrittliche ausländische Verarbeitungsanlagen und -techniken, wie z. B. Präzisionsschleifen und Superfinish-Schleifen, um die geometrische Genauigkeit von Innen- und Außenringen und Kugeln zu verbessern, Verarbeitungsfehler zu reduzieren und dadurch die Rotationsgenauigkeit und Betriebsstabilität des Lagers zu verbessern. Dadurch können auch der Überstand und die Rauheit des Lagers sichergestellt werden.

4. Verbesserung der Schmierleistung

Wir wählen Hochleistungsfett, wie z. B. Luftfahrtfett, und ergreifen Dichtungsmethode, wie z. B. doppelseitige Kontaktdichtungen, um den Fettverlust, Verschleiß und die Reibung zu reduzieren sowie die Schmierleistung zu verbessern.

5. Optimierung des Designs der Vorspannung

Durch die Optimierung der Größe und Methode der Vorspannung, z. B. durch die Verwendung von elastischen Unterlegscheiben zur Vorspannung, haben Änderungen der radialen Lagerluft, die durch Änderungen der Wellenlänge nach Erwärmung und Temperaturunterschiede zwischen Innen- und Außenringen verursacht werden, keinen Einfluss auf den Verformungsgrad der Vorspannung. Gleichzeitig werden innere Spannungen reduziert und die Lebensdauer verlängert.

6. Optimierung des Designs für mehrere Ziele

Wir optimieren die interne, nicht standardisierte Strukturgröße von Schrägkugellagern, wodurch sich ihre Arbeitsleistung erheblich verbessern lässt. Diese Konstruktionsmethode kann die dynamische und statische Tragzahl verbessern, indem interne Parameter angepasst werden, während die Standardwerte für Innendurchmesser, Außendurchmesser und Breite unverändert bleiben.

7. Auswahl des Berührungswinkels

Der Berührungswinkel von Schrägkugellagern (in der Regel 15, 25 und 40 Grad) wirkt sich direkt auf die Tragfähigkeit und die Drehzahl aus. Je größer der Berührungswinkel, desto stärker ist die axiale Tragfähigkeit, gleichzeitig wird jedoch die Drehzahl reduziert. Daher wählen Konstrukteure den geeigneten Berührungswinkel entsprechend den spezifischen Anwendungsanforderungen aus, um die Leistung des Lagers zu optimieren.

Zusammenfassend lässt sich sagen, dass durch die Optimierung von Materialien, Berührungswinkeln, interner Struktur, Fertigungsprozessen, Schmierung und Vorspannung sowie durch andere Maßnahmen die Leistung von zweireihigen Standard-Schrägkugellagern erheblich verbessert werden kann, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.


Hauptanwendungsbereiche der QIBR zweireihigen Standard-Schrägkugellager

Zweireihige Standard-Schrägkugellager werden in vielen Bereichen eingesetzt, hauptsächlich in den folgenden:

  • Industriemaschinen: Sie werden häufig in Anlagen wie Ölpumpen, Roots-Gebläsen und Luftkompressoren eingesetzt. Da sie gleichzeitig Radialbelastungen und bidirektionale axiale Belastungen aushalten können, bieten sie hohe Steifigkeit und Tragfähigkeit.
  • Automobilindustrie: In den Vorderradnaben von Autos werden zweireihige Schrägkugellager häufig verwendet und können die bidirektionale axiale Verschiebbarkeit von Wellen und Gehäusen effektiv begrenzen. Sie eignen sich für Anwendungsfälle mit hohen Anforderungen an die Steifigkeit.
  • Werkzeugmaschinen und Präzisionsgeräte: Aufgrund ihrer hohen Drehzahl und geringen Geräusche werden sie auch in hochpräzisen rotierenden Geräten wie Werkzeugmaschinenspindeln eingesetzt.
  • Luftfahrt und andere anspruchsvolle Bereiche: In anspruchsvollen industriellen Anwendungen wie der Luftfahrt werden sie aufgrund ihrer überlegenen Leistung zur Gewährleistung der Stabilität und Zuverlässigkeit von Anlagen häufig eingesetzt.

Zweireihige Standard-Schrägkugellager sind aufgrund ihrer überlegenen Tragfähigkeit und Anpassungsfähigkeit zu einem unverzichtbaren und wichtigen Bestandteil in vielen Branchen geworden.
