Standard-Schrägkugellager

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Standard-Schrägkugellager

Zweireihige Schrägkugellager haben bessere Steifigkeit und können Kippmomenten standhalten.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Innenringdurchmesser

12mm-75mm

Außenringdurchmesser

32mm-160mm

Gewicht

0.058kg-5.6kg

Material

GCr15, 52100, 100Cr6, SUJ2, Edelstahl, Keramik

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/Standard-Industrieverpackung/OEM

Anwendungen

Werkzeugmaschinenspindel, Zentrifuge, Druckerhöhungspumpe, Ölpumpe, Gebläse, verschiedene Getriebe, Laborgerät

Paarungsmethode

DB, DF, DT

Filter

Nr. Produkt Produktnummer Dynamische Tragzahl Statische Tragzahl Innendurchmesser (d) Masse Außendurchmesser (D) Typ Breite (B)

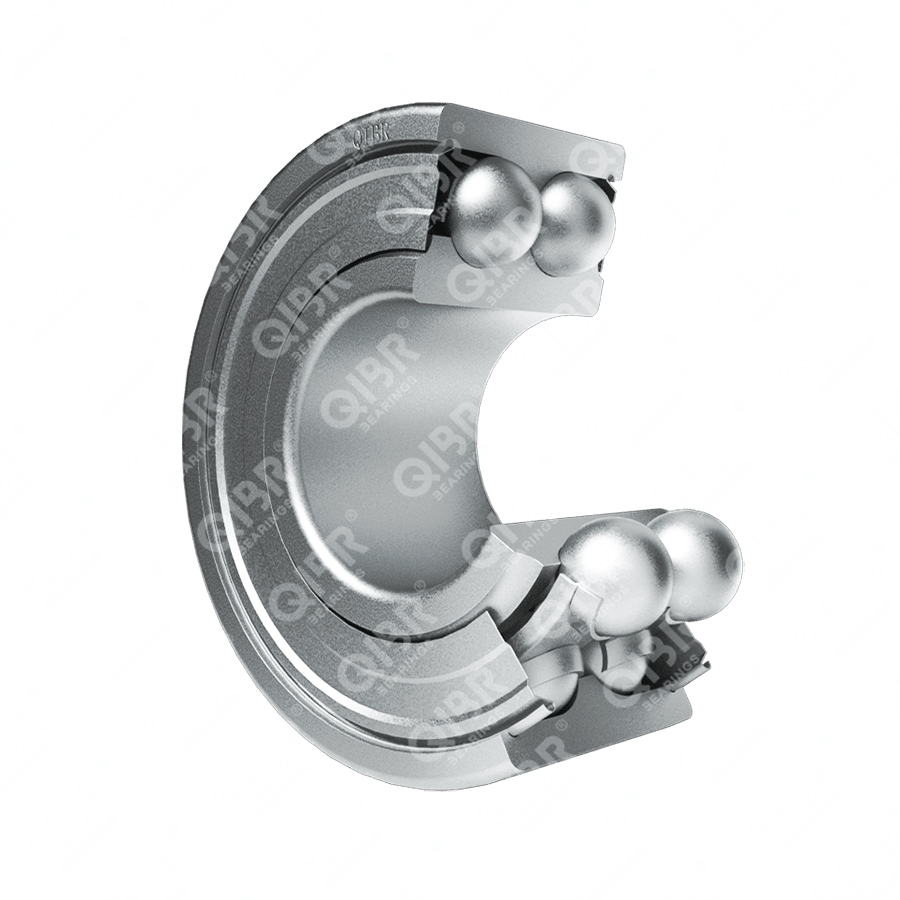

201 5205 5205 ZZ 23.6 KN 13.8 KN 25 mm 0.190 kg 52 mm Shielded 20.6 mm
202 5305 5305 ZZ 34.3 KN 18.5 KN 25 mm 0.340 kg 62 mm Shielded 25.4 mm
203 5206 5206 ZZ 31.7 KN 18.3 KN 30 mm 0.290 kg 62 mm Shielded 23.8 mm
204 5306 5306 ZZ 42.9 KN 25.2 KN 30 mm 0.510 kg 72 mm Shielded 30.2 mm
205 5207 5207 ZZ 39.7 KN 24.6 KN 35 mm 0.430 kg 72 mm Shielded 27 mm
206 5307 5307 ZZ 57.6 KN 32.8 KN 35 mm 0.790 kg 80 mm Shielded 34.9 mm
207 5208 5208 ZZ 45.7 KN 29.1 KN 40 mm 0.570 kg 80 mm Shielded 30.2 mm
208 5308 5308 ZZ 64.3 KN 37.8 KN 40 mm 1.050 kg 90 mm Shielded 36.5 mm
209 5209 5209 ZZ 52.1 KN 33.9 KN 45 mm 0.620 kg 85 mm Shielded 30.2 mm
210 5309 5309 ZZ 86.1 KN 51.4 KN 45 mm 1.420 kg 100 mm Shielded 39.7 mm
211 5210 5210 ZZ 55.2 KN 37.9 KN 50 mm 0.670 kg 90 mm Shielded 30.2 mm
212 5310 5310 ZZ 102 KN 62.2 KN 50 mm 1.930 kg 110 mm Shielded 44.4 mm
213 5211 5211 ZZ 66.1 KN 44.7 KN 55 mm 0.960 kg 100 mm Shielded 33.3 mm
214 5311 5311 ZZ 120 KN 74.3 KN 55 mm 2.300 kg 120 mm Shielded 49.2 mm
215 5212 5212 ZZ 78.3 KN 55.9 KN 60 mm 1.360 kg 110 mm Shielded 36.5 mm
216 5312 5312 ZZ 138 KN 87.1 KN 60 mm 3.160 kg 130 mm Shielded 54 mm
217 5213 5213 ZZ 86.5 KN 63.1 KN 65 mm 1.660 kg 120 mm Shielded 38.1 mm
218 5313 5313 ZZ 178 KN 113 KN 65 mm 3.910 kg 140 mm Shielded 58.7 mm
219 5214 5214 ZZ 95.4 KN 70.3 KN 70 mm 1.810 kg 125 mm Shielded 39.7 mm
220 5314 5314 ZZ 200 KN 129 KN 70 mm 4.890 kg 150 mm Shielded 63.5 mm
221 5315 5315 ZZ 218 KN 147 KN 75 mm 5.970 kg 160 mm Shielded 68.3 mm

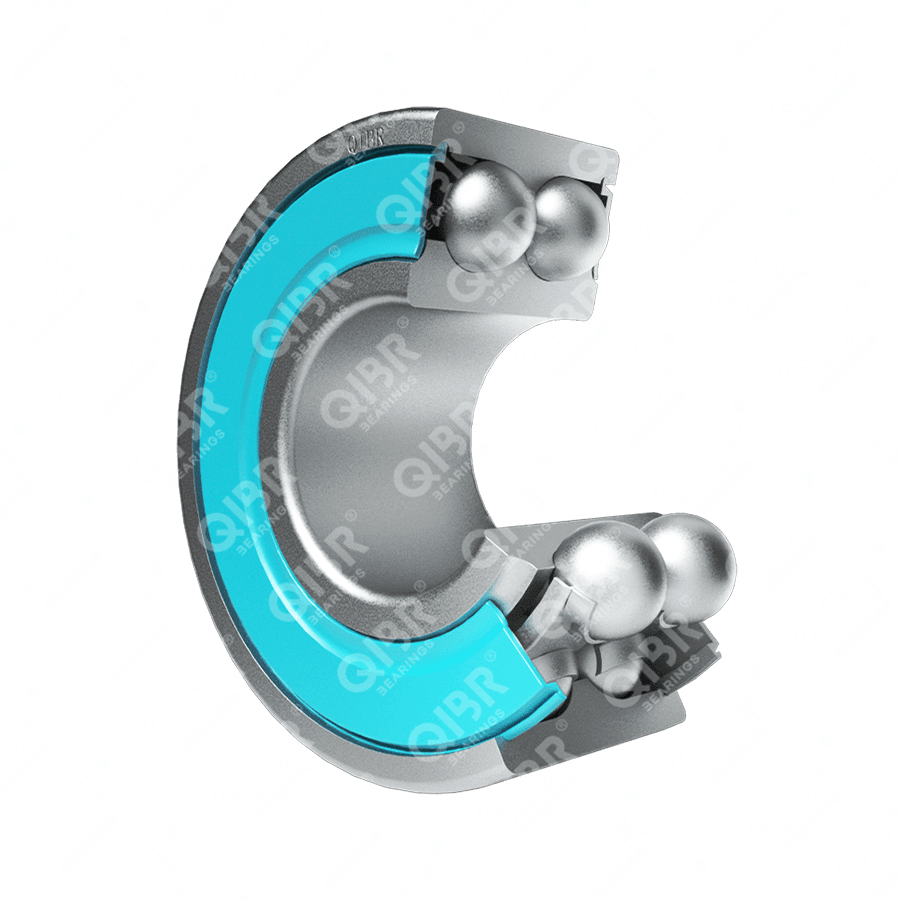

222 5203 5203 2RS 15.9 KN 8.35 KN 17 mm 0.091 kg 40 mm Sealed 17.5 mm
223 5204 5204 2RS 20 KN 10.8 KN 20 mm 0.158 kg 47 mm Sealed 20.6 mm
224 5304 5304 2RS 24.7 KN 12.8 KN 20 mm 0.230 kg 52 mm Sealed 22.2 mm
225 5205 5205 2RS 23.6 KN 13.8 KN 25 mm 0.190 kg 52 mm Sealed 20.6 mm
226 5305 5305 2RS 34.3 KN 18.5 KN 25 mm 0.340 kg 62 mm Sealed 25.4 mm
227 5206 5206 2RS 31.7 KN 18.3 KN 30 mm 0.290 kg 62 mm Sealed 23.8 mm
228 5306 5306 2RS 42.9 KN 25.2 KN 30 mm 0.510 kg 72 mm Sealed 30.2 mm
229 5207 5207 2RS 39.7 KN 24.6 KN 35 mm 0.430 kg 72 mm Sealed 27 mm
230 5307 5307 2RS 57.6 KN 32.8 KN 35 mm 0.790 kg 80 mm Sealed 34.9 mm
231 5208 5208 2RS 45.7 KN 29.1 KN 40 mm 0.570 kg 80 mm Sealed 30.2 mm
232 5308 5308 2RS 64.3 KN 37.8 KN 40 mm 1.050 kg 90 mm Sealed 36.5 mm
233 5209 5209 2RS 52.1 KN 33.9 KN 45 mm 0.620 kg 85 mm Sealed 30.2 mm
234 5309 5309 2RS 86.1 KN 51.4 KN 45 mm 1.420 kg 100 mm Sealed 39.7 mm
235 5210 5210 2RS 55.2 KN 37.9 KN 50 mm 0.670 kg 90 mm Sealed 30.2 mm
236 5310 5310 2RS 102 KN 62.2 KN 50 mm 1.930 kg 110 mm Sealed 44.4 mm
237 5211 5211 2RS 66.1 KN 44.7 KN 55 mm 0.960 kg 100 mm Sealed 33.3 mm
238 5311 5311 2RS 120 KN 74.3 KN 55 mm 2.300 kg 120 mm Sealed 49.2 mm
239 5212 5212 2RS 78.3 KN 55.9 KN 60 mm 1.360 kg 110 mm Sealed 36.5 mm
240 5312 5312 2RS 138 KN 87.1 KN 60 mm 3.160 kg 130 mm Sealed 54 mm
241 5213 5213 2RS 86.5 KN 63.1 KN 65 mm 1.660 kg 120 mm Sealed 38.1 mm
242 5313 5313 2RS 178 KN 113 KN 65 mm 3.910 kg 140 mm Sealed 58.7 mm
243 5214 5214 2RS 95.4 KN 70.3 KN 70 mm 1.810 kg 125 mm Sealed 39.7 mm
244 5314 5314 2RS 200 KN 129 KN 70 mm 4.890 kg 150 mm Sealed 63.5 mm
245 5315 5315 2RS 218 KN 147 KN 75 mm 5.970 kg 160 mm Sealed 68.3 mm

Merkmale und Vorteile der QIBR zweireihigen Standard-Schrägkugellager

Zweireihige QIBR-Schrägkugellager haben viele bedeutende Merkmale und Vorteile und lösen Schlüsselprobleme in verschiedenen Bereichen, was sich hauptsächlich in den folgenden Aspekten widerspiegelt:

1. Hohe Steifigkeit der QIBR zweireihigen Standard-Schrägkugellager

Die Konstruktion zweireihiger Schrägkugellager ermöglicht es ihnen, großen Radialbelastungen und axialen Belastungen in zwei Richtungen standzuhalten. Diese Konstruktion begrenzt die bidirektionale axiale Verschiebbarkeit der Welle oder des Gehäuses. Der Berührungswinkel beträgt in der Regel 30 Grad, wodurch hohe Steifigkeit gewährleistet wird und Kippmomente aufgefangen werden können.

2. Betriebsstabilität der QIBR zweireihigen Standard-Schrägkugellager

Der Reibungskoeffizient von zweireihigen Schrägkugellagern ist relativ niedrig, was den Energieverlust reduziert, die mechanische Effizienz verbessert. Gleichzeitig wird die während des Betriebs entstehende Wärme reduziert und die Lebensdauer des Lagers verlängert. Die hohe Präzision und Stabilität dieser Lager macht sie besonders geeignet für hochpräzise Anlagen, um die Stabilität des Betriebs der Anlagen zu gewährleisten.

3. Starke Tragfähigkeit der QIBR zweireihigen Standard-Schrägkugellager

Zweireihige Schrägkugellager können gleichzeitig radialen und bidirektionalen axialen Belastungen standhalten und eignen sich für Anwendungen mit hohen Belastungen und Stoßbelastungen. Der Kraftpunkt des Wälzkörpers kann so einen bestimmten Winkel mit der vertikalen Linie der axialen Richtung bilden, wodurch die Tragfähigkeit erhöht wird. Sie können auch großen Radialbelastungen und Axialbelastungen standhalten.

4. Hohe Grenzdrehzahl der QIBR zweireihigen Standard-Schrägkugellager

Bei gleicher Größe ist die Grenzdrehzahl von zweireihigen Schrägkugellagern in der Regel höher als die von Rillenkugellagern und eignet sich für schnell rotierende Anlagen. Darüber hinaus nimmt die zweireihige Ausführung im Vergleich zu zwei einreihigen Lagern weniger Platz ein und eignet sich besser für die Umgebungen mit begrenztem Platz.

5. Effektive Reduzierung der Geräusche der QIBR zweireihigen Standard-Schrägkugellager

Zweireihige Standard-Schrägkugellager haben auch bei der Geräuschdämmung erhebliche Fortschritte gemacht. Hochpräzise zweireihige QIBR-Standard-Schrägkugellager können Betriebsgeräusche effektiv reduzieren und die Gesamtleistung von Anlagen durch präzise Montage, geeignete Schmierung und fortschrittliche Überwachungssysteme verbessern.

6. Wenige Kosten der QIBR zweireihigen Standard-Schrägkugellager

Die Konstruktion zweireihiger Standard-Schrägkugellager ermöglicht eine effiziente Lastaufnahme im relativ kleinem Raum. Im Vergleich zur Kombination mehrerer einreihiger Lager kann die Verwendung einer zweireihigen Konstruktion die Kosten senken und gleichzeitig die Steifigkeit und Stabilität verbessern.

Zusammenfassend lässt sich sagen, dass zweireihige Standard-Schrägkugellager durch ihre überlegene Tragfähigkeit, Bewegungsstabilität, Geräuschdämmung und Wirtschaftlichkeit verschiedene Probleme bei Anwendungen mit hoher Drehzahl und hoher Last lösen.


Leistungsverbesserung und Lösungen der QIBR zweireihigen Standard-Schrägkugellager

1. Effektive Verbesserung der Materialleistung

Hochwertiger Stahl wird für die Herstellung von Innen- und Außenringen sowie Kugeln ausgewählt. Durch Verfahren wie die Vakuum-Wärmebehandlung werden die Oberflächenhärte und die Materialeigenschaften verbessert, wodurch die Tragfähigkeit und Lebensdauer des Lagers erhöht wird.

2. Optimierung der internen Struktur

Durch Verfahren wie die Finite-Elemente-Methode werden die Strukturparameter, wie z. B. Berührungswinkel, Krümmungsradius von Innen- und Außenringen usw., optimiert, um die axiale Steifigkeit und Tragfähigkeit des Lagers zu verbessern.

3. Verbesserung der Fertigungsgenauigkeit

Wir verwenden fortschrittliche ausländische Verarbeitungsanlagen und -techniken, wie z. B. Präzisionsschleifen und Superfinish-Schleifen, um die geometrische Genauigkeit von Innen- und Außenringen und Kugeln zu verbessern, Verarbeitungsfehler zu reduzieren und dadurch die Rotationsgenauigkeit und Betriebsstabilität des Lagers zu verbessern. Dadurch können auch der Überstand und die Rauheit des Lagers sichergestellt werden.

4. Verbesserung der Schmierleistung

Wir wählen Hochleistungsfett, wie z. B. Luftfahrtfett, und ergreifen Dichtungsmethode, wie z. B. doppelseitige Kontaktdichtungen, um den Fettverlust, Verschleiß und die Reibung zu reduzieren sowie die Schmierleistung zu verbessern.

5. Optimierung des Designs der Vorspannung

Durch die Optimierung der Größe und Methode der Vorspannung, z. B. durch die Verwendung von elastischen Unterlegscheiben zur Vorspannung, haben Änderungen der radialen Lagerluft, die durch Änderungen der Wellenlänge nach Erwärmung und Temperaturunterschiede zwischen Innen- und Außenringen verursacht werden, keinen Einfluss auf den Verformungsgrad der Vorspannung. Gleichzeitig werden innere Spannungen reduziert und die Lebensdauer verlängert.

6. Optimierung des Designs für mehrere Ziele

Wir optimieren die interne, nicht standardisierte Strukturgröße von Schrägkugellagern, wodurch sich ihre Arbeitsleistung erheblich verbessern lässt. Diese Konstruktionsmethode kann die dynamische und statische Tragzahl verbessern, indem interne Parameter angepasst werden, während die Standardwerte für Innendurchmesser, Außendurchmesser und Breite unverändert bleiben.

7. Auswahl des Berührungswinkels

Der Berührungswinkel von Schrägkugellagern (in der Regel 15, 25 und 40 Grad) wirkt sich direkt auf die Tragfähigkeit und die Drehzahl aus. Je größer der Berührungswinkel, desto stärker ist die axiale Tragfähigkeit, gleichzeitig wird jedoch die Drehzahl reduziert. Daher wählen Konstrukteure den geeigneten Berührungswinkel entsprechend den spezifischen Anwendungsanforderungen aus, um die Leistung des Lagers zu optimieren.

Zusammenfassend lässt sich sagen, dass durch die Optimierung von Materialien, Berührungswinkeln, interner Struktur, Fertigungsprozessen, Schmierung und Vorspannung sowie durch andere Maßnahmen die Leistung von zweireihigen Standard-Schrägkugellagern erheblich verbessert werden kann, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.


Hauptanwendungsbereiche der QIBR zweireihigen Standard-Schrägkugellager

Zweireihige Standard-Schrägkugellager werden in vielen Bereichen eingesetzt, hauptsächlich in den folgenden:

  • Industriemaschinen: Sie werden häufig in Anlagen wie Ölpumpen, Roots-Gebläsen und Luftkompressoren eingesetzt. Da sie gleichzeitig Radialbelastungen und bidirektionale axiale Belastungen aushalten können, bieten sie hohe Steifigkeit und Tragfähigkeit.
  • Automobilindustrie: In den Vorderradnaben von Autos werden zweireihige Schrägkugellager häufig verwendet und können die bidirektionale axiale Verschiebbarkeit von Wellen und Gehäusen effektiv begrenzen. Sie eignen sich für Anwendungsfälle mit hohen Anforderungen an die Steifigkeit.
  • Werkzeugmaschinen und Präzisionsgeräte: Aufgrund ihrer hohen Drehzahl und geringen Geräusche werden sie auch in hochpräzisen rotierenden Geräten wie Werkzeugmaschinenspindeln eingesetzt.
  • Luftfahrt und andere anspruchsvolle Bereiche: In anspruchsvollen industriellen Anwendungen wie der Luftfahrt werden sie aufgrund ihrer überlegenen Leistung zur Gewährleistung der Stabilität und Zuverlässigkeit von Anlagen häufig eingesetzt.

Zweireihige Standard-Schrägkugellager sind aufgrund ihrer überlegenen Tragfähigkeit und Anpassungsfähigkeit zu einem unverzichtbaren und wichtigen Bestandteil in vielen Branchen geworden.
